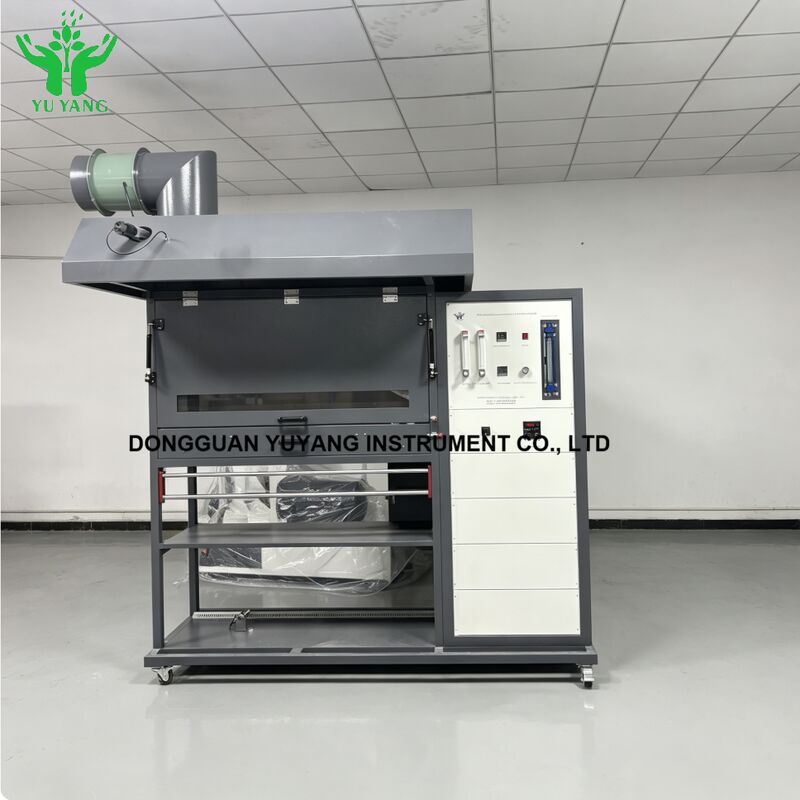

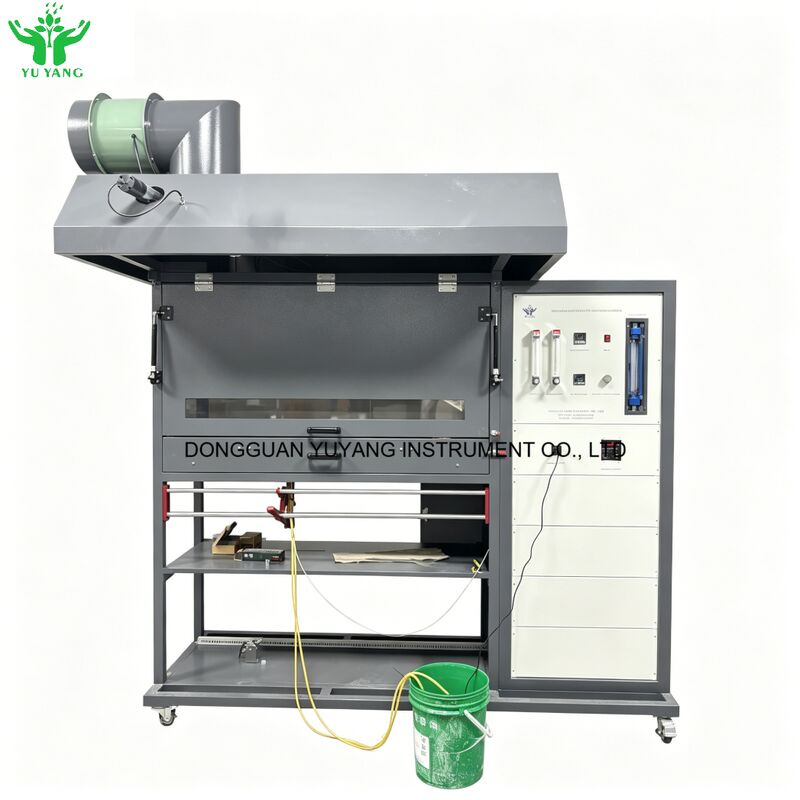

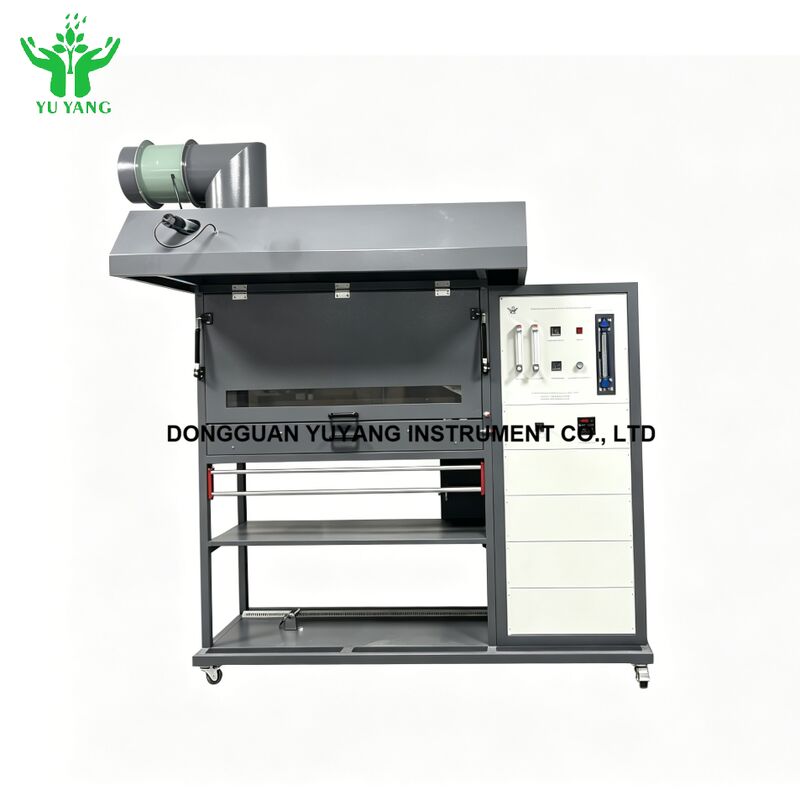

Συσκευή Δοκιμής Ακτινοβολούμενου Πάνελ Δαπέδου YUYANG ISO 9239-1 & ASTM E648

Συσκευή Δοκιμής Ακτινοβολούμενου Πάνελ Δαπέδων YUYANG ISO 9239-1 & ASTM E648

Περιγραφή:

Ο ελεγκτής ακτινοβολούμενου πάνελ δαπέδων (ISO 9239, Ελεγκτής Ακτινοβολούμενου Πάνελ Δαπέδων) είναι μια μέθοδος δοκιμής που αντικατοπτρίζει επίσημα την εξάπλωση της φλόγας σε υλικό δαπέδου σε συνθήκες οπισθοδρόμησης όταν συμβαίνει πυρκαγιά σε γειτονικό κτίριο ή δωμάτιο, ή υψηλή θερμοκρασία αερίου ακτινοβολείται στην επιφάνεια του δαπέδου, συσσωρεύεται θερμότητα ακτινοβολίας στο πάνω ή στο μέσο κατά τη διάρκεια μιας πυρκαγιάς σε ένα πρώιμο στάδιο ανάπτυξης.

Πρότυπο:

ISO 9239-1: Δοκιμές Αντίδρασης στη Φωτιά για Δάπεδα - Μέρος 1: Προσδιορισμός Συμπεριφοράς Καύσης Χρησιμοποιώντας Πηγή Ακτινοβολίας

ISO 9239-2: Δοκιμές Αντίδρασης στη Φωτιά για Δάπεδα - Μέρος 2: Προσδιορισμός Εξάπλωσης Φλόγας σε Επίπεδο Θερμικής Ροής 25kW/m2

ASTM E 648: Τυπική Μέθοδος Δοκιμής για Κρίσιμη Ακτινοβολούμενη Ροή Συστημάτων Δαπέδων Χρησιμοποιώντας Πηγή Ενέργειας Θερμικής Ακτινοβολίας

Δομή:

1. Η δομή του μηχανήματος αποτελείται από δύο μέρη: θάλαμο καύσης και θάλαμο ελέγχου.

2. Μέγεθος θαλάμου καύσης: περίπου L1420*W1200*H2300 (mm).

3. Υλικό θαλάμου ελέγχου/θαλάμου καύσης: υψηλής ποιότητας πλάκα ανοξείδωτου χάλυβα 304 #, επεξεργασία με μηχανή CNC.

4. Φλογοβόλο: Πληροί πλήρως τις απαιτήσεις του GB/T 11785.

5. Άλλα μηχανικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304 ή χάλυβα 45#, αντιδιαβρωτικά και ανθεκτικά στη σκουριά.

Χαρακτηριστικά:

1. Ο προκύπτων θάλαμος δοκιμής μονώνεται με πλακέτα μόνωσης πυριτικού ασβεστίου και διαθέτει παράθυρο παρατήρησης ανθεκτικό στη θερμοκρασία.

2. Το συγκρότημα στήριξης δείγματος από ανοξείδωτο χάλυβα είναι τοποθετημένο σε συρόμενη πλατφόρμα για ασφαλή και εύκολη φόρτωση του δείγματος δοκιμής.

3. Η θερμική ακτινοβολία εφαρμόζεται μέσω ενός πάνελ τροφοδοτούμενου με αέριο, κεκλιμένου κατά 30º, και κατευθύνεται σε ένα οριζόντια τοποθετημένο δείγμα συστήματος δαπέδου.

4. Το πάνελ ακτινοβολίας παράγει μια κατανομή ροής ενέργειας ακτινοβολίας που κυμαίνεται από ένα ονομαστικό μέγιστο 10,9 kW/m2 έως ένα ελάχιστο 1,1 kW/m2.

5. Δείγμα βαθμονόμησης μακέτας με συγκράτημα, βαθμονομημένο μετρητή θερμικής ροής και στήριγμα.

6. Η απόσταση καύσης μέχρι να επιτευχθεί σβήσιμο της φλόγας μετατρέπεται, μέσω βαθμονόμησης, σε ισοδύναμη κρίσιμη ακτινοβολούμενη ροή, σε kW/m2.

7. Μετρητής Θερμικής Ροής: Εύρος 0 ~ 50 kW/m2; Εκπομπή επιφάνειας: ε=0,95± 0,05.

8. Ένα σύστημα μέτρησης καπνού, σύμφωνα με το DIN 50055, είναι τοποθετημένο σε ξεχωριστό πλαίσιο στην καπνοδόχο.

9. Ράφι Ελέγχου για ευκολία χρήσης, επιτρέποντας την παρατήρηση της συσκευής και των ελέγχων κατά τη διάρκεια της εγκατάστασης και βαθμονόμησης του εξοπλισμού.

10. Διαθέτει λειτουργία αυτόματης ανάφλεξης του πάνελ ακτινοβολίας και διακόπτη ασφαλείας.

Εύρος εφαρμογής:

Η συσκευή δοκιμής θερμικής ροής ακτινοβολίας δαπέδων προορίζεται για υλικά επίστρωσης που τοποθετούνται οριζόντια και εκτίθενται σε κεκλιμένο πεδίο θερμικής ακτινοβολίας με μικρή φλόγα. Διάφορα υλικά δαπέδων όπως: υφασμάτινα χαλιά, φελιζόλ, ξύλινες σανίδες, ελαστικά φύλλα και πλαστικά δάπεδα και υλικά ψεκασμού δαπέδων.
