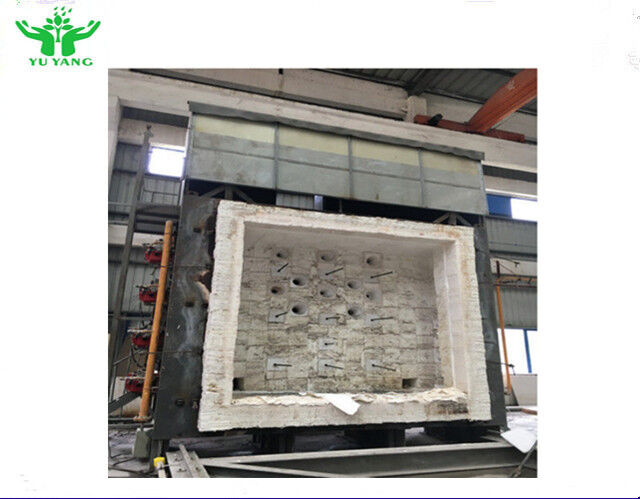

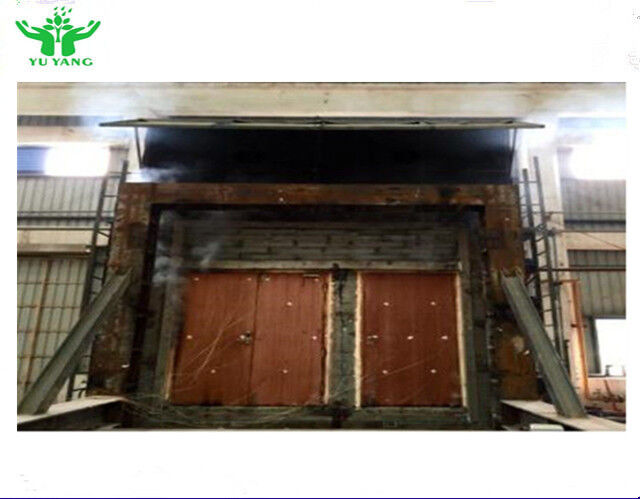

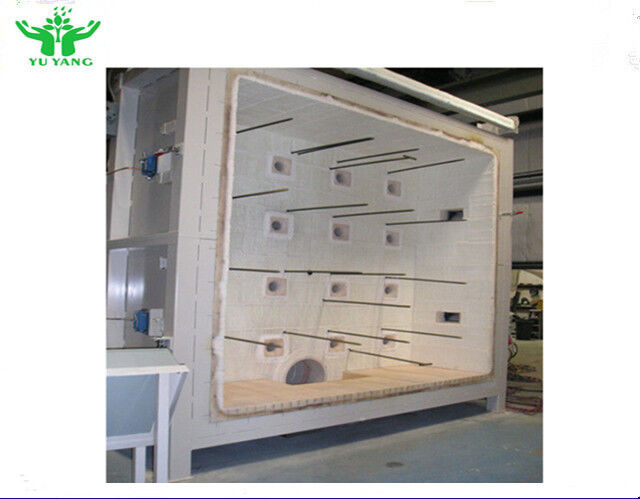

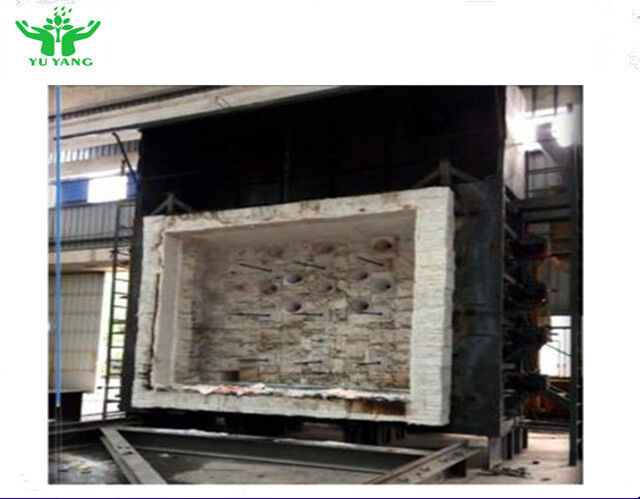

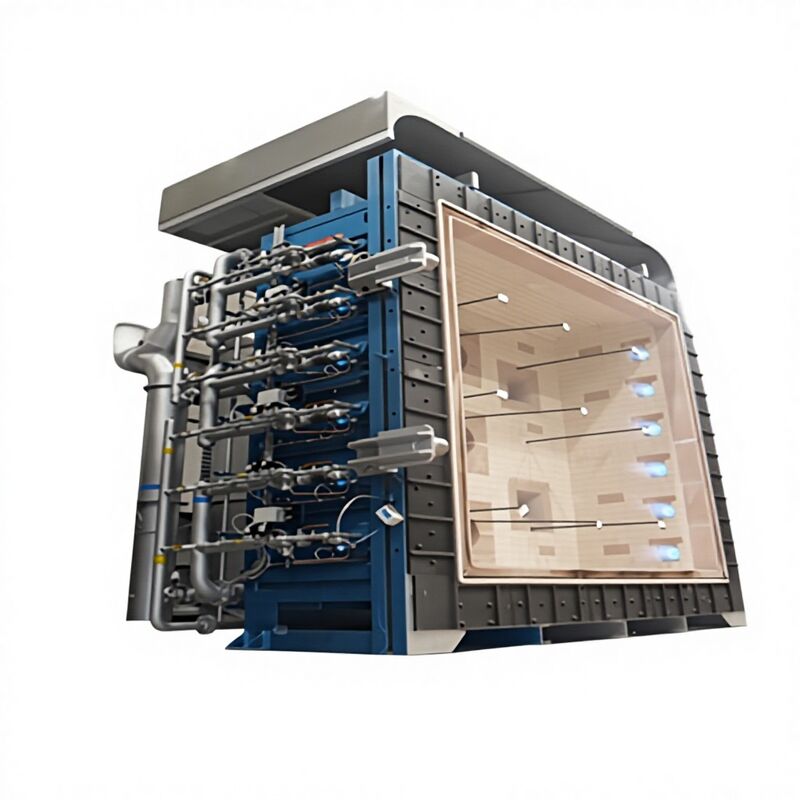

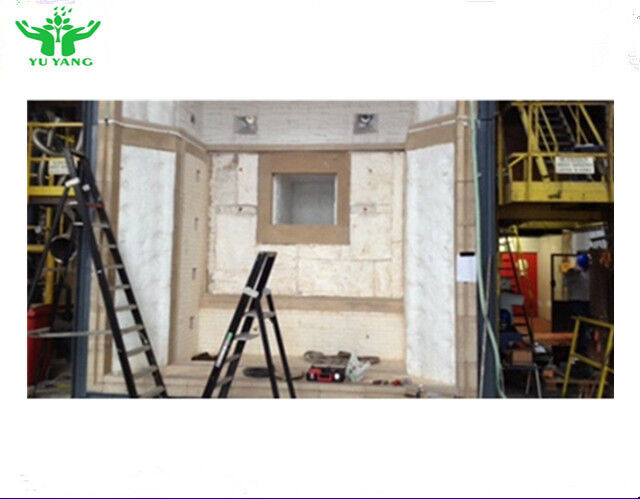

ISO 834 BS 476 Μέρος 20&22 Κατασκευαστικά υλικά και κατασκευές Ψηλός φούρνος δοκιμής αντοχής στη φωτιά
Εργαλεία δοκιμής εύφλεκτης αντοχής σε πυρκαγιά σε μεγάλη κλίμακα
Πλήρης κλίμακας κάθετος κλιμακωτός κλιμακωτός κλιμακωτός κλιμακωτός κλιμακωτός κλιμακωτός κλιμακωτός κλιμακωτόςΟι επένδυση των κλιβάνων αποτελούνται από ανθεκτικά υλικά με πυκνότητα μικρότερη από 1000 kg/m3, που αντιπροσωπεύει περισσότερο από το 70% της εσωτερικής έκθετης επιφάνειας.
Κατασκευασμένο κατ' ανάγκη για να παρέχει συνθήκες έκθεσης σε πυρκαγιά όσον αφορά την θερμική έκθεση και την πίεση, σύμφωνα με τα πρότυπα CEN, ISO και IMO.4000 mm πλάτος × 3000 mm ύψος × 1000 mm βάθος.
Κατασκευάζονται σε μονάδες στο εργοστάσιο και αποστέλλονται σε εμπορευματοκιβώτια 40ft HC.
Σιδηροειδή περίβλημα φούρνου
Οι πλακέτες χάλυβα ενισχύονται με C-Καναλ, I-Beams και χάλυβα για την αντιμετώπιση της διαστρεβλώσεως της δομής λόγω της θερμότητας.ειδικά γύρω από ανοίγματα για καυστήρες, θερμό ζεύγη, ανιχνευτές πίεσης και πόρτες θέασης.
Οι πλάκες χυτοσιδήρου είναι βιδωμένες στο μπροστινό εξωτερικό πρόσωπο για να παρέχουν μια ισχυρή επιφάνεια για την τοποθέτηση του πλαισίου συγκράτησης του δείγματος δοκιμής.Τέσσερα σετ αυτοκλειδωτικών σφραγίδων τροχιάς κρατούν σταθερά το πλαίσιο συγκράτησης του δείγματος δοκιμής στο μπροστινό μέρος του φούρνου.
Απομόνωση κλιβάνου
Η ανθεκτική επένδυση αποτελείται από μονωτικά τούβλα θερμοκρασίας 1430 °C με πυκνότητα 900 kg/m3 στην καυτή επιφάνεια, υποστηριζόμενα από μονωτική πλάκα από ίνες στην κρύα επιφάνεια.Η θερμοκρασία του εξωτερικού περιβλήματος παραμένει κάτω από 75°C δύο ώρες μετά τη δοκιμή φωτιάς σε 1200°C.
Τα μπλοκ υψηλής θερμοκρασίας προφυλακτικής κατασκευής που κατασκευάζονται από ανθεκτικά υλικά που έχουν ενισχυθεί με ίνες και έχουν θερμοκρασία 1600 °C προστατεύουν την περίμετρο του ανοίγματος του φούρνου από τη συνεχή τριβή από το πλαίσιο του δείγματος δοκιμής.
Τέσσερα σημεία παρατήρησης στο πίσω τοίχωμα του φούρνου παρέχουν πλήρη ορατότητα του δείγματος δοκιμής κατά τη διάρκεια των δοκιμών πυρκαγιάς.
Το άνοιγμα των καυσαερίων του κλιβάνου και η αποδέσμευση των καυσαερίων καλύπτονται με στεγνώσεις από κεραμικές ίνες χαμηλής θερμικής μάζας (density: 128 kg/m3).
Ζωγραφική
Το εξωτερικό περίβλημα του κλιβάνου είναι βαμμένο με χρώμα υψηλής θερμοκρασίας ασημένιου χρώματος.
Σύστημα ελέγχου πίεσης
Τρεις μηχανοκίνητοι ανθεκτικοί στην θερμότητα ατσάλινοι αποσβέστες που είναι ενσωματωμένοι στην εξαγωγή καπνού επιτρέπουν τον ακριβή έλεγχο της πίεσης του θαλάμου του φούρνου.Οι ρυθμιζόμενες πύλες εκχύλισης επιτρέπουν τη διακύμανση των ρυθμών εκχύλισης σε διαφορετικές θέσεις εντός του θαλάμουΟι μηχανοκίνητοι αποσβεστήρες ρυθμίζονται από την αίθουσα ελέγχου μέσω του συστήματος διαχείρισης δεδομένων πυρκαγιάς.
Σύστημα καύσης
Προμηθεύονται δώδεκα καυστήρες με προμεμειγμένο ΥΦΑ/Φυσικό Αέριο: 6 μονάδες τοποθετημένες στο αριστερό τοίχωμα του φούρνου (3m × 1,3m) και 6 στο δεξί.
Ο εξοπλισμός καύσης περιλαμβάνει:
- 12 Καυστήρες ανάμειξης με βρύση αερίου
- 12 Βαλβίδες ελέγχου της ισορροπίας αέρα
- 12 Βαλβίδες ελέγχου ισορροπίας αερίων
- 12 Ρυθμιστές αερίων πιλότου
- 12 Βαλβίδες κλεισίματος αερίου για καυστήρες
- 12 Πλήρως αυτόματο έλεγχο ασφάλειας καυστήρα αερίου
- 12 Αναφλέκτης με σπίθα, μετασχηματιστής και καλώδιο
- 12 Υπεριώδης σαρωτής
- 12 Ευέλικτοι σωλήνες αέρα
- 12 Ευέλικτοι σωλήνες αερίου
- 12 Εγχειρικές βαλβίδες αεριού
- 3 Κύρια βαλβίδες κλείδωσης αερίου
- 6 Διακόπτες πίεσης αερίου με συνδέσμους
- 30 Μανόμετρα αερίου
- 3 Βαλβίδες μικρής αναλογικότητας αερίου
- 3 Αναπνευστήρας καύσης
- 3 Κεντρικό φίλτρο αερίου
- 3 Κεντρικός ρυθμιστής αερίου
Οι καυστήρες είναι κατάλληλοι για φυσικό ή υγροποιημένο πετρελαϊκό αέριο (επιβεβαιώνεται από τον πελάτη κατά την παραγγελία).Τα μπλοκ καυστήρα κατασκευάζονται από υλικό που μπορεί να απορριφθεί και το οποίο περιέχει 80% αλουμίνη, σχεδιασμένα για να αντέχουν τακτικά θερμικά σοκ.
Σύστημα διανομής αερίου και αέρα
Τρεις ανεμιστήρες αερισμού παρέχουν αέρα στο σύστημα καύσης και οξυγονώνουν την ατμόσφαιρα του κλιβάνου ώστε να πληρούνται οι απαιτήσεις των προτύπων δοκιμών πυρκαγιάς για τα ελάχιστα επίπεδα οξυγόνου.Οι ανεμιστήρες λειτουργούν από τον πίνακα ελέγχου καύσης στο δωμάτιο ελέγχου του φούρνου.
Όλες οι αγωγές αέρα που συνδέονται μεταξύ τους είναι προκατασκευασμένες για ευκολία χειρισμού και συνδέονται επί τόπου.
Το σύστημα συμμορφώνεται με όλες τις τοπικές απαιτήσεις ασφάλειας.με σωλήνες αερίου και αέρα βαμμένα σε διεθνώς συμφωνημένα χρώματα αναγνώρισης.
Σύστημα εξαγωγής και καμινάδα
Το σύστημα εξαγωγής περιλαμβάνει ανεμιστήρα εξαγωγής και σωλήνα καπνού για τον έλεγχο της εκκένωσης των καυτών αερίων καύσης από τον φούρνο στην καμινάδα κατά τη διάρκεια των δοκιμών.Ο ανεμιστήρας εξαγωγής ενεργοποιείται από το δωμάτιο ελέγχου μέσω της αυτόματης ή χειροκίνητης λειτουργίας.
Ο αγωγός καυσαερίων μεταξύ του ανεμιστήρα εκχύλισης και του φούρνου κατασκευάζεται από προκατασκευασμένα μεταλλικά τμήματα που συναρμολογούνται επί τόπου και είναι μονωμένα ώστε να αντέχουν σε τακτικούς κύκλους θέρμανσης και ψύξης.και βαμμένο με χρώμα υψηλής θερμοκρασίας για προστασία από τη διάβρωση.
Ένας επαγωγός προβολής αραιώνει τα αέρια εξάτμισης για να μειώσει τη θερμοκρασία πριν περάσει στον ανεμιστήρα εκχύλισης.Καμινάδα με εσωτερική διάμετρο 950 mm και ύψος τουλάχιστον 3 μέτρων πάνω από την οροφή μπορεί να παρασχεθεί κατόπιν αιτήματοςΗ καμινάδα είναι κατασκευασμένη από ήπιο χάλυβα, ανεξάρτητη και απαιτεί προετοιμασία θεμελίων για το φορτίο του ανέμου και την καθιέρωση του εδάφους.Απομόνωση ύψους έως 3 μέτρων για λόγους ασφάλειας.
Πλατφόρμα / διάδρομος
Η πλήρης πλατφόρμα / διάδρομος παρέχει ασφαλή πρόσβαση σε πόρτες θέασης και οργάνωση στις πλευρές και το πίσω μέρος του φούρνου.
Θερμομετρητές πλάκας
Εννέα θερμόμετρα πλάκας που καθορίζονται στα πρότυπα CEN διατίθενται εξίσου στην εκτεθειμένη περιοχή του δείγματος.Συνδεδεμένο με μηχανογραφημένο σύστημα συλλογής δεδομένων για την παρακολούθηση και καταγραφή της θερμοκρασίας του κλιβάνου πριν και κατά τη διάρκεια των δοκιμών.
Θερμοσύνδεσμοι φούρνου
Εννέα θερμοσύνδεσμοι κλιβάνου που πληρούν τις προδιαγραφές του ΙΜΟ. Βρίσκονται μέσα από τον πίσω τοίχο στις απαιτούμενες θέσεις, προστατευμένοι από ανθεκτικούς στη θερμότητα σωλήνες για να ελαχιστοποιηθούν οι στρεβλώσεις.Συνδεδεμένο με σύστημα ηλεκτρονικής συλλογής δεδομένων για την παρακολούθηση και καταγραφή της θερμοκρασίας.
Κουτιά σύνδεσης οργάνων
Το κουτί σύνδεσης οργάνων που βρίσκεται κοντά στο φούρνο (προστατευμένο από τη θερμότητα) επιτρέπει την εύκολη σύνδεση όλων των οργάνων.Περιέχει ατομικά αριθμημένες συνδέσεις που συνδέονται με αντίστοιχες συνδέσεις στην αίθουσα ελέγχου, συνδεδεμένο με το μηχανογραφημένο σύστημα συλλογής δεδομένων.
Θερμόμετρος θερμοκρασίας περιβάλλοντος
Το θερμόμετρο θερμοκρασίας περιβάλλοντος παρακολουθεί και καταγράφει τη θερμοκρασία του εργαστηρίου πριν και κατά τη διάρκεια των δοκιμών.
Μετατροπείς πίεσης
Δύο μετασχηματιστές πίεσης που βρίσκονται σε θέσεις που πληρούν τις σχετικές απαιτήσεις των προτύπων.Συνδεδεμένο με μηχανογραφημένο σύστημα συλλογής δεδομένων για παρακολούθηση και καταγραφή σε προκαθορισμένα διαστήματα.
Σημεία πρόσβασης του αναλυτή οξυγόνου
Μόνιμη γραμμή δειγματοληψίας με σύνδεση επιτρέπει τη σύνδεση του αναλυτή οξυγόνου με τα αέρια του κλιβάνου δειγματοληψίας.Το σήμα που παράγεται καταγράφεται στο σύστημα διαχείρισης δεδομένων δοκιμής πυρκαγιάς και εμφανίζεται στην οθόνη οθόνης..
Μηχανή μέτρησης παραμόρφωσης
Φορητή συσκευή λέιζερ που μετρά την απόκλιση του δείγματος από την αρχική θέση στο κέντρο.
Συσκευή χρονολόγησης
Μεγάλη συσκευή χρονομέτρησης ορατή στο προσωπικό δοκιμών και στις φωτογραφίες δοκιμών.Εμφανίζει το χρόνο που έχει παρέλθει στο πλησιέστερο δευτερόλεπτο, με ακρίβεια 1 δευτερόλεπτο ανά ώρα.
