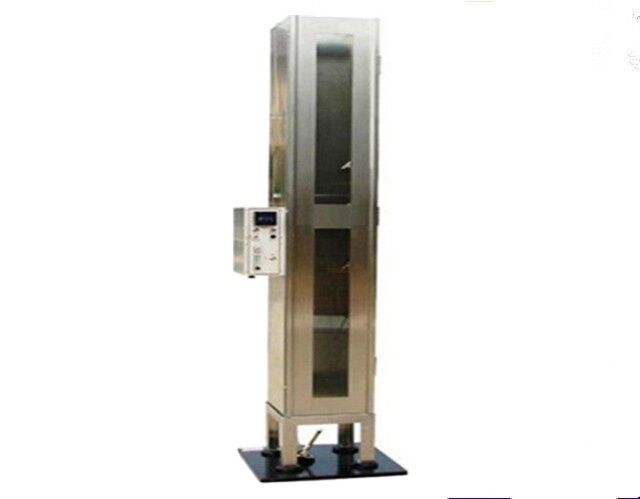

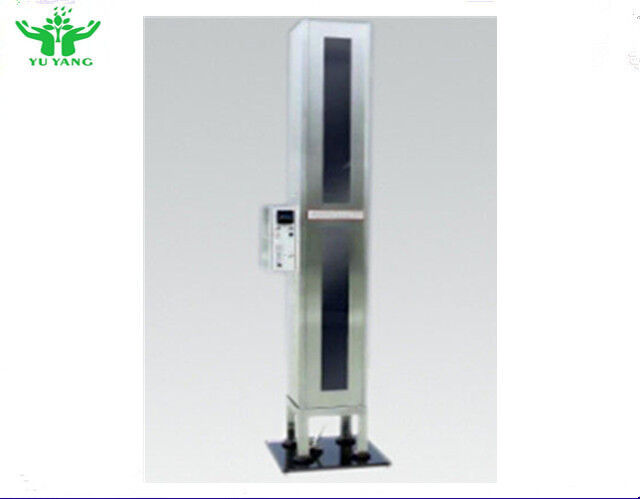

NFPA 701-2004 Μέθοδοι 2 Δοκιμαστής εξάπλωσης φλόγας υφασμάτων και ταινιών

Αυτός ο δοκιμαστής εξάπλωσης της φλόγας έχει σχεδιαστεί για την αξιολόγηση της εξάπλωσης της φλόγας πέρα από την περιοχή που εκτίθεται σε πηγές ανάφλεξης.Άλλα υφάσματα, συμπεριλαμβανομένων των πολυεπίπεδων, ταινίες, πλαστικές μαντήλες με ή χωρίς ενίσχυση ή υποστήριξη και υλικά με πυκνότητα επιφάνειας μεγαλύτερη από 700 g/m2.

Εφαρμογή της NFPA 701-2004 Μέθοδοι 2

• Διάμετροι του φούρνου: μήκος και πλάτος (305 ± 5) mm, ύψος (2130 ± 10) mm
• Κατασκευή: 1,5 mm πάχος από ανοξείδωτο χάλυβα 304 με διαφανές παράθυρο παρατήρησης
• Επάνω ράβδος δειγματοληψίας: τοποθετημένη 1190 ± 10 mm από την κάτω άκρη του φούρνου με οριζόντιες τρύπες ευθυγράμμισης 4 mm
• Σύνθεση της κορυφαίας ράβδου: ράβδοι από χάλυβα με διάμετρο (1,5 ± 0,1) mm ή (3,0 ± 0,1) mm, μήκος (330 ± 10) mm με κοφτερά άκρα
• Βόρεια ράβδο δείγματος: ράβδοι από χάλυβα με διάμετρο (1,5 ± 0,1) mm, μήκος (255 ± 10) mm με κοφτερά άκρα
• Βερτικάλια καλώδια καθοδήγησης: ζεύγη μαλακών καλωδίων από χάλυβα τοποθετημένα 100 ± 5 mm από το κέντρο, 200 ± 5 mm μεταξύ τους
• Απόσταση καλωδίου: 25 ± 2 mm από μπροστά προς πίσω στο θάλαμο
• Εγκατάσταση καλωδίου καθοδήγησης: ράβδοι διαμέτρου 6 ± 0,05 mm
• Ανώτερος θάλαμος: θωράκιση από υαλοπλαστικό ύφασμα (1000 ± 10) mm × (125 ± 5) mm με ενισχυμένες άκρες

• Εγκατάσταση: σταθερή θέση με κλίση 20 μοιρών
• Η θερμική ισχύς: 800-1000 BTU/ft3
• Θέση του ακροφύλλου: 100 mm από τον πυθμένα της δοκιμής
• Μετρητής ροής: τύπος ρότορα με μέγιστη εμβέλεια 150 L/ώρα ή 300 L/ώρα
• Βαλβίδα βελόνας: χειριστήρια ρύθμιση ύψους φλόγας
• Δοκιμαστικό: εύρος 0-1MPa με ακρίβεια 0,5.
• Μέτρηση φλόγας: κλίμακα ακρίβειας 1 mm

• Ενεργοποίηση: υψηλής τάσης αυτόματη ανάφλεξη
• Χρονοδιακόπτης καύσης: 0-99.99s προγραμματιζόμενο, 0.01s ανάλυση, 0.1s ακρίβεια
• Χρονοδιακόπτης συνεχούς καύσης: 0-99.99s προγραμματισμός, 0.01s ανάλυση, 0.1s ακρίβεια
• Αυτοματοποίηση: ολοκληρωμένος έλεγχος της ανάφλεξης, του χρόνου καύσης και της συνεχούς διάρκειας καύσης
