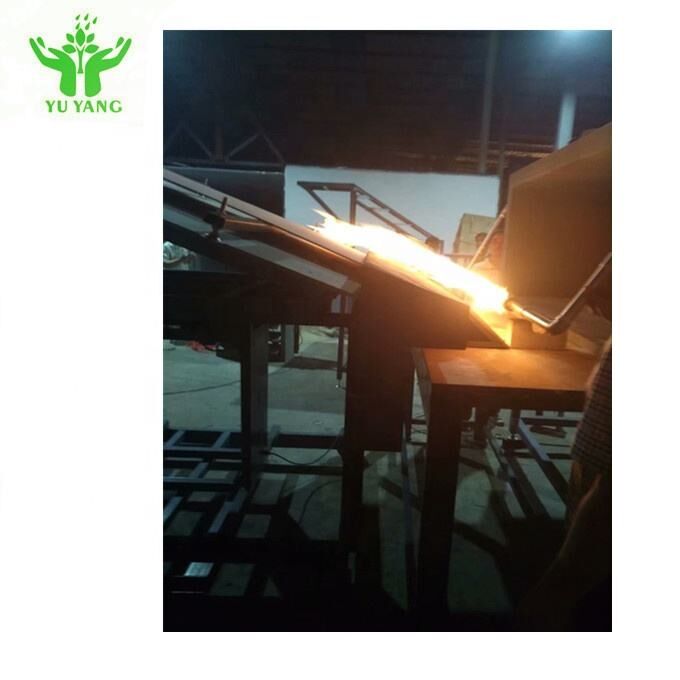

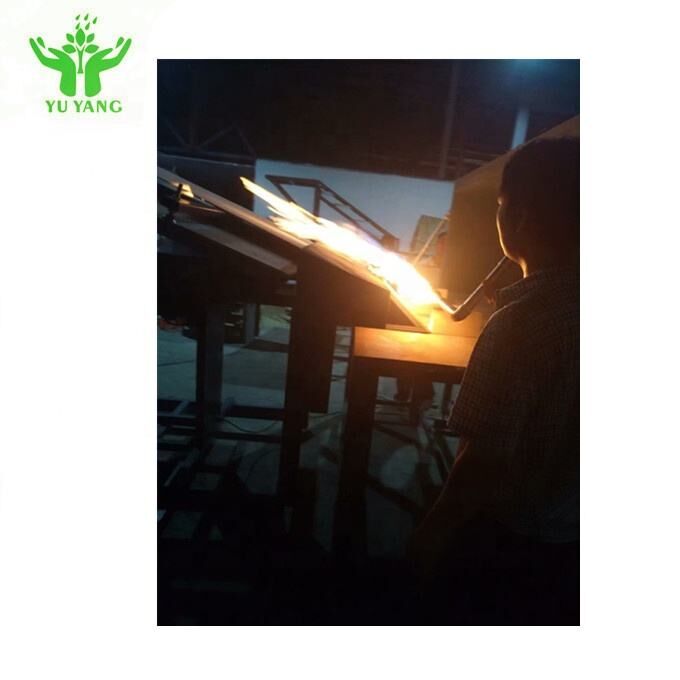

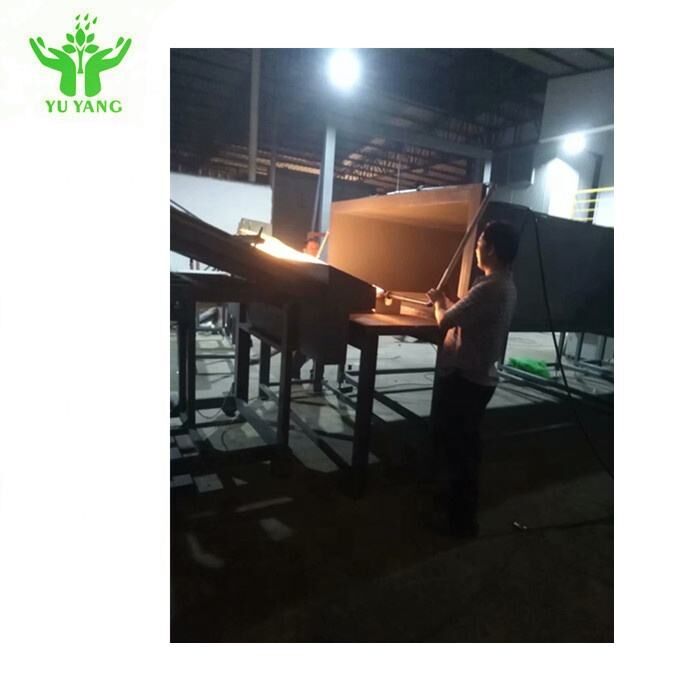

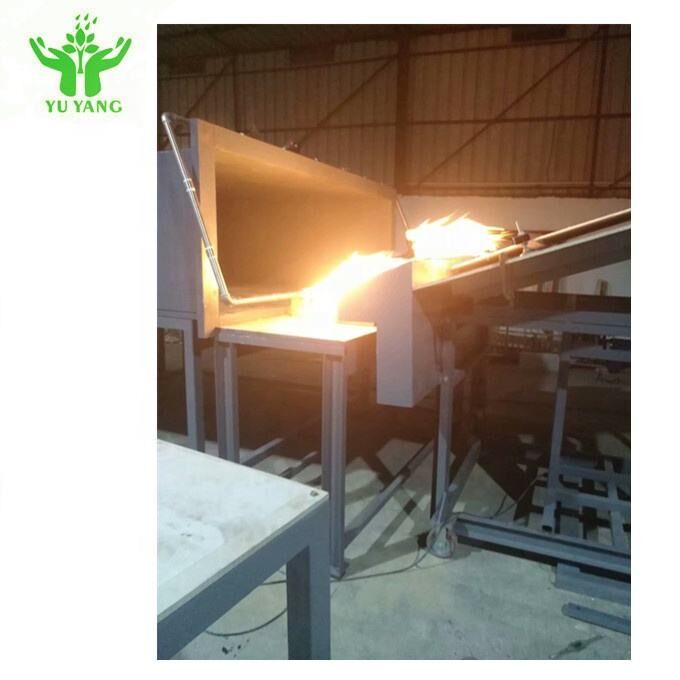

Εξοπλισμός δοκιμής πυρκαγιάς Ηλιακό κύτταρο Μηχανή δοκιμής εξάπλωσης φλόγας και καύσης

Το Solar Cell Spread of Flame & Burning Brand Test Machine έχει σχεδιαστεί και αναπτυχθεί με βάση τα πρότυπα UL 1730 και IEC 61730-2. Αυτό το όργανο προσομοιώνει πραγματικές συνθήκες για την αξιολόγηση της πυρίμαχης απόδοσης των εξαρτημάτων της οροφής, αξιολογώντας τα δείγματα σε επίπεδα A (1,82m), B (2,4m) και C (3,9m). Χρησιμοποιείται επίσης για τον έλεγχο της επιβραδυντικής πυρκαγιάς των φωτοβολταϊκών εξαρτημάτων.

• UL 1730: Οθόνες και αξεσουάρ ανιχνευτών καπνού για μεμονωμένες μονάδες διαβίωσης πολυκατοικιών και δωματίων ξενοδοχείων/μοτέλ
• UL 790: Τυπικές μέθοδοι δοκιμής για δοκιμές πυρκαγιάς καλυμμάτων στέγης
• IEC 61730-2 Παράρτημα A: Δοκιμές πυρκαγιάς, δοκιμές εξάπλωσης φλόγας και μάρκας καύσης
• ASTM E 108-04: Τυπικές μέθοδοι δοκιμής για δοκιμές πυρκαγιάς καλυμμάτων στέγης
• KS C IEC 61730-2 Παράρτημα A: Δοκιμή πυραντίστασης, Δοκιμή εξάπλωσης φλόγας και μάρκας καύσης

• Υλικά επικάλυψης στέγης από κόντρα πλακέ: 1.300 (W) × 1.000 (D) × 120 (H) mm για εγκατάσταση δείγματος δοκιμής
• Πίνακας δοκιμής μη εύφλεκτης τοποθέτησης στο άκρο δοκιμής για να σταματήσει τη σκλήρυνση του πίνακα
• Πλακέτα ελέγχου ανεμιστήρα από ανοξείδωτο χάλυβα με ρυθμιζόμενη γωνία δοκιμής: 1.440 (L) × 940 (H) mm
• Ανθεκτικό στη διάβρωση χαλύβδινο στήριγμα κύριου πλαισίου: 1.020 (L) × 1.000 (D) × 1.473 (H) mm
• Συγκρότημα μη εύφλεκτης πλάκας που προσομοιώνει μαρκίζες και γείσο: 330(W) × 2.130(D) × 584(H) mm
• Ρυθμός ροής αέρα: 19 ± 8 km/h (5,5 m/sec) με ανεμόμετρο παρακολούθησης
• Ξεχωριστοί σωλήνες εξαερισμού για εξωτερική εξαγωγή αέρα
• Κυψελοειδή φίλτρο και πτερύγιο εισαγωγής αερίου στον αγωγό αέρα
• Αγωγοί εξαερισμού με πίνακα ρύθμισης κλίσης για έλεγχο κατεύθυνσης ροής αέρα
• Πλάκες οδηγών από ανοξείδωτο χάλυβα για τη διασφάλιση σταθερής ροής αέρα
• Υλικά αγωγών από ανοξείδωτο χάλυβα: 2.130 (W) × 762 (H) × 3.000 (L) mm
• Τριφασικός ανεμιστήρας 220 V, 50 Hz με αντίστροφο σύστημα και ελάχιστη παροχή 300 m³/min
• Μετατροπέας απεριόριστης μεταβλητής ταχύτητας (0-100% ρυθμιζόμενο)
• Καυστήρες αερίου για διαλείπουσα πυρκαγιά, εξάπλωση φλόγας και ιπτάμενη φωτιά: μήκους 1,12 m με σχισμή 12,7 mm × 0,91 m
• Βαλβίδα ελέγχου αερίου υψηλής ακρίβειας για χωρητικότητα 22.000 Btu/min (387 kWh)
• Θερμοστοιχείο πάνω καυστήρα στα 58,7 mm δοκιμή 888 ± 28°C
• Αυτόματο σύστημα ανάφλεξης με ηλεκτρόδιο ανάφλεξης 1,8 kVp
• Σύστημα ελέγχου θερμοκρασίας με μετρητές πίεσης υψηλής ακρίβειας
• Υλικά στήριξης από μεταλλικό πλέγμα με περιστρεφόμενες παλέτες

• Σύστημα ελέγχου υπολογιστή με λογισμικό LabView και οθόνη LCD 10,2".
• Σύστημα απόκτησης δεδομένων με κάρτες απόκτησης δεδομένων NI
• Τα στοιχεία του συστήματος περιλαμβάνουν: μονάδα εισόδου θερμοστοιχείου 16 bit, μονάδα εισόδου μετατροπής A/D 16 bit, μονάδα εισόδου/εξόδου δεδομένων, μονάδα εξόδου μετατροπής A/D 12 bit, backplane 4 και 8 θυρίδων, μονάδες LabView και μονάδα δικτύου Ethernet
• Συστήματα δοκιμών μάρκας με καυστήρες αερίου που διατηρούν θερμοκρασία 880 ± 10°C

• Οποιοδήποτε μέρος υλικών κάλυψης οροφής εμφυσήθηκε από το κατάστρωμα δοκιμής σε φλόγα ή λαμπερά σωματίδια
• Άνοιγμα του καταστρώματος οροφής μέσω ολίσθησης, σχίσεως ή καμπυλότητας υλικών
• Αξιολογήσεις πυρασφάλειας:
  • Κατηγορία Α: Εύρος εξάπλωσης φλόγας 1,82μ
  • Κατηγορία Β: Εύρος εξάπλωσης φλόγας 2,4 m
  • Κατηγορία Γ: Εύρος εξάπλωσης φλόγας 3,9μ

• Οποιοδήποτε εξάρτημα ή εξάρτημα εμφυσήθηκε από το κατάστρωμα δοκιμών σε φλόγες ή πτώση
• Εξαφάνιση φωτεινών σωματιδίων σε εξαρτήματα κατασκευής στέγης
• Συνεχής καύση εξαρτημάτων ή πάνελ
