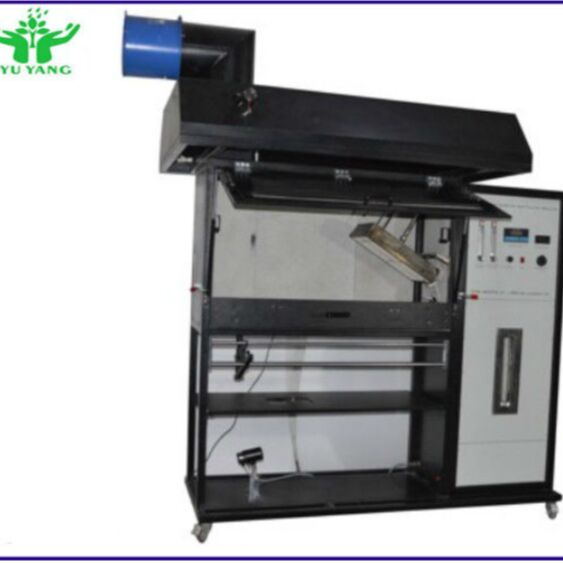

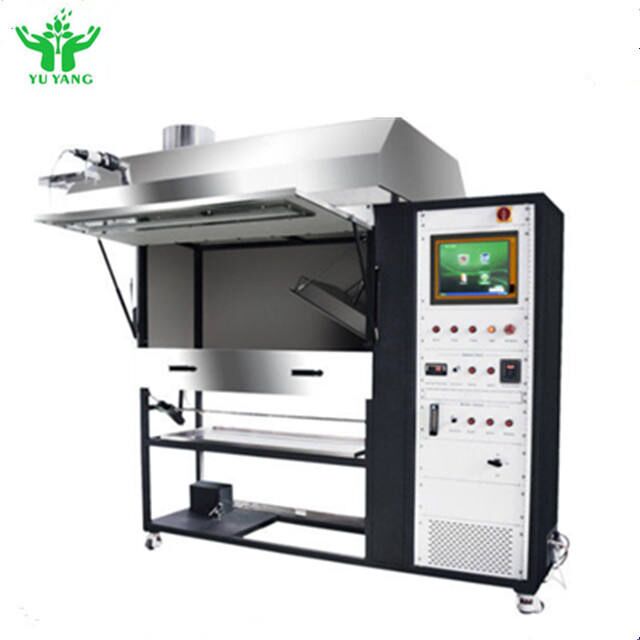

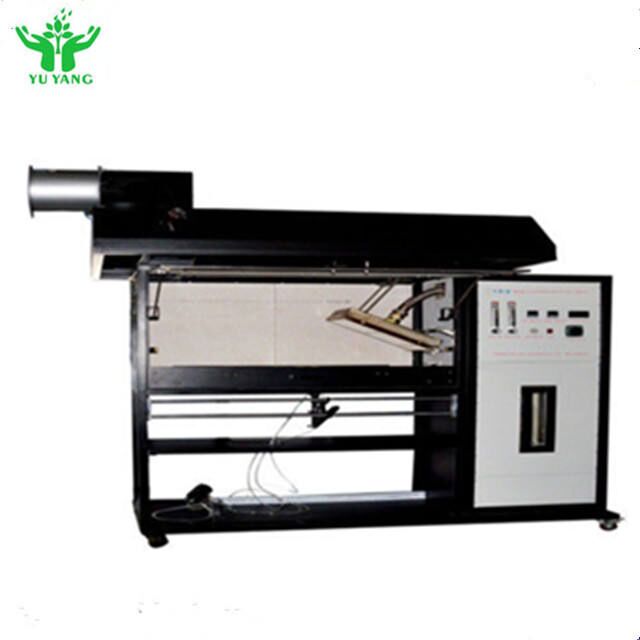

ISO 9239-1 ASTM E 846 Μηχανή δοκιμής συσκευής δοκιμής ροής ακτινοβολούμενης θερμότητας δαπέδου

Η δοκιμή ISO 9239 Radiant Flooring Panel αποτελεί τον ακρογωνιαίο λίθο των δοκιμών αντίδρασης των υλικών δαπέδου σε πυρκαγιά στο σύστημα Euroclass.Η συσκευή μετρά την εξάπλωση της φλόγας του δείγματος υπό θερμική έκθεση με τη χρήση πηγής ανάφλεξης ακτινοβολούμενης θερμότητας.Η θερμική έκθεση προσομοιώνει μια φωτιά που αναπτύσσεται στο δωμάτιο προέλευσης που ακτινοβολεί μέσω ενός ανοίγματος πόρτας στο πάτωμα σε ένα γειτονικό δωμάτιο ή διάδρομο.

Η συσκευή δοκιμής αυτή μπορεί επίσης να χρησιμοποιηθεί για δοκιμές σύμφωνα με τα πρότυπα ASTM E648 και DIN 4102, μέρος 14.

• GB/T 11785 "Μέτρηση των επιδόσεων καύσης δαπέδων - πηγή ακτινοβολούμενης θερμότητας"
• Το πρότυπο ISO 9239-1:2002 "Δυναμικότητα καύσης δαπέδων Μέρος 1 - Η ικανότητα καύσης προσδιορίζεται με ακτινοβολούμενη θερμική πηγή"
• ASTM E648: Τυποποιημένη μέθοδος δοκιμής για την κρίσιμη ροή ακτινοβολίας των συστημάτων επίστρωσης δαπέδων που χρησιμοποιούν ακτινοβολούμενη θερμότητα
• ASTM E970: Τυποποιημένη μέθοδος δοκιμής για την κρίσιμη ροή ακτινοβολίας της εκτεθειμένης μόνωσης οροφής σοφίτας με χρήση πηγής ακτινοβολικής θερμικής ενέργειας
• NFPA 253: Τυποποιημένη μέθοδος δοκιμής για κρίσιμη ροή ακτινοβολίας των συστημάτων κάλυψης δαπέδων που χρησιμοποιούν πηγή ακτινοβολικής θερμικής ενέργειας

• Απομονωμένος θάλαμος δοκιμής με απομονωτική πλάκα πυριτικού ασβεστίου και θερμοκρασιακά ανθεκτικό παράθυρο παρατήρησης
• Συγκρότημα υποστήριξης δείγματος από ανοξείδωτο χάλυβα τοποθετημένο σε συρόμενη πλατφόρμα για ασφαλή και εύκολη φόρτωση δείγματος

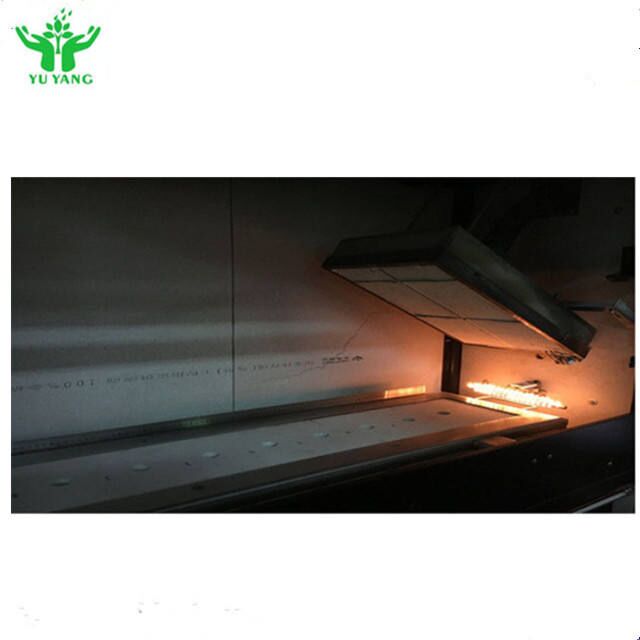

• Πίνακας ακτινοβολούμενου υλικού που τροφοδοτείται από αέριο, κλίση 30o, που κατευθύνεται προς το οριζόντιο δείγμα συστήματος κάλυψης δαπέδου
• Κατανομή ροής ακτινοβολικής ενέργειας που κυμαίνεται από ονομαστικό μέγιστο 10,9 kW/m2 έως ελάχιστο 1,1 kW/m2
• Δείγμα βαθμονόμησης εικονικού τύπου με θήκη, βαθμονόμητο μετρητή ροής θερμότητας και τοποθέτηση
• Απόσταση καύσης έως την εξάντληση της φλόγας μετατραπεί σε ισοδύναμη κρίσιμη ακτινοβολητική ροή σε kW/m2
• Μετρητής ροής θερμότητας: εύρος 0-50 kW/m2, εκπομπή επιφάνειας: ε=0,95±0.05
• Σύστημα μέτρησης καπνού σύμφωνα με το DIN 50055 τοποθετημένο σε ξεχωριστό πλαίσιο στο σωλήνα εξάτμισης
• Κεφαλάκι ελέγχου για βολική παρατήρηση κατά τη διάρκεια της ρύθμισης και της βαθμονόμησης του εξοπλισμού
• Αυτόματη ανάφλεξη του πίνακα ακτινοβολίας με διακοπή ασφαλείας
• Αυτοματοκίνητος καυστήρας ανάφλεξης τύπου T
• Κεφάλαιο από ανοξείδωτο χάλυβα με πύλες μέτρησης καπνού
