Εργαλείο δοκιμής ροής ακτινοβολούμενης θερμότητας για δαπέδια ASTM E648

Η παρούσα μέθοδος δοκιμής μετρά την κρίσιμη ροή ακτινοβολίας οριζόντιας τοποθέτησης συστημάτων επενδύσεων δαπέδου που εκτίθενται σε πηγή ανάφλεξης με φλόγα σε περιβάλλον βαθμολογημένης ακτινοβολικής θερμότητας σε θάλαμο δοκιμής.Μπορεί επίσης να μετρήσει την κρίσιμη ροή ακτινοβολίας για εκτεθειμένη σοφίτα πάτωμα μονόκλισης κυτταρίνης.

Κατάλληλο για όλα τα είδη υλικών δαπέδου, συμπεριλαμβανομένων των υφαντικών χαλιών, μαλακού ξύλου, ξύλου, ελαστικού και πλαστικού δαπέδου και υλικών ψεκασμού δαπέδου.Η συσκευή αξιολογεί τις επιδόσεις καύσης των συστημάτων δαπέδων, συμπεριλαμβανομένων των υποστρωμάτων, υλικά υποστήριξης ή τυχόν τροποποιήσεις που ενδέχεται να επηρεάσουν τα αποτελέσματα της δοκιμής.

• GB/T 11785: Μέτρηση των επιδόσεων καύσης δαπέδων - πηγή ακτινοβολούμενης θερμότητας
• ISO 9239-1:2002: Δυναμικότητα καύσης δαπέδων Μέρος 1 - Δυναμικότητα καύσης που προσδιορίζεται με ακτινοβολούμενη θερμική πηγή
• ASTM E648: Τυποποιημένη μέθοδος δοκιμής για την κρίσιμη ροή ακτινοβολίας σε συστήματα επενδύσεων δαπέδου που χρησιμοποιούν ακτινοβολούμενη θερμότητα

• Ηλεκτρική παροχή: AC 220V, 50HZ
• Συνολική ισχύς: 2 kW
• Ακριβότητα χρονόμετρου: < 1s/h
• Πεδίο μέτρησης ροής θερμότητας: (0-15) Kw/m2
• Ακριβότητα μετρητή ροής θερμότητας: ± 0,2Kw/m2 (< ± 3%)
• Πεδίο θερμοκρασίας θερμικής ακτινοβολίας: 400-600°C, ακρίβεια ±0,5°C
• Λάθος θερμοκρασίας του μαύρου σώματος: ±5°C
• Ταχύτητα εξάτμισης: (2.5 ± 0.2) m/s
• Δυνατότητα εκροής: (39-85) m3/min

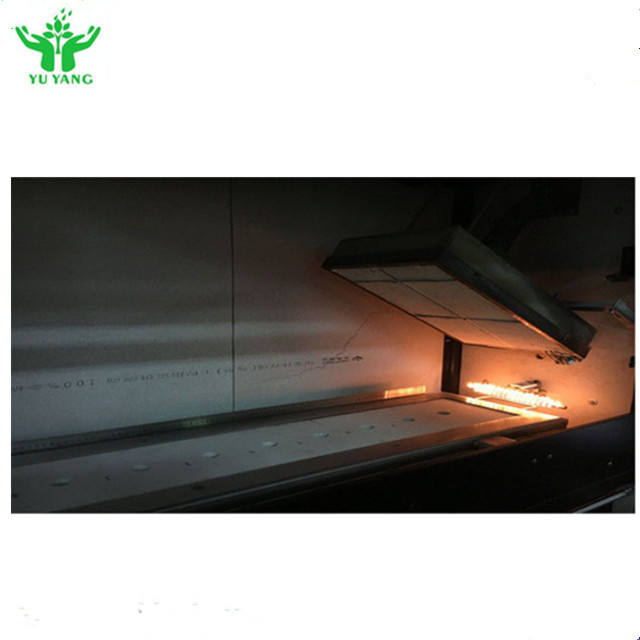

• Πορώδες ανθεκτικό ακτινοβολητικό πάνελ: 300 mm × 450 mm, ικανό να αντεπεξέλθει σε θερμοκρασία ~ 900 °C
• Θερμοσύνδεσμος: Θερμοσύνδεσμος με περιστροφή από ανοξείδωτο χάλυβα διαμέτρου K μήκους 3,2 mm
• Απαιτήσεις κατανομής της ροής θερμότητας:
  • 200 mm: (9,1 ± 0,4) KW/m2
  • 400 mm: (5.0 ± 0.4) KW/m2
  • 600 mm: (2,4 ± 0,2) KW/m2
• Αέρια καύσης: προπάνιο (παρέχεται από τον πελάτη)
• Ρύση ροής αερίων καύσης: (0,026 ± 0,002) L/S
• Καυστήρας καύσης: εξωτερική διάμετρος 10 mm, εσωτερική διάμετρος 6 mm, με 35 τρύπες 0,7 mm
• Υψόμετρο φλόγας: 60-120 mm ρυθμιζόμενο
• Σύστημα ανάφλεξης: Ηλεκτρονική ανάφλεξη υψηλής τάσης
• Σύστημα εξάτμισης: ισχυρός ανεμιστήρας εξάτμισης ενεργοποιείται αυτόματα μετά τη δοκιμή

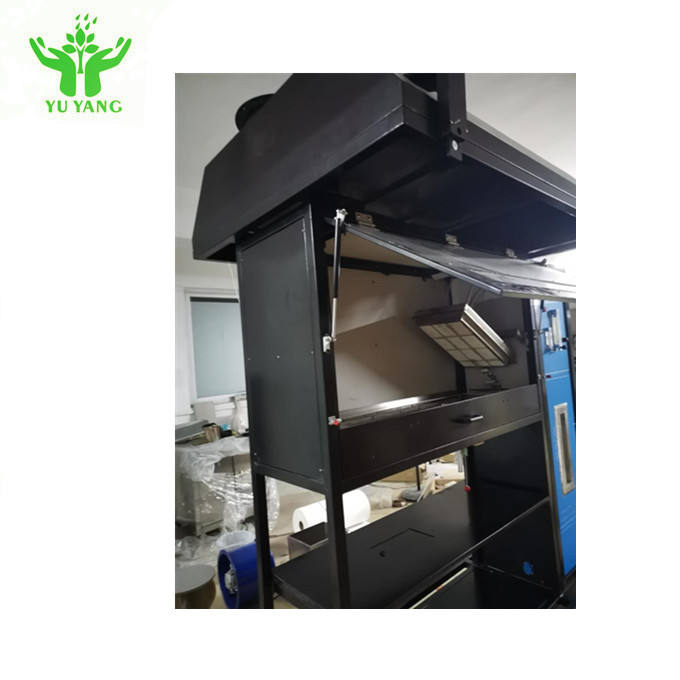

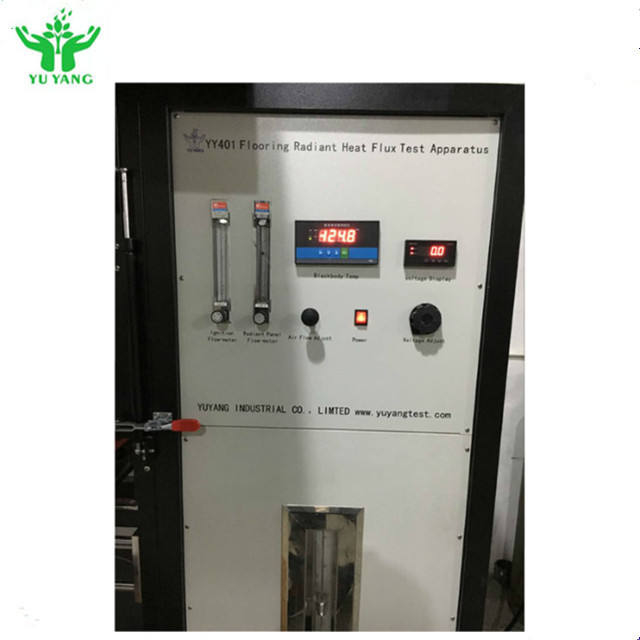

• Περιλαμβάνει θάλαμο καύσης και κουτί ελέγχου
• Διάμετρος θαλάμου καύσης: 1420 × 1200 × 2300 mm
• Συνολικές διαστάσεις: 2530 × 1270 × 2700 mm (συμπεριλαμβανομένου του ηλεκτρικού ντουλαπιού)
• Υλικά: Υψηλής ποιότητας ανοξείδωτο χάλυβα 304, με πάχος 1,2 mm, επεξεργασμένο με CNC
• Πυροβολιστής: από ανοξείδωτο χάλυβα 304, πλήρως σύμφωνος με τα πρότυπα GB/T11785.
• Άλλα κατασκευαστικά στοιχεία: 304 ανοξείδωτο χάλυβα ή υλικό Α3 με παχιά επικάλυψη για αντοχή στη διάβρωση

• Υπολογιστικό σύστημα με λειτουργικό σύστημα Windows XP
• Περιλαμβάνει υπολογιστή και εκτυπωτή
• Λογισμικό μέτρησης διαπερατότητας φωτός με δυνατότητα εξόδου καμπύλης
• Τμήματα ασφάλειας: Προστασία από υπερφόρτωση ισχύος, προστασία από βραχυκύκλωμα, προστασία από υπερφόρτωση κυκλώματος ελέγχου
