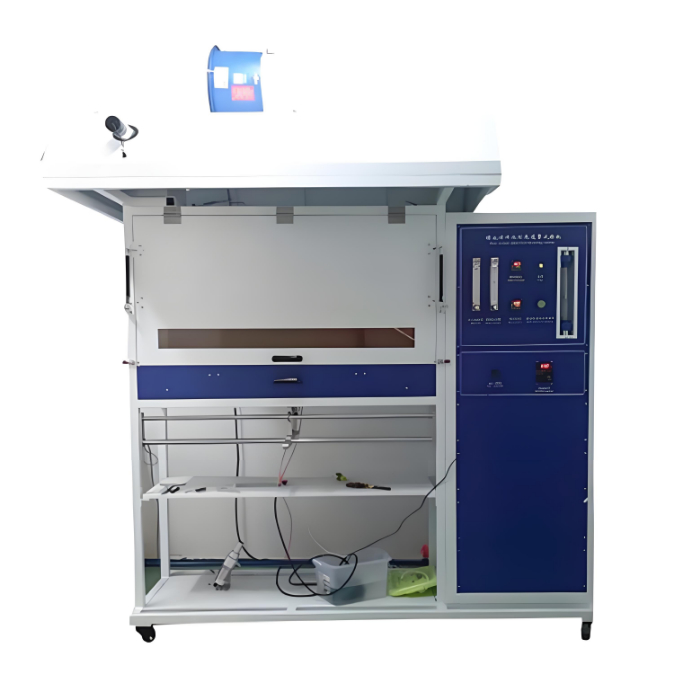

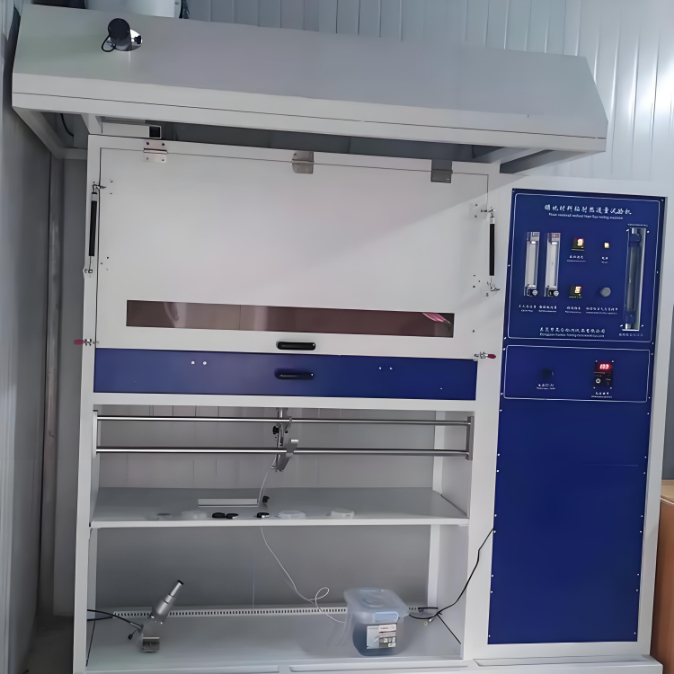

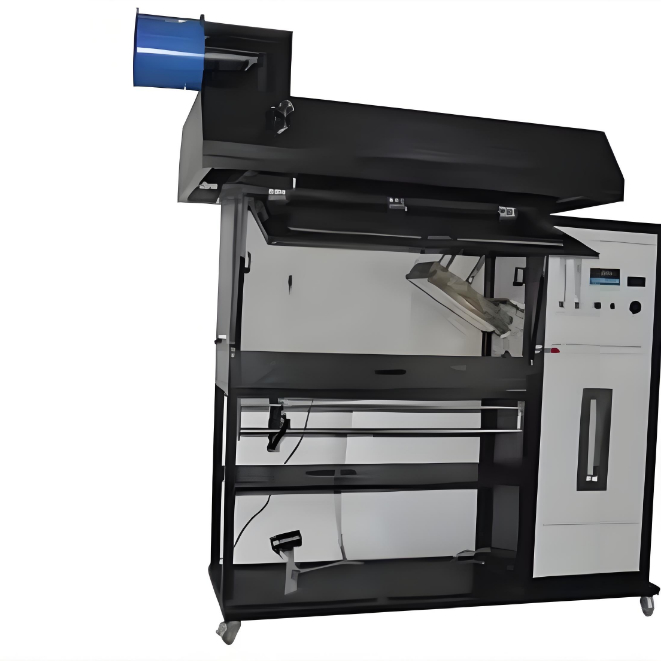

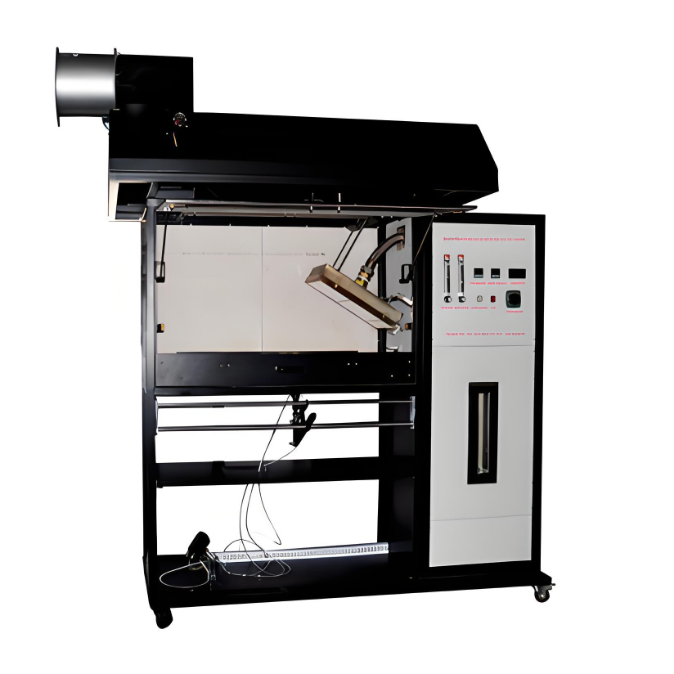

ISO 9239-1 ASTM E 648 Μηχανή δοκιμής ροής ακτινοβολούμενης θερμότητας δαπέδου
Περιγραφή:
Η παρούσα μέθοδος δοκιμής χρησιμοποιείται για τη μέτρηση της κρίσιμης ροής ακτινοβολίας οριζόντιας τοποθέτησης συστημάτων επενδύσεων δαπέδου που εκτίθενται σε πηγές ανάφλεξης με φλόγα σε περιβάλλον βαθμιαίας ακτινοβολίας θερμότητας.μέσα σε θάλαμο δοκιμήςΜπορεί επίσης να χρησιμοποιηθεί για τη μέτρηση αυτής της ίδιας κρίσιμης ροής ακτινοβολίας για την αφαίρεση κυτταρίνης στο πάτωμα της σοφίτας.υλικό ψεκασμού για τα δάπεδα και τα δαπέδια από καουτσούκ και πλαστικόΗ συσκευή μπορεί να αντιδράσει με επιδόσεις καύσης, συμπεριλαμβανομένης της χρήσης υποστρώματος, υλικού υποστήριξης, υλικού υποστήριξης,ή υλικών δαπέδου άλλες αλλαγές είναι πιθανό να επηρεάσουν τα αποτελέσματα της δοκιμής, το οποίο χρησιμοποιείται για τη δοκιμή και περιγραφή, υπό ελεγχόμενες συνθήκες στο εργαστήριο, των χαρακτηριστικών καύσης του υλικού σε σχέση με την θερμότητα αντίδρασης στη φωτιά.
Κανονισμός:
1. ISO9239-1-2010 Αντίδραση σε δοκιμές πυρκαγιάς για δαπέδια -- Μέρος 1: Καθορισμός της συμπεριφοράς καύσης με χρήση πηγής ακτινοβολούμενης θερμότητας
2. GB/T 11785-2010 Αντίδραση σε δοκιμές πυρκαγιάς για δαπέδια ∆ιορισμός της συμπεριφοράς καύσης με χρήση πηγής ακτινοβολίας θερμότητας
3. ASTM E 648: Κριτική ροή ακτινοβολίας του δαπέδου
Δομή:

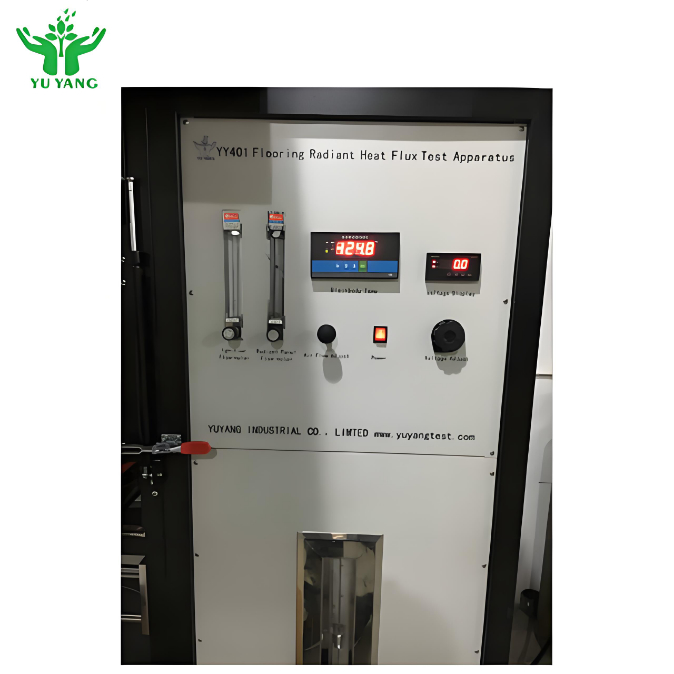

1Η δομή της μηχανής αποτελείται από δύο μέρη: έναν θάλαμο καύσης και έναν θάλαμο ελέγχου.
2Μέγεθος θαλάμου καύσης: περίπου L1420*W1200*H2300 (mm).
3Υλικό θαλάμου ελέγχου / θαλάμου καύσης: υψηλής ποιότητας 304 # πλάκα από ανοξείδωτο χάλυβα, επεξεργασία μηχανής CNC.
4. Πυροβολιστής: ανταποκρίνεται πλήρως στις απαιτήσεις της GB/T 11785.
5Τα άλλα μηχανικά μέρη είναι κατασκευασμένα από ανοξείδωτο χάλυβα 304 ή χάλυβα 45°, αντιβροχιογενή και αντιτρίχνης.
Χαρακτηριστικά:
1Όλα τα δομικά στοιχεία είναι κατασκευασμένα από ανοξείδωτο χάλυβα, εμφάνιση και αντοχή στη διάβρωση.

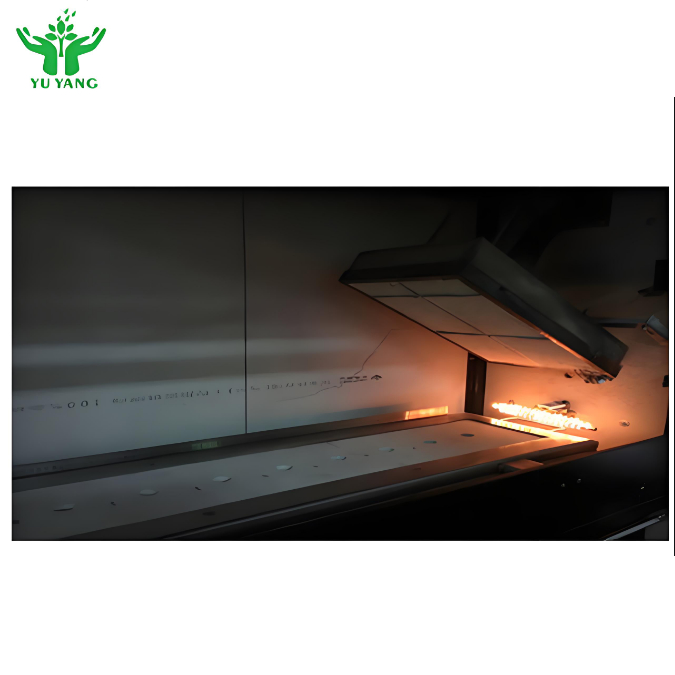

2Η πηγή ακτινοβολίας είναι μια πορώδη κεραμική πλάκα ακτινοβολίας θερμότητας μεγέθους 300 mm*450 mm και κλίση 30 °.
3Το θερμόμετρο είναι εισαγόμενο από τις ΗΠΑ, εύρος 50kW / m2.
4Η διάμετρος των πυροκροτητών είναι 0,7 mm, 19/EA, βρίσκεται στο κάτω μέρος της κεντρικής γραμμής κάθε 60°.
5Η τυποποιημένη πλάκα είναι κατασκευασμένη από πυριτικό ασβέστιο χωρίς στρώμα επικάλυψης, το οποίο έχει μέγεθος 1050*250mm και πάχος 20±1mm, πυκνότητα 850 ± 100kg/m3.
6Μικρό δείγμα ανάφλεξης βοηθητικού καυστήρα ανάφλεξης από ανοξείδωτο χάλυβα.
7. βαλβίδα ελέγχου ροής εισόδου, ακριβής έλεγχος της ροής προπανίου,
8Εξοπλισμένο με ανεμιστήρα αέρα που παρέχει αέρα, αναμειγμένο αέριο μέσω του αερίου αναμειγνύματος Venturi.
Πεδίο εφαρμογής:
Η συσκευή δοκιμής της ροής θερμότητας ακτινοβολίας δαπέδου προορίζεται για υλικά οροφής που τοποθετούνται οριζόντια και εκτίθενται σε ένα κλίμαχο πεδίο θερμικής ακτινοβολίας με μικρή φλόγα· διάφορα υλικά δαπέδου όπως:υφαντικές χαλίτσες, σανίδες από φελλό, σανίδες από ξύλο, φύλλα από καουτσούκ και πλαστικά δάπεδα και υλικά ψεκασμού δαπέδων.
Τεχνικές παραμέτρους:
|
Μέγιστη ισχύς λειτουργίας
|
5 kW
|
|
Ακριβότητα χρονολόγησης
|
< 1s / h
|
|
Μετρητής ροής θερμότητας Περιοχή μέτρησης
|
(0-15) Kw / m2; (θερμική ροή που ανήκει στον πελάτη)
|
|
Λάθος μαύρης θερμοκρασίας σώματος
|
± 5 °C·
|
|
Ταχύτητα καπνού
|
(2,5 ± 0,2) m / s
|
|
Δυνατότητα καπνού
|
(39-85) m3 / min
|
|
Μέγεθος πίνακας πορώδους ανθεκτικής ακτινοβολίας
|
300 mm × 450 mm, ικανότητα υψηλής θερμοκρασίας περίπου 900 °C·
|
|
Θερμοσύνθεση
|
με διάμετρο 3,2 mm θωρακισμένο θερμοσύστημα από ανοξείδωτο χάλυβα τύπου K
|
|
Φωτιά που καίγεται
|
διάμετρος ¢ 10mm διάμετρος ¢ 6mm, σωλήνα ψεκασμού στην τρύπα 35 ¢ 0,7mm
|
|
Υψόμετρος φλόγας
|
60 ~ 120 mm ρυθμιζόμενο
|
|
Σύστημα ανάφλεξης
|
ηλεκτρονική ανάφλεξη υψηλής τάσης
|
|
Μέγεθος κουτιού καύσης
|
Δοκιμαστικό μέγεθος
|
|
Δυνατό σύστημα εξάτμισης
|
το μηχάνημα είναι εξοπλισμένο με ισχυρό ανεμιστήρα, όταν ολοκληρωθεί η δοκιμή, ξεκινήστε το σύστημα ανεμιστήρα εξάτμισης θα εξαντληθεί
|
