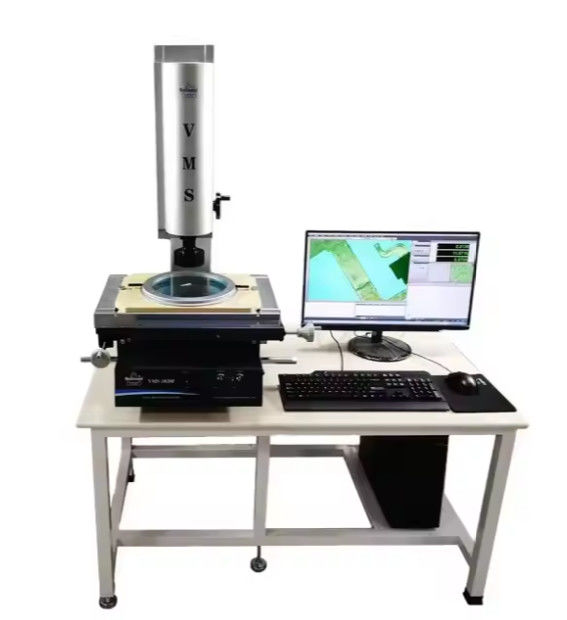

Σύστημα όρασης Πλήρως αυτόματο οπτικό εξοπλισμό CNC βίντεο CNC μηχανή μέτρησης τροχών

Περιγραφή του προϊόντος:

Βελτιωμένη ικανότητα επιθεώρησης με ηλεκτρικό δοκιμαστικό σύνολο με μεγέθυνση φακού 0,7-4,5X

Το όργανο μέτρησης οπτικής εικόνας είναι ένα εργαλείο υψηλής ακρίβειας που ενσωματώνει οπτική, μηχανική, ηλεκτρονική και υπολογιστική εικόνα

Χρησιμοποιεί ένα σύστημα οπτικής ενίσχυσης για τη μεγέθυνση του μετρούμενου αντικειμένου, το οποίο στη συνέχεια λαμβάνεται από κάμερες CCD και αποστέλλεται σε υπολογιστή για ανάλυση.Ο κύριος σκοπός του OIMI είναι η μέτρηση των διαστάσεων, γωνίες και θέσεις σύνθετων εξαρτημάτων ακριβείας με βάση το περίγραμμα και το σχήμα της επιφάνειας.

Το OIMI διαθέτει πολλά εξαιρετικά χαρακτηριστικά. Πρώτον, είναι εξαιρετικά ακριβές λόγω της χρήσης προηγμένης οπτικής και ηλεκτρονικής τεχνολογίας, η οποία του επιτρέπει να μετράει εντός της κλίμακας των μικρών.Το OIMI έχει τη δυνατότητα να ανιχνεύει και να προσδιορίζει γρήγορα χαρακτηριστικά εικόνας μέσω μιας αυτόματης και υπολογιστικής διαδικασίαςΕπιπλέον, διαθέτει μια εύκολη στη χρήση ενσωματωμένη διεπαφή λογισμικού και είναι εξοπλισμένη με ημιαυτόματες λειτουργίες για την απλούστευση των χειροκίνητων μετρήσεων.Το OIMI έχει ένα ευρύ φάσμα εφαρμογών στην ηλεκτρονική, μηχανών, καλούπιων και αυτοκινητοβιομηχανιών, διαδραματίζουν σημαντικό ρόλο στον έλεγχο της ποιότητας και τη βελτιστοποίηση των διαδικασιών.

Συνολικά, το OIMI επιτρέπει στους κατασκευαστές να αυξήσουν την ποιότητα των προϊόντων τους και την αποτελεσματικότητα της παραγωγής.Πολλές εταιρείες στη σύγχρονη μεταποιητική βιομηχανία μπορούν να βελτιώσουν σημαντικά την παραγωγή τους.

Χαρακτηριστικά:

Τα όργανα μέτρησης οπτικής εικόνας προσφέρουν πολλά πλεονεκτήματα, όπως στην ανίχνευση πολύπλοκων μερών.τα όργανα αυτά είναι ικανά να ανιχνεύουν πολλά μέρη ταυτόχρονα.

Επιπλέον, τα όργανα μέτρησης οπτικής εικόνας είναι σε θέση να πραγματοποιούν μετρήσεις χωρίς επαφή, βοηθώντας στην προστασία του αντικειμένου και αποφεύγοντας τυχόν σφάλματα που προκαλούνται από επαφή.

Η μέθοδος αυτή διαθέτει επίσης υψηλό βαθμό αυτοματισμού.

Όλα αυτά μπορούν να απολαυθούν με την γαλήνη του νου που έρχεται με ένα συμπαγές σχεδιασμό που είναι εύκολο στη συντήρηση και την επισκευή.Αυτά τα αποδοτικά μηχανήματα μπορούν να λειτουργήσουν σταθερά για παρατεταμένες χρονικές περιόδους..

Τεχνικές παραμέτρους:

Η διαδρομή του άξονα Χ είναι 200 mm και η διαδρομή του άξονα Y είναι 100 mm. Ο άξονας Ζ ταξιδεύει 200 mm (για εστίαση). Η ακρίβεια μέτρησης είναι 3+L/200 um. Η ανάλυση του άξονα Χ και του άξονα Y είναι και τα δύο 0,001 mm.Το μέγεθος της οθόνης είναι Ø 312Το εύρος περιστροφής της οθόνης είναι από 0° έως 360°, με ανάλυση 1 ́ ή 0,01°.Η προβολή αντικειμένου σε mm είναι Ø30Η απόσταση εργασίας σε mm είναι 77.7, 44.3, 38.4 και 25.3Το μέγιστο ύψος του εργαστηρίου είναι 90 mm για όλες τις τέσσερις επιλογές.Το σύστημα επεξεργασίας δεδομένων είναι το πολυλειτουργικό σύστημα επεξεργασίας δεδομένων DP-100 που εμφανίζεται στα αγγλικά και μπορεί να συλλέξει δεδομένα και να μετρήσει το σημείοΤο φως της μετάδοσης και της αντανάκλασης είναι 24V/150W-λαμπτήρα αλογόνου. Η ισχύς είναι 110V/ 220V ((AC), 50/60HZ, και η συνολική ισχύς είναι 400W.Η ψύξη είναι η ψυχρή αναγκαστική ψύξη αέραΟι διαστάσεις αυτής της συσκευής είναι 1750*920*1700mm ενώ το βάρος της μηχανής είναι 170kg.

Εφαρμογές:

Το χειροκίνητο σύστημα μέτρησης βίντεο YUYANG YYM-2010 είναι μια ιδανική λύση για βιομηχανικές εφαρμογές μέτρησης..Το σύστημα είναι εξοπλισμένο με φως επιφάνειας και φως μετάδοσης που χρησιμοποιεί LED, με ρυθμιζόμενη φωτεινότητα.Είναι ιδανικό για προφίλ προβολέα και χειροκίνητο σύστημα μέτρησης βίντεο.

Το χειροκίνητο σύστημα μέτρησης βίντεο YUYANG YYM-2010 παρέχει μια αξιόπιστη και ακριβή λύση μέτρησης για διάφορες βιομηχανίες.Η υψηλή ακρίβεια και ανάλυση αυτού του συστήματος εξασφαλίζουν την ακρίβεια και την επαναληπτικότητα των αποτελεσμάτων των μετρήσεωνΔιαθέτει επίσης ένα φιλικό προς το χρήστη σχεδιασμό με ρυθμιζόμενη φωτεινότητα και εύκολη λειτουργία, καθιστώντας το ιδανική επιλογή για βιομηχανικές εφαρμογές μέτρησης.Το σύστημα μέτρησης βίντεο YUYANG YYM-2010 είναι ένα εξαιρετικό εργαλείο για ακριβή και αποτελεσματική μέτρηση.

Υποστήριξη και υπηρεσίες:

Συσκευή και αποστολή:

Το ηλεκτρικό δοκιμαστικό σετ συσκευάζεται με ασφάλεια για να αποφεύγεται οποιαδήποτε ζημιά κατά τη μεταφορά.και άλλες περιβαλλοντικές συνθήκεςΤο προϊόν αποστέλλεται στη συνέχεια σε ασφαλές κουτί ή κουτί για προορισμό.
