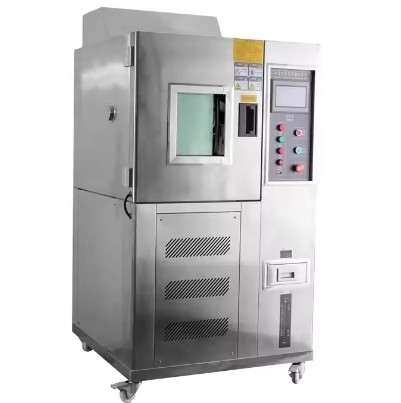

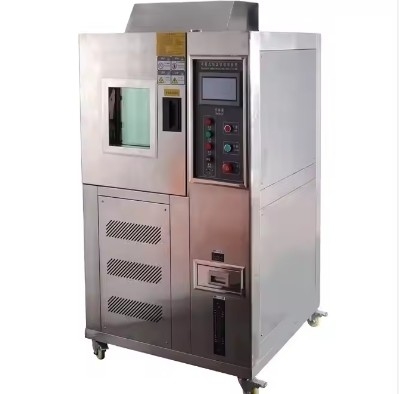

Περιβαλλοντικό θάλαμο δοκιμών με τριαστρωματικό παράθυρο ελαστικής κενού και λαμπτήρα εξοικονόμησης ενέργειας

Περιβαλλοντικό θάλαμο δοκιμών με τριαστρωματικό παράθυρο ελαστικής κενού και λαμπτήρα εξοικονόμησης ενέργειας

Εφαρμογή:

Αυτός ο θάλαμος δοκιμής θερμοκρασίας και υγρασίας χρησιμοποιείται ευρέως για τη δοκιμή των διαφόρων υλικών αντοχής στη θερμότητα, αντοχή στο κρύο, αντοχή στην ξηρότητα και αντοχή στην υγρασία.

κατάλληλο για τον έλεγχο ποιότητας ηλεκτρονικών ειδών, ηλεκτρικών συσκευών, οργάνων, τροφίμων, οχημάτων, μετάλλων, χημικών, δομικών υλικών, αεροδιαστημικών, ιατρικών κλπ.

Παροχή του πειράματος προσομοίωσης των φυσικών συνθηκών με τον καθορισμό της θερμοκρασίας και της υγρασίας του θαλάμου δοκιμής.

Πρότυπο δοκιμής:

GB/T 2423.1,2,3,4 ((Δοκιμή βασικής περιβαλλοντικής διαδικασίας δοκιμής ηλεκτρικών και ηλεκτρονικών προϊόντων)

Α: Μέθοδος δοκιμής χαμηλής θερμοκρασίας Β: Μέθοδος δοκιμής υψηλής θερμοκρασίας,Μέθοδος δοκιμής Ca:Μέθοδος δοκιμής σταθερής υγρασίας και θερμότητας.Db: Μέθοδος δοκιμής εναλλακτικής υγρασίας και θερμότητας

GB 10592 ((Τεχνικές προϋποθέσεις δοκιμαστικής αίθουσας υψηλών χαμηλών θερμοκρασιών)

Χαρακτηριστικά:

1. Εισαγωγή ελεγκτή οθόνης αφής LED, ((Κορέα TEMI880), φιλικό προς το χρήστη, λειτουργία εύκολη και απλή.

2Ο σχεδιασμός του στυλ είναι τέλειος, τύπου τόξου και επιφανειακή επικάλυψη ψεκασμού, υψηλής υφής εμφάνιση, χρήση ελαφρού χειριστή, εύκολη στη λειτουργία, ασφαλής και αξιόπιστη.

3. Μεγάλο παράθυρο παρατήρησης,ευρύ και φωτεινό οπτικό πεδίο.Χρησιμοποιήστε τριών στρωμάτων κενό επικάλυψη παράθυρο και Philips εξοικονόμηση ενέργειας λαμπτήρα φθορισμού, περιττή ομίχλη παρμπρίζ,κρατήστε καθαρή επίδραση παρατήρησης,να παρατηρεί την κατάσταση του δείγματος ανά πάσα στιγμή.

4- Διάθεση νερού και ηλεκτρικού ρεύματος για την εξασφάλιση της ασφάλειας, διαχωρισμός του καναλιού του συστήματος υγρασίας από την ισχύ, τον ελεγκτή και το κυκλώμα, για την αποφυγή διαρροής, βελτίωση της ασφάλειας.

Τεχνικές παραμέτρους:

Άρθρο: TNH-80 TNH-150 TNH-225 TNH-408 TNH-800 TNH-1000

Μέγεθος εσωτερικού (W*H*D) CM

40*50*40 50*60*50 50*75*60 65*85*80 80*100*100 100*100

Μέγεθος κουτίς ((W*H*D) CM

85*140*95/95*150*115/95*165*115/105*175*135/145*190*135/155*195*150

Ι. Απόδοση: αναφέρεται στο σύστημα ψύξης αέρα σε θερμοκρασία δωματίου 20 °C, χωρίς φορτίο

1,εύρος θερμοκρασίας: 0°C~ 150°C

2, εύρος υγρασίας: 20 ~ 98% RH

3, η σταθερότητα ελέγχου:

1) Θερμοκρασία: ± 0,5 °C

2) υγρασία: ± 2,5% RH

4, η ομοιομορφία κατανομής:

1) Θερμοκρασία: ± 2,0 °C

2) υγρασία: ± 3,0% RH

5, ο χρόνος θέρμανσης: από -20 °C έως 100 °C περίπου 45 λεπτά

6, ισχύς:AC 380V 50/60Hz

Δομή και υλικό

1, η διάσταση του εσωτερικού κουτιού:((Σ*Χ*Δ)500 ×600 ×500 (μμ) - Δεν ξέρω.150Λίτροσ

2, μέγεθος εξωτερικού κουτιού: (W*H*D)1020 × 1650 × 1030 (mm)

3, υλικό εσωτερικού κουτιού: SUS # 304 αντηλιακή επιφάνεια από ανοξείδωτο χάλυβα

4, υλικό εξωτερικού κουτιού: SUS # 304 πλάκα από ανοξείδωτο χάλυβα στυλ κόκκους άμμου

5, το στρώμα μόνωσης: υψηλής πυκνότητας άκαμπτο αφρό PU και το 24K γυάλινο μαλλί

6, πόρτα:

1) μονή πόρτα, με το αριστερό χέρι ανοίξτε την πόρτα, η λαβή στα αριστερά,

2) το παράθυρο 280 × 300 × 35mm multiwall υψηλής ευκρίνειας ηλεκτρική θέρμανση demist σκληρό γρασίδι

3) Το εσωτερικό κουτί εξοπλισμένο με εισαγόμενο λαμπτήρα φθορισμού ισχύος 11W

8, ανεμιστήρας άντλησης: κινητήρας μήκους 60W με δύο σετ περιστροφών τύπου πολλαπλών φτερών

9, θέρμανση: θέρμανση από ανοξείδωτο χάλυβα με σχήμα σωλήνα ακτινοβολίας τύπου πτερυγίου

10, τα εξαρτήματα του φούρνου: 2 σετ ρυθμιζόμενης στρώσης με 2 ράφια από ανοξείδωτο χάλυβα

11, η τρύπα δοκιμής: η τρύπα ø50 mm στα αριστερά του σώματος της μηχανής με καπάκι από ανοξείδωτο χάλυβα

12, το πάνελ ελέγχου

1) Εναλλακτικός διακόπτης πίεσης τύπου φωτισμού 2 μονάδες

2) Ρυθμιστής θερμοκρασίας και υγρασίας 1 τεμάχιο

3) Διακόπτης ρεύματος 1

13, δεξαμενή νερού

1) μία δεξαμενή νερού από ανοξείδωτο χάλυβα 24L που είναι κατασκευασμένη μπροστά

ΙΙΙ. το σύστημα ψύξης

1) πρωτότυποΤεκούμσεσυμπιεστήεισαγόμενο από τη Γαλλία,μοντέλο:CAJ2464-J

2) φιλικά προς το περιβάλλον ψυκτικά

3) συμπυκνωτής τύπου πτερυγίου με ανεμιστήρα ψύξης

4) πολλαπλών σταδίων εξατμιστήρα που μπορεί να ρυθμίσει αυτόματα την χωρητικότητα φορτίου

5) Άλλα εξαρτήματα: βελτιωμένο αποξηρατικό, διαχωριστικά ελαίων, διακόπτης προστασίας πίεσης και οπτικό παράθυρο ροής ψυκτικού

6) Το μηχάνημα υιοθετεί ψύξη δύο τμημάτων

V. το σύστημα ελέγχου

1, λειτουργία ελέγχου: ισορροπημένο σύστημα ελέγχου υγρασίας θερμοστάτη (BTHC), το SSR ελέγχου PID, έτσι ώστε η θερμότητα και η υγρασία να είναι ίσες με την ποσότητα απώλειας θερμότητας και υγρασίας,Έτσι η μηχανή έχει μακροχρόνια σταθερότητα.

2, ελεγκτής θερμοκρασίας και υγρασίας: "TEMI-850" αγγλική διεπαφή, η οθόνη εμφανίζει δεδομένα και πληροφορίες διαδραστικά,ρυθμιζόμενο φως πίσω από την οθόνη.

1) Ανάλυση: 0,01 °C, 0,01% R.H.

2) Πεδίο θερμοκρασίας: 0 °C ~ +150 °C

3) Περιοχή υγρασίας: 10% ~ 99,9% R.H.

4) Τμήμα προγράμματος: 10 ομάδες με 100 τμήματα μνήμης προγράμματος

5) Κάθε τμήμα μπορεί επίσης να ρυθμίσει τη θερμοκρασία, την υγρασία και το χρόνο, επαναλειτουργήσει 999 φορές

6) Το πρόγραμμα τρέχει με λειτουργία αναμονής, άλματος και λειτουργίες μνήμης

7) το μηχάνημα έχει την προεπιλεγμένη τιμή των λειτουργιών διακοπής και προγράμματος διακοπής

8) Ξεκινήστε και σταματήστε με τις εντολές ραντεβού και αποτυχίας

9) θερμοσκόπιο: PT-100 2 τεμάχια

10) Τα κύρια στοιχεία του συστήματος είναι εξοπλισμένα με μια μονάδα διεπαφής ανιχνευτών ασφαλείας, όταν εμφανίζεται η μη φυσιολογική βλάβη, οι συνθήκες βλάβης.εμφανίζεται αμέσως από την οθόνη και η παροχή ενέργειας αποκόπτεται αυτόματα.

11) το μηχάνημα διαθέτει μια συσσωρευτική απεικόνιση χρόνου λειτουργίας, διαθέσιμη για τον χρόνο λειτουργίας του μηχανήματος και τον χρόνο λειτουργίας για αναφορά.

VI. διατάξεις προστασίας ασφαλείας:

1. Ελεγκτής ισχύος μηδενικού διασταυρούμενου θυρίστορα SSR 2 ομάδες

2. διακόπτης καύσης κατά του αέρα

3. 1 σύνολο διακόπτη προστασίας από το νερό

4. Διακόπτης προστασίας συμπιεστή υψηλής πίεσης

5. Διακόπτης προστασίας από υπερφόρτωση του συμπιεστή

6. Διακόπτης προστασίας από υπερστροφή του συμπιεστή

7. καλωδίων προστασίας γραμμών και τερματικού τύπου περιβλήματος

8. 16Α 3Π Προστατευτική διάταξη υπέρβασης 1 τεμάχιο

9. 1P6A συσκευή υπερφόρτωσης 1 τεμάχιο

VII. περιβάλλον λειτουργίας: 5 ~ 30 °C

Μέγεθος συσκευασίας από αντισυμβατό:Α117cm xW117cm xH187cm

Ακαθάριστο βάρος: περίπου 300 kg
