Φωτισμός: | Χρησιμοποιείται φως επιφάνειας και φως μετάδοσης LED, ρυθμιζόμενη φωτεινότητα | Τρόπος λειτουργίας: | Έλεγχος προγράμματος |
---|---|---|---|
Ακριβότητα μέτρησης: | ±3,5μm | Αποφάσεις: | 0.001 (mm) |
Προβολή αντικειμένων: | 7~1,1 mm | Δρόμος ανύψωσης στον άξονα Z (mm): | 150 mm (AUTO FOCUS) |
κάμερα: | SONY1 / 3" χρωματική κάμερα CCD | Βάρος (σε κιλά): | 170 |
Υψηλό φως: | Μηχανή CNC 2D μετρήσεων οπτικών συντεταγμένων,Μηχανή CNC μετρήσεων συντεταγμένων ακριβείας,Ηλεκτρικό σύνολο δοκιμών με κάμερα CCD |

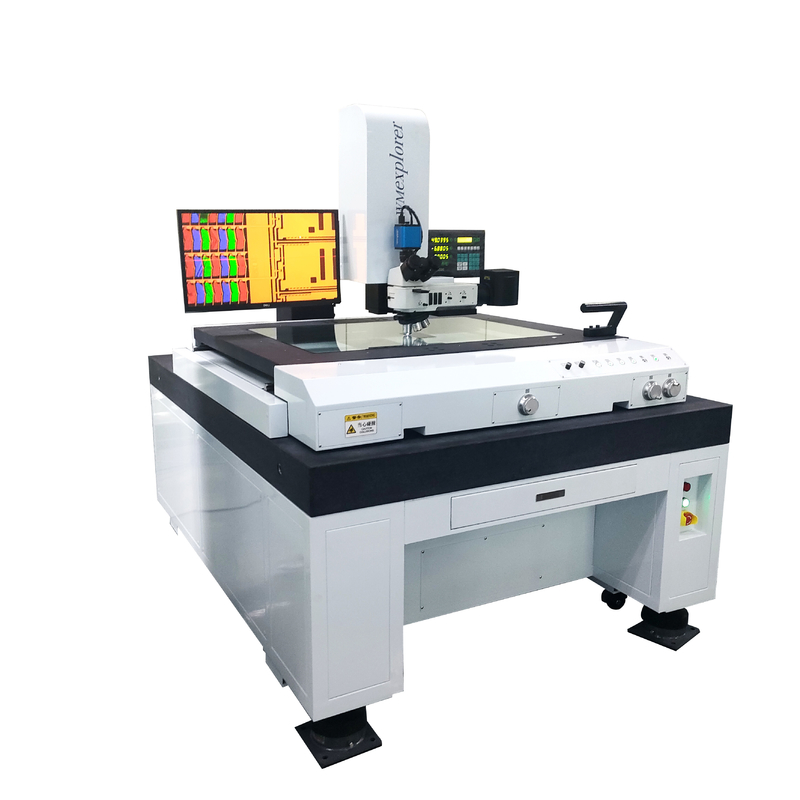

Ακριβής 2D οπτική συντεταγμένη μετρητής CNC με SONY 1/3 "χρωματική κάμερα CCD
Το όργανο μέτρησης οπτικής εικόνας είναι ένα όργανο μέτρησης υψηλής ακρίβειας, υψηλής απόδοσης και υψηλής αξιοπιστίας που συνδυάζει οπτική, μηχανική,τεχνολογίες ηλεκτρονικής επεξεργασίας εικόνας και επεξεργασίας εικόνας από υπολογιστήΤο αντικείμενο που πρέπει να μετρηθεί μεγεθύνεται πρώτα από το σύστημα οπτικής ενίσχυσης και στη συνέχεια το σύστημα κάμερας CCD καταγράφει τα χαρακτηριστικά της εικόνας και στέλνει τα δεδομένα στον υπολογιστή για ανάλυση.Αυτό το όργανο χρησιμοποιείται κυρίως στην επιθεώρηση και τον έλεγχο ποιότητας διαφόρων πολύπλοκων εξαρτημάτων ακριβείας, όπως ο προσδιορισμός των διαμορφώσεων των διαγράμματος και της επιφάνειας, του μεγέθους, της γωνίας και της θέσης.
Τα χαρακτηριστικά του οπτικού οργάνου μέτρησης εικόνας περιλαμβάνουν: υψηλή ακρίβεια, λόγω της χρήσης προηγμένης οπτικής και ηλεκτρονικής τεχνολογίας που μπορεί να μετρήσει αντικείμενα με ακρίβεια επιπέδου μικρών·ταχεία ανίχνευση μέσω της αυτόματης αναγνώρισης και επεξεργασίας των χαρακτηριστικών της εικόνας μέσω υπολογιστή· εύκολη λειτουργία μέσω φιλικής προς το χρήστη διεπαφής λειτουργίας και λειτουργιών αυτοματισμού· και τέλος, χρησιμοποιείται σε πολλές βιομηχανίες όπως ηλεκτρονικά, μηχανήματα, καλούπια,για την ανίχνευση εξαρτημάτων ακριβείαςΣυνολικά, το όργανο μέτρησης οπτικής εικόνας είναι ένα πολύ σημαντικό εργαλείο στη σύγχρονη βιομηχανία παραγωγής, καθώς βελτιώνει αποτελεσματικά την ποιότητα του προϊόντος και αυξάνει την παραγωγικότητα.
Τα όργανα μέτρησης οπτικής εικόνας προσφέρουν πολλά πλεονεκτήματα, όπως η ικανότητα ανίχνευσης πολύπλοκων μερών, συμπεριλαμβανομένων καμπυλών, επιφανειών, τρυπών κ.λπ.Παρέχει επίσης μέτρηση χωρίς επαφή ώστε να προστατεύεται το αντικείμενο που πρέπει να μετρηθεί και να αποφεύγονται σφάλματα λόγω επαφήςΤο σύστημα αυτό διαθέτει υψηλό βαθμό αυτοματισμού που επιτρέπει την αυτοματοποιημένη μέτρηση και βελτιώνει την ταχύτητα και την ακρίβεια της διαδικασίας.ο συμπαγής σχεδιασμός του εξασφαλίζει την ευκολία συντήρησης και επισκευής και την ικανότητα σταθερής εργασίας για μεγάλες ώρες.
Ο άξονας Χ έχει διαδρομή 200 mm, ο άξονας Y έχει διαδρομή 100 mm και ο άξονας Z έχει διαδρομή 200 mm (για εστίαση) με ακρίβεια μέτρησης 3 + L/200 um.
Η ανάλυση στον άξονα Χ και στον άξονα Y είναι 0,001 mm και το μέγιστο ύψος του εργαστηρίου είναι 90 mm. Το μέγεθος της οθόνης είναι Ø 312 με περιστροφικό εύρος 0°~360°,και η ανάλυση στον άξονα Χ και στον άξονα Y είναι 1 ́ ή 00,01°.
Οι επιλογές μεγέθυνσης φακού είναι 10X, 20X, 50X και 100X με θέσεις αντικειμένων των Ø30, Ø15, Ø6 και Ø3 και αποστάσεις εργασίας 77.7, 44.3- 38.4Το σύστημα αυτό διαθέτει ένα πολυλειτουργικό σύστημα επεξεργασίας δεδομένων DP-100, το οποίο μπορεί να χρησιμοποιηθεί για τη συλλογή δεδομένων και τη μέτρηση του σημείου, της γραμμής, του κύκλου, της γωνίας και της απόστασης.
Επιπλέον, ο φωτισμός της μετάδοσης και της αντανάκλασης είναι λαμπτήρας αλογονίου 24V/150W, η ισχύς είναι 110V/220V ((AC), 50/60HZ, και η συνολική ισχύς είναι 400W. Έχει σύστημα ψύξης με ψυχρό αναγκαστικό αέρα,διαστάσεις 1750*920*1700mm και βάρος 170kg.
ΗYUYANG YYM-2010Το χειροκίνητο σύστημα μέτρησης βίντεο είναι ένα 2D μηχανή μέτρησης οπτικών συντεταγμένων CNC που έχει σχεδιαστεί και κατασκευαστεί στο Dongguan.Είναι εξοπλισμένο με συνολική μεγέθυνση 30~230X και ακρίβεια μέτρησης ±3Η ανάλυση αυτού του μηχανήματος είναι 0,001 (mm). Ο τρόπος λειτουργίας είναι ο έλεγχος προγράμματος και η διάσταση του μηχανήματος είναι 500*700*1100.Είναι ένα τέλειο εργαλείο για χειροκίνητο σύστημα μέτρησης βίντεο και 2D οπτική συντεταγμένη μέτρηση.
Παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για το ηλεκτρικό τεστ. Η τεχνική υποστήριξη και η ομάδα εξυπηρέτησης μας είναι διαθέσιμη 24/7 για να σας βοηθήσει με τυχόν ερωτήσεις που μπορεί να έχετε σχετικά με το προϊόν.Έχουμε μια ομάδα εκπαιδευμένων επαγγελματιών που μπορούν να σας βοηθήσουν με την εγκατάστασηΠαρέχουμε επίσης κατάρτιση και εκπαίδευση για το προϊόν για να διασφαλίσουμε ότι μπορείτε να χρησιμοποιείτε το προϊόν αποτελεσματικά και αποτελεσματικά.Η τεχνική μας υποστήριξη και η ομάδα εξυπηρέτησης δεσμεύεται να παρέχει την καλύτερη δυνατή εμπειρία εξυπηρέτησης πελατών..
Εάν έχετε οποιεσδήποτε ερωτήσεις σχετικά με το ηλεκτρικό μας σετ δοκιμών, επικοινωνήστε μαζί μας στο [support@example.com] και θα σας απαντήσουμε το συντομότερο δυνατόν.
Συσκευή και αποστολή ηλεκτρικού συνόλου δοκιμών
Το ηλεκτρικό δοκιμαστικό σετ πρέπει να συσκευάζεται ως εξής:
Το ηλεκτρικό δοκιμαστικό σετ θα πρέπει να αποστέλλεται από αξιόπιστη υπηρεσία ταχυμεταφορών και θα πρέπει να περιλαμβάνει πληροφορίες παρακολούθησης για να διασφαλίζεται ότι φτάνει με ασφάλεια και εγκαίρως.
