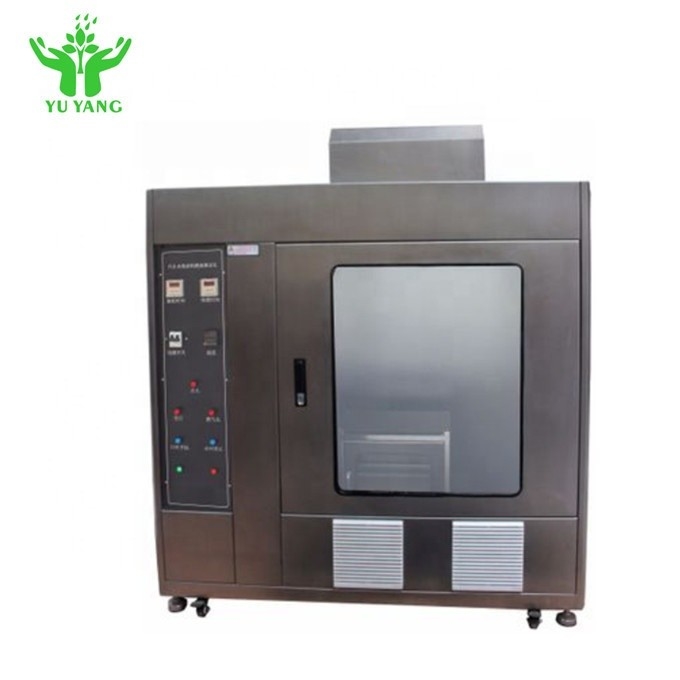

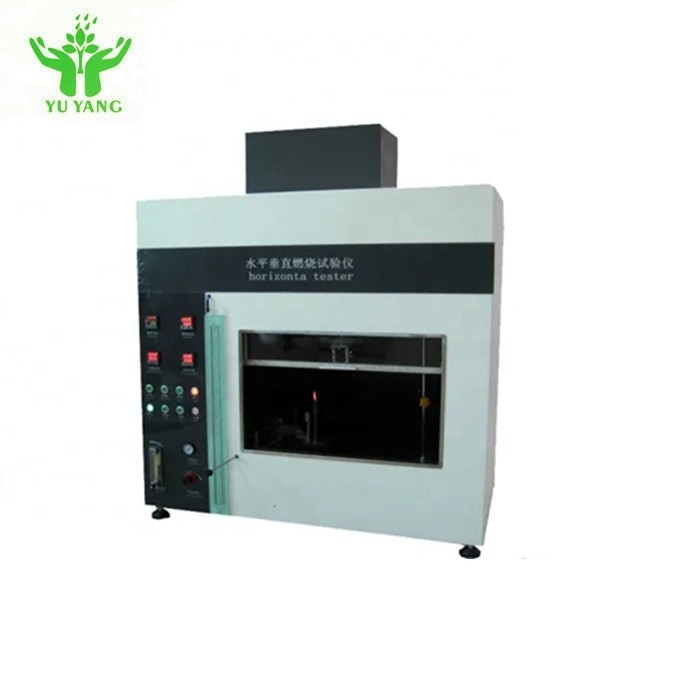

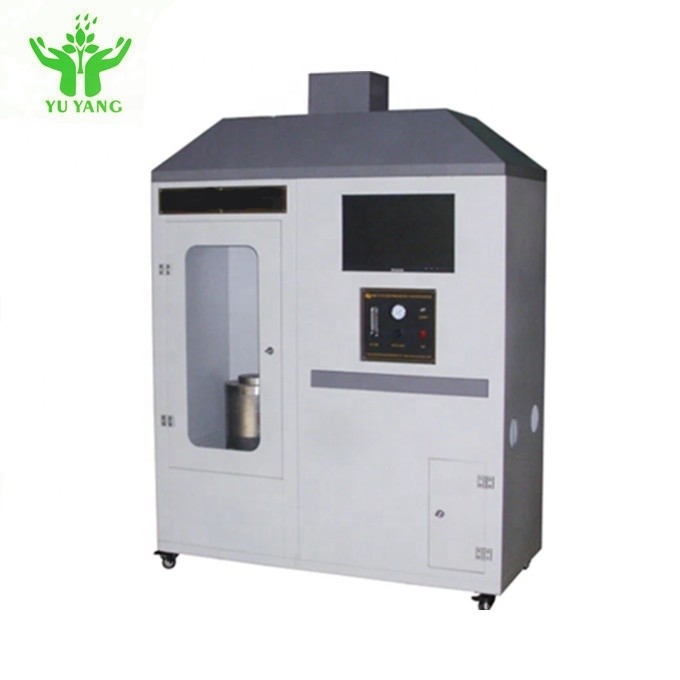

Κατακόρυφος 25mm εξοπλισμός δοκιμής ευφλέκτου UL94 IEC707 για το πλαστικό

UL94 κάθετος φλογών δοκιμής εξοπλισμός δοκιμής αιθουσών πλαστικός

Περιγραφή:

Πρότυπα:

GB/T 2408, GB/T 4610, UL94, ASTM D1929, IEC707

Δομές:

1. Αίθουσα δοκιμής: Η μπροστινή πόρτα είναι εξοπλισμένη με ένα παράθυρο και ένα αδιαφανές γείσο που μπορούν να εμποδίσουν το παράθυρο. Το κατώτατο σημείο του τετραγωνικού κιβωτίου είναι εξοπλισμένο με ένα φύλλο αλουμινίου αργιλίου ανατίναξης για να αποτρέψει την υπερπίεση, και η κορυφή είναι εξοπλισμένη με μια ρυθμίζοντας συσκευή πίεσης μέσα στο κιβώτιο.

2. Εσωτερικές διαστάσεις: ύψος 914 ± 3mm, πλάτος 914 ± 3mm, βάθος 610 ± 3mm

3. Εξωτερικές διαστάσεις: ύψος 1680mm, πλάτος 1450mm, βάθος 850mm (αυτό το μέγεθος είναι για την αναφορά μόνο)

4. Υλικό: πιάτο χάλυβα 1.5mm, ηλεκτροστατικό χρώμα άσπρου ρυζιού ψησίματος, μαύρο χρώμα μέσα

5. Φωτοηλεκτρικό σύστημα μέτρησης:

5.1 πηγή φωτός: 6.5V πυρακτωμένος λαμπτήρας, ελαφρύ μήκος κύματος 400~750nm.

5.2 δέκτης: Το φωτοκύτταρο πυριτίου, η ελαφριά μετάδοση είναι 0% για κανένα φως, και η ελαφριά μετάδοση είναι 100% χωρίς παρεμπόδιση.

6. Κώνος ακτινοβολίας:

6.1 κώνος ακτινοβολίας: Αποτελείται από ένα στοιχείο θέρμανσης με μια εκτιμημένη δύναμη 2600W, η οποία μπορεί να παρέχει την ένταση ακτινοβολίας 10KW/m2~50KW/m2 στο κέντρο της επιφάνειας δειγμάτων.

6.2 θερμάστρα κώνων ακτινοβολίας: δύναμη 3000W, ανεξάρτητος μονοφασικός ελεγκτής θερμοκρασίας μετασχηματιστών απομόνωσης, thyristor έλεγχος μετασχηματιστών παροχής ηλεκτρικού ρεύματος

6.3 μετρητής ροής θερμότητας: μια επίπεδη περιοχή με μια μετρώντας σειρά 50 kw/m2 και μια λαμβάνουσα έκταση ακτινοβολίας 10 χιλ., με την υδρόψυξη

6.4 Igniter συσκευών δοκιμής ευφλέκτου πυκνότητας καπνού: Το igniter ακροφύσιο αποτελείται από το σωλήνα χαλκού ανοιγμάτων Φ4.0mm, και η οριζόντιας μέτρηση μήκους φλογών και είναι 30mm.

7. Σύστημα καύσης: αποτελείται από μια ρυθμίζοντας βαλβίδα πίεσης, ένα φίλτρο, έναν μετρητή ροής ρυθμίζοντας βαλβίδων, και έναν καυστήρα.

7.1 το αέριο είναι προπάνιο με μια αγνότητα 95% ή περισσότεροι

7.2 καυστήρας: αποτελείται από igniter και ένα ακροφύσιο. Το ακροφύσιο είναι σε μια οριζόντια θέση 10 χιλ. επάνω από την ανώτερη επιφάνεια του δείγματος και τοποθετημένος στο κέντρο του δείγματος.

Προδιαγραφή:

Θερμοκρασία δοκιμής: 0~500℃

Ακρίβεια θερμοκρασίας: ± 1 ℃

Ανοίγοντας διάμετρος: 25mm

Ροή αέρα: 0~100mm/s (διευθετήσιμος)

Δύναμη: AC220V, 50HZ

Διάσταση: L1400*W600*H1900 (χιλ.)

Το πειραματικό μέρος της συσκευής είναι το ακόλουθο: το κοχύλι φούρνων, σωλήνας φούρνων, εσωτερικός σωλήνας, δίσκος δειγμάτων, σακάκι θέρμανσης, μόνωση, θερμικός, πηγή αέρα, συσκευή ελέγχου θερμοκρασίας, αυτόματη συσκευή ανάφλεξης.
