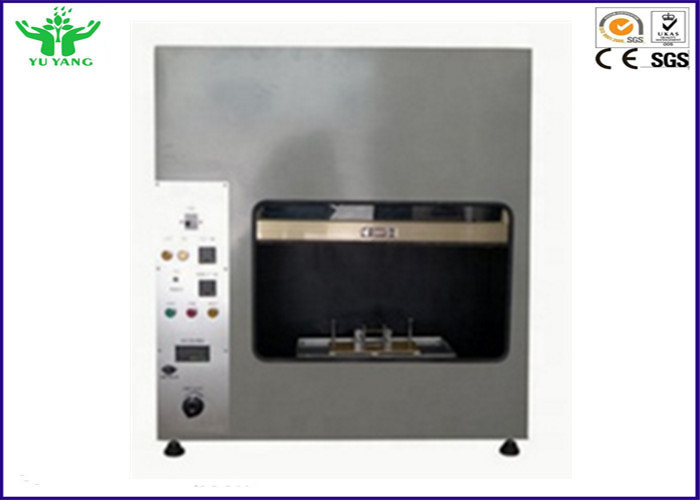

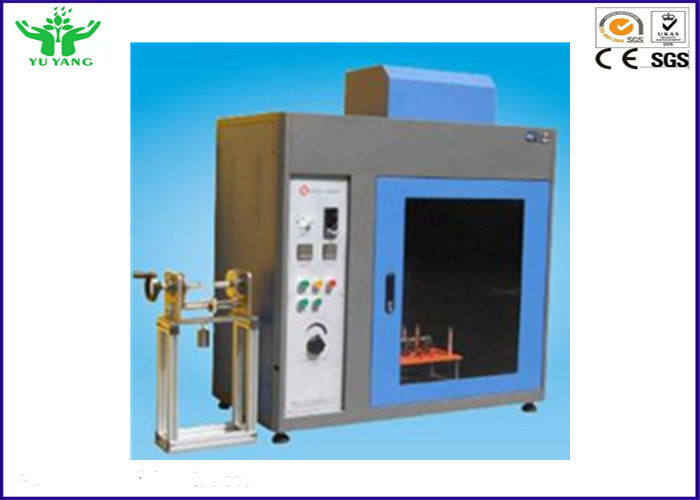

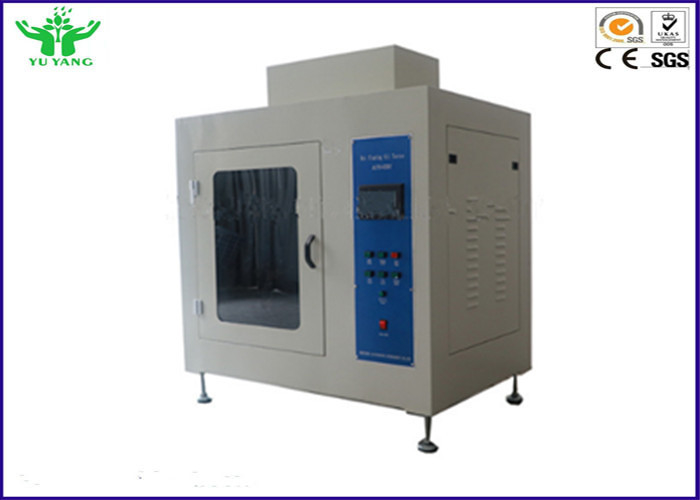

IEC 60695-2-20 καυτός καλωδίων ανάφλεξης δοκιμής ελεγκτής ανάφλεξης καλωδίων συσκευών καυτός

Εφαρμογή:

Είναι κατάλληλο για τα ηλεκτρικά και ηλεκτρονικά προϊόντα, υλικά οικιακών συσκευών να γίνει η επικίνδυνη δοκιμή ανάφλεξης. Μιμείται την πηγή θερμότητας ή η πηγή ανάφλεξης μιμείται το τμήμα πυράκτωσης και υπερφορτώνει την αντίσταση που μπορεί να προκαλέσει τη θερμική πίεση σε σύντομο χρονικό διάστημα. Η δοκιμή ανάφλεξης σπειρών καυτός-καλωδίων υιοθετεί το συγκεκριμένο μέγεθος (Dia: 0.5mm Μήκος: 250mm) και συγκεκριμένο υλικό (Ni80/Cr20) της λουρίδας θερμαστρών που προ-ανοπτείται με απαιτημένος τη δύναμη (0.26W/mm) και τον καθορισμένο χρόνο (8s~12s). Κατόπιν λουρίδα θερμαστρών σπειρών στο δείγμα για 5 κύκλους σύμφωνα με ορισμένη ένταση τυλίγματος καλωδίων (5.4N) και ορισμένη απόσταση τυλίγματος καλωδίων (6.35mm). Κατόπιν πάρτε το δείγμα με το τύλιγμα της λουρίδας θερμαστρών στη δοκιμή έως ότου ορίζουν 120s κάτω από η δύναμη ότι θέρμανσης (0.26W/mm) οι χρήστες μπορεί να κρίνει τον κίνδυνο πυρκαγιάς σύμφωνα με το εάν το δείγμα αναφλέγει και αναφλέξτε το χρόνο.

Παράμετρος:

Προδιαγραφές:

Ανοπτήστε την απόσταση κατόχων: 250mm

Απόσταση και ύψος κατόχων δειγμάτων: 70mm

Ύψος: 60mm (η απόσταση από την επιφάνεια στάσεων στην επιφάνεια πιάτων συνδετήρων)

Ένταση τυλίγματος καλωδίων και η απόστασή του: 5.4N±0.05N, 6.3mm±0.2mm (μέσα σε 31.5mm±0.5mm, κουλουριάστε τον κύκλο 5, τα εθνικά πρότυπα είναι 6mm)

Ανοπτώντας χρόνος και δύναμη: 8s~12s (η ψηφιακή επίδειξη μπορεί να προετοιμαστεί). 0.26W/mm±4% (η ψηφιακή επίδειξη είναι διευθετήσιμη)

Εξεταστικοί χρόνος και δύναμη 120s (η ψηφιακή επίδειξη 1s~999.9s μπορεί να προετοιμαστεί), 0.26W/mm±4% (η ψηφιακή επίδειξη είναι διευθετήσιμη)

Πρότυπα:

GB4943 - 2001, IEC60950: 1999, IEC60695-2-20, UL60950, ASTM D3874 – 1997
