CO. ΟΡΓΆΝΩΝ DONGGUAN YUYANG, ΕΠΕ
Κατασκευαστής καλής ποιότητας της Κίνας του εξοπλισμού δοκιμής
Τόπος καταγωγής: | Κίνα |
Μάρκα: | YUYANG |
Πιστοποίηση: | ISO |
Αριθμό μοντέλου: | Pci-2 |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | ΠΕΡΊΠΤΩΣΗ ΚΟΝΤΡΑΠΛΑΚΈ |
Χρόνος παράδοσης: | 15 ημέρες |
Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
Λέξη-κλειδί: | Αρχικό τρέχον σύστημα ελεγκτών εγχύσεων | Τροφοδοσία: | AC220V ± 10%, 50Hz/60Hz |
---|---|---|---|
Ικανότητας: | 25kva | Ρεύμα εξόδου: | 2500A |
ΛΕΙΤΟΥΡΓΙΑ: | Εγχειρίδιο | Εγγύηση: | 1 έτος |
Υψηλό φως: | ηλεκτρική δοκιμή εξοπλισμού,ηλεκτρική εξάρτηση δοκιμής |
Αρχικό τρέχον σύστημα ελεγκτών εγχύσεων με το χρονόμετρο διακοπτών
Ι. εισαγωγή:
Ο αρχικός τρέχων ελεγκτής εγχύσεων σειράς PCI εφαρμόζεται στο ηλεκτρικό σύστημα για τη δοκιμή διακοπτών, τη δοκιμή συστημάτων προστασίας και τη δοκιμή τρεχόντων μετασχηματιστών. Το τρέχον σύνολο δοκιμής εγχύσεων παράγει έναν υψηλής τάσης από την παροχή ηλεκτρικού ρεύματος για να μιμηθεί το εκτιμημένο ρεύμα ή το ρεύμα ελαττωμάτων στο αρχικό κύκλωμα του εξοπλισμού δύναμης.
Το αρχικό σύστημα δοκιμής εγχύσεων 1000A/15KVA σχεδιάζεται στο ενσωματωμένο πρότυπο.
.
Χαρακτηριστικά γνωρίσματα:
1 υψηλής τάσης παραγωγή που εγχέεται στο κύριο κύκλωμα του ηλεκτροφόρου καλωδίου για να μιμηθεί το ρεύμα ελαττωμάτων. Κατόπιν ελέγξτε εάν το σύστημα προστασίας θα χρησιμοποιηθεί σύμφωνα με το σχέδιο.
2 η υψηλής τάσης παραγωγή ενέχυσε στον αρχικό του τρέχοντος μετασχηματιστή και μετρά έπειτα το εγκατεστημένο ρεύμα από δευτεροβάθμιο
από το όργανο μέτρησης λάθους για να ελέγξει την αναλογία λάθος και τη μετατόπιση φάσης του CT.
3 υψηλής τάσης παραγωγή που εγχέεται στο κύριο κύκλωμα του διακόπτη για να μιμηθεί το εκτιμημένο ρεύμα σε αρχικό. Κατόπιν ελέγξτε τη σταθερότητα του διακόπτη σύμφωνα με τη διαδικασία ανόδου θερμοκρασίας.
4 αυτό το αρχικό τρέχον σύνολο δοκιμής εγχύσεων θεωρείται επίσης ως υψηλής τάσης πηγή εναλλασσόμενου ρεύματος στη δοκιμή εξοπλισμού ή καλωδίων δύναμης.
5.Current μετριέται από το δευτεροβάθμιο του τρέχοντος μετασχηματιστή που εγκαθίσταται στον εσωτερικό του τρέχοντος ενισχυτή.
ΙΙΙ. προδιαγραφές:
1 | Παροχή ηλεκτρικού ρεύματος | AC220V ή εναλλασσόμενο ρεύμα 400V, 45Hz~65Hz. Η τάση παροχής ηλεκτρικού ρεύματος είναι εξαρτάται από την ικανότητα παραγωγής ισχύος, όπως κατωτέρω. |
2 | Χαρακτηριστικό ρεύμα παραγωγής |
500A ή 1000A ή 2000A Χαρακτηριστική ικανότητα 3KVA ή 5KVA or10KVA or15KVA παραγωγής |
3 | Τάση Impendence | 8% |
4 | Μη απασχόλησης ρεύμα | 6% |
5 | Τρέχουσα διαστρέβλωση | <5> |
6 | Μονάδα επίδειξης | 4 και 1/2 τρέχων μετρητής digitals |
7 | Μέγιστο λάθος μέτρησης | 0.5%RDG+5D |
8 | Προαιρετικό χρονόμετρο | 1)ψηφιακό χρονόμετρο 4 από 0~9999s/0~999.9s το /0 ~99.99s, ακρίβεια 0.5%RDG+5D 2)ψηφιακό χρονόμετρο 5 από 0~99999s/0~9999.9s το /0 ~999.99s, ακρίβεια 0.2%RDG+2D 3)ψηφιακό χρονόμετρο 6 από 0~999999s/0~99999.9s το /0 ~9999.99s, ακρίβεια 0.1%RDG+1D |
9 | Θερμοκρασία εργασίας | 0~40 Γ, υγρασία <90> |

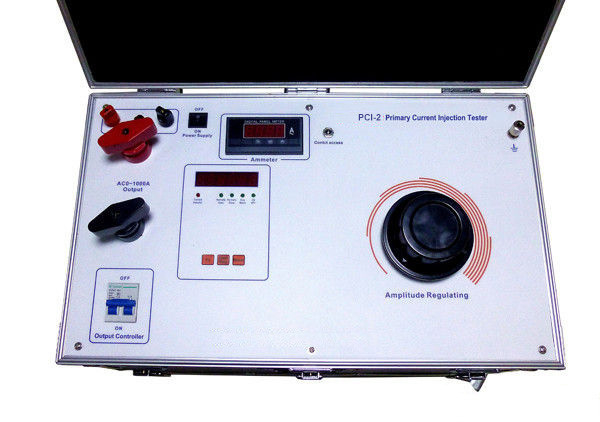

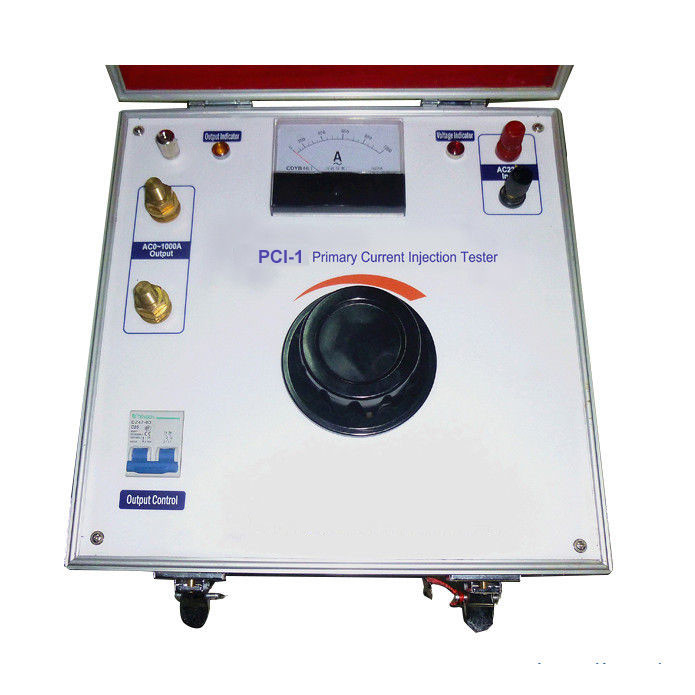

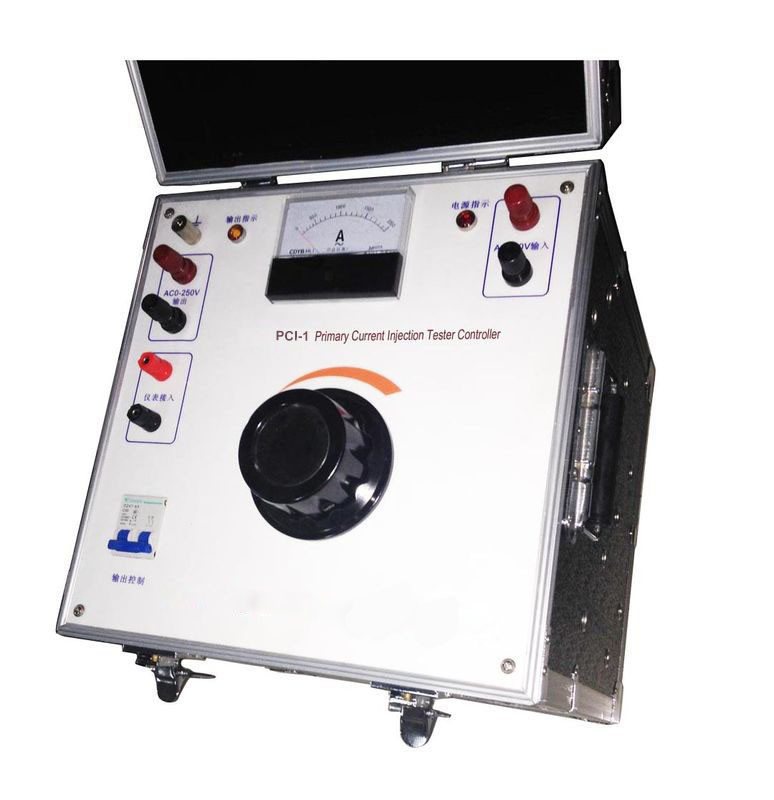

Φωτογραφία του αρχικού τρέχοντος συστήματος δοκιμής εγχύσεων 25KVA/2500A
