Καίγοντας εξοπλισμός δοκιμής χαρακτηριστικών επιφάνειας οικοδομικών υλικών εργαστηρίων UL723 ASTM E84
Εφαρμογή:
Αυτή η μέθοδος ισχύει για να καθορίσει τα χαρακτηριστικά καψίματος επιφάνειας των οικοδομικών υλικών και το ποσοστό διάδοσης φλογών εκτεθειμένων επιφανειών όπως οι τοίχοι και οι οροφές (συμπεριλαμβανομένων των στερεών πλαστικών), συγχρόνως πυκνότητα καπνού μέτρου.
Αυτή η μέθοδος δοκιμής ισχύει για την εκτεθειμένη επιφάνεια που περιλαμβάνει την οροφή ή τους τοίχους, υπό τον όρο ότι τα υλικά ή ολόκληρη η συνέλευση, με τη δομική ποιότητά του ή την πτυχή στις οποίες εξετάζεται και προορίζεται για να χρησιμοποιήσει είναι σε θέση να υποστηριχθούν σε θέση ή ενισχυτικός κατά τη διάρκεια της περιόδου δοκιμής. Η μέθοδος χρησιμοποιείται για να καθορίσει την αντίστοιχη συμπεριφορά καψίματος του υλικού με την παρατήρηση της φλόγας που διαδίδεται κατά μήκος του δείγματος δοκιμής. Οι εκθέσεις γίνονται για τη φλόγα που διαδίδονται και την πυκνότητα καπνού που αναπτύσσεται και δεν είναι απαραιτήτως μια σχέση μεταξύ των δύο μετρήσεων.
Πρότυπα:
ASTM E84: τυποποιημένη μέθοδος δοκιμής για τα χαρακτηριστικά καψίματος επιφάνειας των οικοδομικών υλικών
UL723: δοκιμή για τα χαρακτηριστικά καψίματος επιφάνειας των οικοδομικών υλικών
Παράμετροι:
1. Δύναμη: AC380V±10%
2. Ανώτατη δύναμη: 5KW

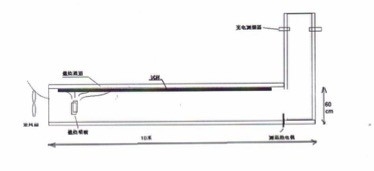

3. Φούρνος σηράγγων δοκιμής: μήκος 7.62M, διατομή 0.45M ανοικτών τελών * 0.3M, firebrick ανώτατη θερμοκρασία 2500℃
4. Η αίθουσα δοκιμής αποτελείται από 16 isometric παράθυρα παρατήρησης, και ένα παράθυρο παρατήρησης πυρκαγιάς, το οποίο είναι ένα υψηλής θερμοκρασίας γυαλί χαλαζία διπλός-στρώματος, πλαίσιο ανοξείδωτου SUS304.
5. Υιοθετήστε τη δομή σφραγίδων νερού, οι δύο πλευρές του πιάτου κάλυψης δειγμάτων είναι σπασμένες στη δεξαμενή κατά τη διάρκεια της δοκιμής, προκειμένου η απόδοση σφράγισης είναι καλύτερη.
6. Ο κολπίσκος αέρα είναι διευθετήσιμο παραθυρόφυλλο, το οποίο θα μπορούσε να ελέγξει τη ροή αέρα μέσα στο φούρνο ακριβέστερα.
7. Θερμοηλεκτρικό ζεύγος: Κ-τύπος, διάμετρος 3mm, 3 σύνολα, ωμέγα ΗΠΑ εισαγόμενες, υψηλή ακρίβεια, μακριά ζωή υπηρεσιών, που μετρά τη σειρά: ≤1300 ℃
8. Λιμένας εξάτμισης: όποιος είναι από το ορθογώνιο που στρογγυλεύει, διάμετρος 406mm
9. Μέτρηση πυκνότητας καπνού: εγκαταστήστε τη θέση είναι φούρνος σηράγγων απόστασης 4.9~12.2M.
10. Εγκατάσταση καυστήρων αερίου: ο καυστήρας θα χωριστεί κατά διαστήματα 305mm από το τέλος πυρκαγιάς της αίθουσας δοκιμής, και 190mm κάτω από την κατώτερη επιφάνεια του δείγματος δοκιμής.
11. Η πηγή φωτός: δύο καυστήρες αερίου, γύρω από την απόσταση 203mm, ενεργειακή παραγωγή 5.3Mj/min. ακροφυσίων.
12. Σύστημα ανάφλεξης: ηλεκτρονική ανάφλεξη υψηλής τάσης.
13. Συστατικές υλικό και λειτουργία:
①. Μέγεθος φούρνων δοκιμής: L9456*W1067*H1400, εξαιρέσει του σωλήνα.
②. Η βάση φούρνων αποτελείται από το χάλυβα καναλιών 100*50 που ενώνεται στενά μαζί, επεξεργασία ψεκασμού επιφάνειας
③. Σωλήνας: ο σωλήνας διπλός-στρώματος, το κέντρο που γέμισαν με τον υψηλής θερμοκρασίας αμίαντο, εσωτερικό πιάτο ανοξείδωτου στρώματος SUS304, εξωτερικό στρώμα γαλβάνισε το φύλλο με T1.2
④. Πιάτο δειγμάτων: πίνακας τσιμέντου πυριτικών αλάτων ασβεστίου, υψηλής θερμοκρασίας ανθεκτικός σε 1300℃
⑤. Κάλυψη δειγμάτων: Ανοξείδωτο T2.0 SUS304
⑥. Κιβώτιο ελέγχου: υιοθετεί το κρύο πιάτο T1.2, CNC η εργαλειομηχανή διαμορφώνεται, η μορφή τόξων όμορφη, επιφάνεια είναι άσπρο χρώμα.
14. Σύστημα ελέγχου αερίου και ροής αερίου:
①. Αέριο: αέριο (αγνότητα 99%), από δικοί σας.
②. Το σύστημα ελέγχου αερίου, περιλαμβάνει το μετρητή ροής, μετρητής πίεσης τύπων του U, μετρητής πίεσης, ρυθμίζοντας βαλβίδα πίεσης.
③. Μετρητής ροής: εσωτερικό εμπορικό σήμα, σειρά 2~20L/min, ακρίβεια 2%.
④. Μετρητής πίεσης τύπων του U: αρχικός από τις ΗΠΑ, υδάτινη στήλη 0~36 ίντσες, βαθμός ανάλυσης 0,1 ίντσες.
⑤. Μετρητής πίεσης: 0~200Kpa (0~30psi), ψήφισμα 5Kpa.
⑥. Ρυθμίζοντας βαλβίδα πίεσης: 0~10kg/min συνεχώς διευθετήσιμος.
15. Σύστημα μέτρησης πυκνότητας καπνού:
①. Πηγή φωτός: εισαγόμενος λαμπτήρας αλόγονου χαλαζία.
②. Ονομαστική δύναμη: 100W.
③. Ονομαστική τάση: 12V.
④. Ονομαστικό ελαφρύ επιστροφής ποσό: 2000~3000Lm.
⑤. Δέκτης: η φασματική απάντηση ταιριάζει με το φωτόμετρο του διεθνούς Επιτρόπου φωτισμού (ΣΥΝΕΡΓΆΤΕΣ).
⑥. Εγκατάσταση: εγκαταστήστε από τη μία πλευρά του σωλήνα με το μήκος 150, το άλλο τέλος είναι ένα dustproof παράθυρο, ο εσωτερικός τοίχος του σωλήνα είναι ο στιλπνός Μαύρος και αντιαντανάκλαση.
⑦. Η ελαφριά μετάδοση 0% δεν σημαίνει κανένα φως που περνά, μέσα 100% χωρίς σκιά, όλο το πέρασμα κατευθείαν.
Χαρακτηριστικά γνωρίσματα:
1. Η ταχύτητα διάδοσης φλογών μέτρου είναι βασισμένη στο χρόνο της φλόγας μέσω του παραθύρου για να υπολογίσει μετά από το αναμμένο δείγμα, να πάρει την καμπύλη ταχύτητας διάδοσης φλογών, ποια μέθοδος είναι να συρθεί η διάδοση φλογών απόστασης και χρόνου μέσω του παραθύρου. Ο εξοπλισμός πρέπει να βαθμολογηθεί αρχικά πότε εξετάζει, και κάνετε έπειτα δύο προκαταρκτικά τεστ. Το πρώτο προκαταρκτικό τεστ είναι να ανιχνευθεί το κόκκινο δρύινο δείγμα, θέστε τεχνητά τη διάδοση φλογών και τη γενεά καπνού του ως 100 (αυτή η μέθοδος μετρά επίσης την παραγωγή καπνού του υλικού). Το δεύτερο προκαταρκτικό τεστ είναι να ανιχνευθεί το δείγμα τσιμέντου αμιάντων, να θέσει ανωτέρω δύο τιμές του ως 0. Κατόπιν καθορίστε τον καπνό δειγμάτων και η καμπύλη ταχύτητας διάδοσης φλογών, υπολογίζει flam το δείκτη το (FSI), η μέθοδος είναι: εάν αυτή η συνολική έκταση είναι λιγότερο ή ίσο προς 29.7m·λ., το οποίο είναι FSI=0.515AT εάν η συνολική έκταση είναι μεγαλύτερη από 29.7m·λ., το οποίο είναι FSI=4900/(195-).
2. Το ποσοστό διάδοσης φλογών διάφορου μη επεξεργασμένου ξύλου είναι 60 έως 230, ο καπνός που παράγεται μετριέται επίσης κατά τη διάρκεια της καύσης, και η τάξη της διαιρείται στην ίδια σειρά.
3. Η αξία FSI του υλικού που μετριέται με τη μέθοδο σηράγγων είναι μεταξύ 0 και 200, όσο μικρότερη η αξία FSI είναι, ο λιγότερο κίνδυνος πυρκαγιάς είναι. Τα υψηλοί κτήρια και ο διάδρομος, πρέπει να χρησιμοποιήσουν το υλικό<25 material=""> FSI100 δεν καλύπτουν την απαίτηση της φλόγας - καθυστερών.
4. Η κατηγορία Α είναι 0-25, η κατηγορία Ψ είναι 26-75, η κατηγορία Γ είναι 76-200, το δείγμα ότι καμπύλη ποσοστού δεικτών λιγότερο από 450and καπνού η φλόγα, κατόπιν υπολογίζει το φλόγα δείκτη (FSI) του δείγματος, η μέθοδος είναι: εάν αυτή η συνολική έκταση είναι λιγότερο ή ίσο προς 29.7m·λ., το οποίο είναι FSI=0.515AT εάν η συνολική έκταση είναι μεγαλύτερη από 29.7m·λ., το οποίο είναι FSI=4900/(195-).
Διαδικασία:
1. Έξι δείγματα PC, που τοποθετούνται κάτω από τσιμέντο πυριτικών αλάτων ασβεστίου 12mm το παχύ.
2. Παρατηρήστε τα στοιχεία:
Α. μετρήστε το χρόνο στη φλόγα έφθασε σε κάθε σημείο παρατήρησης
Β. μετρήστε τη φλόγα απόσταση στο πρώτο λεπτό 1,5
Γ. μετρήστε τη φλόγα απόσταση κατά τη διάρκεια όλης της δοκιμής (10 λεπτά)
Δ. μετρήστε τη φλόγα ανώτατους απόσταση και το χρόνο
3. Μέθοδος κρίσης:
| Ταξινόμηση |
Φλόγα που διαδίδεται σε 1,5 λ. (χιλ.) |
Φλόγα που διαδίδεται τελική (χιλ.) |
| Κατηγορία 1 |
165 (+25) |
165 (+25) |
| Κατηγορία 2 |
215 (+25) |
455 (+25) |
| Κατηγορία 3 |
265 (+25) |
710 (+25) |
| Κατηγορία 4 |
Υπερβαίνοντας την κατηγορία 3 όρια |
Κατηγορία 1 των BS πρότυπα δικαστών:
①. Κατά τη διάρκεια έξι δειγμάτων PC, το δείγμα ότι η μεγαλύτερη «φλόγα 1,5 λεπτών διέδωσε την αξία» και η «τελευταία φλόγα διέδωσε την αξία», δεν θα υπερβεί το ανώτατο επίδομα (ότι είναι το ποσό της εσωτερικής και εξωτερικής αξίας)
②. Η «φλόγα 1,5 λεπτών διέδωσε την αξία» και η «τελευταία φλόγα αξία» άλλα πέντε δειγμάτων PC δεν πρέπει να υπερβεί την τυποποιημένη αξία (ότι είναι η εξωτερική αξία)
Μέρος 6: Διάδοση πυρκαγιάς
①. Μέθοδος δοκιμής: αλλαγή θερμοκρασίας μέτρου (θέρμανση) από την τον αισθητήρα θερμοηλεκτρικών ζευγών μέσω του διαστήματος σφράγισης κατά κάψιμο του δείγματος.
②. Παρατηρήστε τα στοιχεία: η θερμοκρασία μετριέται κάθε 30 δευτερόλεπτα μέσα στην ανάφλεξη λεπτών 0-3 η θερμοκρασία μετριέται κάθε 1 λεπτό μέσα στην ανάφλεξη λεπτών 4-10 η θερμοκρασία μετριέται κάθε λεπτό 2 μέσα στην ανάφλεξη λεπτών 12-20, και μετρά μόνο 3 φορές.
③. Μέθοδος κρίσης:
S1 = S2 = S3 =
S = S1 + S2+ S3
τ- χρόνος, σε πρακτικά, 0 όταν ανάφλεξη
--θερμοκρασία δειγμάτων, σε ℃, εγκαίρως τ
-τυποποιημένη θερμοκρασία, σε ℃, εγκαίρως τ
Κατηγορία 0 των BS πρότυπα κρίσης: Η κατηγορία 1 υλικός συνολικός δείκτης S είναι όχι περισσότερο από 12 ο πρώτος υπο--δείκτης είναι όχι περισσότερο από 6, τα οποία θα μπορούσαν να καθοριστούν ως κατηγορία 0.
Περιβαλλοντικές συνθήκες:
1. Επίγειο επίπεδο, καλά - αερισμένα, άφλεκτα, εκρηκτικά, διαβρωτικά αέρια και σκόνη.
2. Δεν υπάρχει καμία ισχυρή πηγή ηλεκτρομαγνητικής ακτινοβολίας εδώ κοντά.
3. Επαρκές διάστημα άδειας γύρω από τον εξοπλισμό για τη συντήρηση.
4. Θερμοκρασία: 5 ℃ ~ 30 ℃.
5. Πίεση: 86 ~ 106kpa.
6. AC3800V/50HZ.
7. Σειρά διακύμανσης: 380V ± 10%.
8. Σειρά διακύμανσης συχνότητας που επιτρέπεται: 50Hz ± 1%.
9. Ο χρήστης πρέπει για να διαμορφώσει τη συσκευή με την κατάλληλη ικανότητα των διακοπτών αέρα και δύναμης επί του τόπου εγκαταστάσεων, και ο εξοπλισμός πρέπει ανεξάρτητα και αποκλειστικά να χρησιμοποιήσει αυτόν τον διακόπτη.
10. Εάν ο εξοπλισμός δεν λειτουργεί, η περιβαλλοντική θερμοκρασία πρέπει να διατηρηθεί μέσα σε 0 ~ 45 ℃
