Κεφάλι αντίκτυπου του ISO 8124-4 από τα στοιχεία ταλάντευσης χωρίς εξοπλισμό ελεγκτών παιχνιδιών επιταχυμέτρων

Κεφάλι αντίκτυπου του ISO 8124-4 από τα στοιχεία ταλάντευσης χωρίς εξοπλισμό δοκιμής παιχνιδιών επιταχυμέτρων

Περιγραφή:

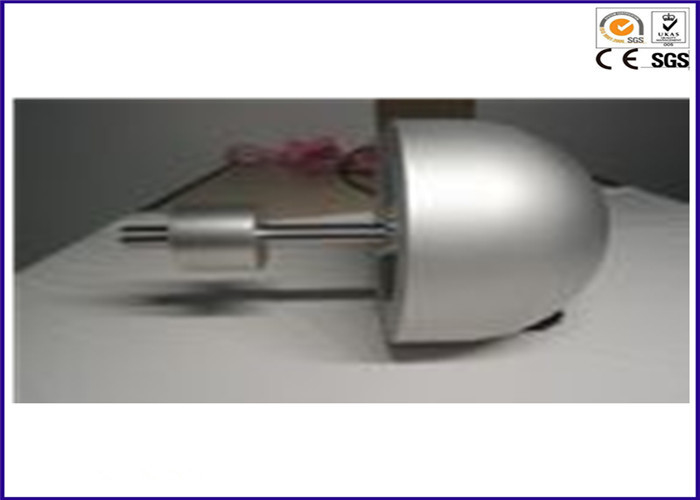

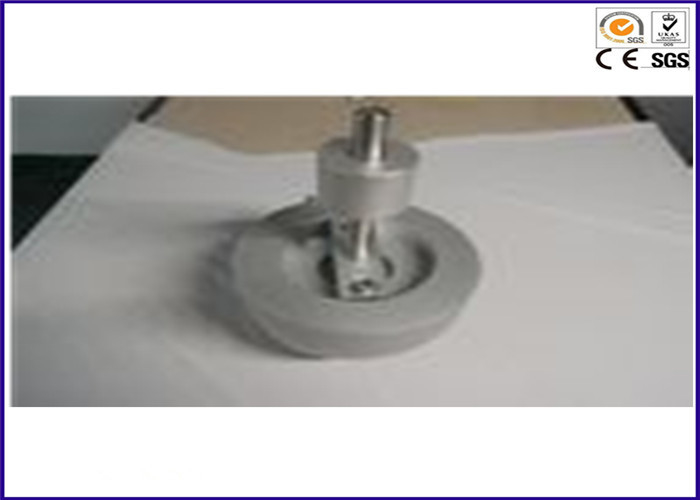

Μάζα δοκιμής, που αποτελούνται από μια σφαίρα αλουμινίου ή μια ημι-σφαίρα της ακτίνας 80 χιλ. ± 3 χιλ., και μια συνολική μάζα (συμπεριλαμβανομένου του επιταχυμέτρου) 4,6 κλ ± 0,05 κλ. Το προσκρούοντας μέρος μεταξύ της επιφάνειας που χτυπιούνται και του επιταχυμέτρου θα είναι ομοιογενές και απαλλαγμένο από τα κενά. Τα καλώδια που συνδέονται με το επιταχύμετρο θα τοποθετηθούν κατά τέτοιο τρόπο ώστε η επίδραση στη μάζα της μάζας δοκιμής ελαχιστοποιείται.

Πρότυπα:

Iso8124-4 6.4.1

Διαδικασία:

Συγκεντρώστε και εγκαταστήστε το στοιχείο ταλάντευσης που εξετάζεται σύμφωνα με τις οδηγίες του κατασκευαστή.
Αναστείλετε την ταλάντευση με τα μέσα της αναστολής που έχει παρασχεθεί την ταλάντευση και στο μέγιστο ύψος που αυτά επιτρέπουν. Εάν τα σχοινιά ή τα καλώδια είναι τα μέσα της αναστολής, μπορεί να πρέπει να τεντωθούν προκειμένου να επιτραπεί το ομαλό ταξίδι όταν απελευθερώνεται η ταλάντευση κατά τη διάρκεια της δοκιμής. Εάν είναι απαραίτητο, εφαρμόστε ένα φορτίο, παραδείγματος χάριν, 5 κλ στο τέλος κάθε σχοινιού ή καλωδίου και το αφήστε για 6 χ ή έως ότου έχουν ισιώσει τα σχοινιά ή τα καλώδια.
Ρυθμίστε όλα τα μέρη της οργάνωσης έτσι ώστε οι αλυσίδες αναστολής για τη μάζα δοκιμής είναι παράλληλες στα μέσα της αναστολής για το στοιχείο ταλάντευσης. Αναστείλετε και ρυθμίστε τη μάζα δοκιμής έτσι ώστε το σημείο επαφής του στοιχείου ταλάντευσης και το κέντρο της μάζας δοκιμής είναι στο ίδιο οριζόντιο επίπεδο με το κέντρο βάρους της Μασαχουσέτης δοκιμής. Εξασφαλίστε ότι οι αλυσίδες για τη μάζα δοκιμής δεν είναι στριμμένες και ότι η μάζα δοκιμής κρεμά σε μια κάθετη γραμμή.
Επισυνάψτε ένα σημάδι δεικτών στην πλευρά των στοιχείων ταλάντευσης που υποστηρίζονται από τις αλυσίδες, τα σχοινιά, τα καλώδια ή άλλα εύκαμπτα στοιχεία αναστολής. Το σημάδι δεικτών μπορεί να είναι σε οποιοδήποτε μέρος του ανασταλμένου μέλους που είναι αμέσως κάτω από το σημείο άξονα στη θέση υπολοίπου ελεύθερος-ένωσης.
Τα στοιχεία ταλάντευσης που υποστηρίζονται από τις αλυσίδες, τα σχοινιά, τα καλώδια ή άλλα εύκαμπτα στοιχεία αναστολής θα αυξηθούν κατά μήκος του τόξου ταξιδιού τους έως ότου διαμορφώνει η προβολή δευτερεύων-άποψης μιας ευθείας γραμμής μέσω του σημείου άξονα και του σημαδιού δεικτών μια γωνία 60° ± 1° με την κατακόρυφο. Μόλις ανατραφεί το ανασταλμένο μέλος στη θέση δοκιμής, κάποια κυρτότητα θα παραχθεί στα στοιχεία αναστολής. Ρυθμίστε την ανασταλμένη θέση μελών να καθορίσουν εκείνη την κυρτότητα που παρέχει μια σταθερή τροχιά.
