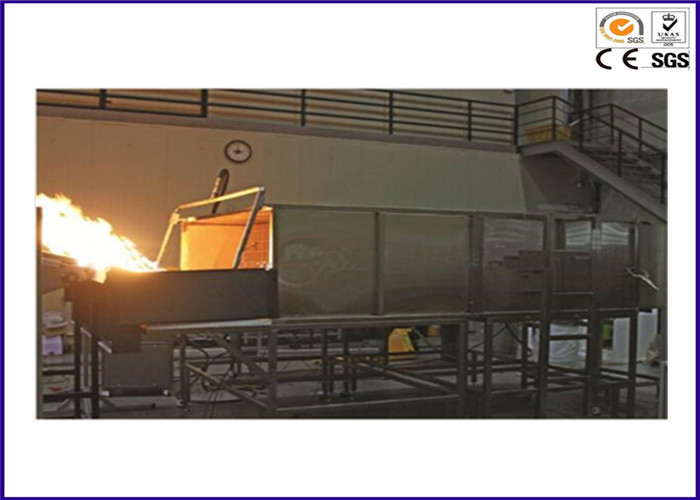

Εξοπλισμός UL 1730 ASTM E108 καψίματος/δοκιμής ευφλέκτου για το ηλιακό κύτταρο που διαδίδεται

 Διάδοση ηλιακών κυττάρων UL 1730 ASTM E108 της φλόγας & του καίγοντας εξοπλισμού δοκιμής εμπορικών σημάτων


Εισαγωγή προϊόντων:
Η διάδοση ηλιακών κυττάρων της φλόγας & της καίγοντας μηχανής δοκιμής εμπορικών σημάτων είναι βασισμένη σε UL 1730, το σχέδιο IEC 61730-2 και την ανάπτυξη. Είναι να μιμηθεί τους πραγματικούς όρους για να αξιολογήσει τη στέγη και τα συστατικά της πυρίμαχης απόδοσης του οργάνου, στα δείγματα A1.82m, β 2.4m και γ 3.9m για να αξιολογήσει το επίπεδο A~C. Επίσης μπορεί να χρησιμοποιηθεί στη fire-retardant απόδοση των φωτοβολταϊκών συστατικών που χρησιμοποιούνται σε αυτήν την δοκιμή.


Πρότυπα:

UL 1730: ανίχνευση καπνού μονάδων multi-family και κατοικιών δωματίου ξενοδοχείου μεμονωμένων
όργανα ελέγχου: ηλεκτρική ανίχνευση σημάτων της σκόνης σπιτιών
UL 790: τυποποιημένη μέθοδος δοκιμής πυρκαγιάς για τη στέγη που καλύπτει τα υλικά
ASTM E108-04: τυποποιημένη μέθοδος δοκιμής πυρκαγιάς για τη στέγη που καλύπτει τα υλικά
NFPA 256: δοκιμή πυρκαγιάς της γέφυρας στεγών.
Παράρτημα β IEC 61730-2: δοκιμές πυρκαγιάς στις ενότητες PV.

Χαρακτηριστικό εξοπλισμού:
Δομικά μέρη
1, στέγη κοντραπλακέ που καλύπτει τα υλικά, διαστάσεις: 1,300 (ψ) X1,000 (δ) x120 (η),
εγκαταστήστε το δείγμα δοκιμής
2, πίνακας δοκιμής μη-combustibility, που εγκαθίσταται στο τέλος της δοκιμής, μπορούν να σταματήσουν τη δοκιμή
επιτροπές που μετριάζονται
3, πίνακας ελέγχου ανεμιστήρων ανοξείδωτου, η γωνία δοκιμής μπορούν να ρυθμιστούν,
μέγεθος: 1,440 (λ) Χ 940 (η) χιλ.
4, χρησιμοποιημένος για να υποστηρίξει τη δοκιμή του υποστηρίγματος κύριων πλαισίων, αντιδιαβρωτικός χάλυβας, διαστάσεις: 1,020 (λ) Χ 1.000 (δ) Χ 1.473 (η) χιλ.
5, άφλεκτη συνέλευση πιάτων, που εγκαθίσταται μπροστά από το πλαίσιο για να μιμηθεί
μαρκίζες και γείσο, επέκταση της φλόγας από τον καυστήρα στο δείγμα,
διαστάσεις: 330 (ψ) Χ 2.130 (δ) Χ 584 (η) χιλ.
6, ποσοστό ροής αέρα για την επιτροπή δοκιμής: 19 ± 8 km/h (5.5M/sec), και διαμορφώνουν
όργανο ελέγχου ανεμόμετρων
7, χωριστοί σωλήνες εξαερισμού, μπορούν να εξαχθούν από έξω από τον εργαστηριακό αέρα
8, κυψελωτό φίλτρο εγκαθίστανται στον αεραγωγό, εγκατεστημένο vane οδηγών κολπίσκων αερίου
9, αγωγοί εξαερισμού που εξοπλίζονται με την επιτροπή ρύθμισης κλίσεων για τη ρύθμιση της κατεύθυνσης ροής αέρα
10, σωλήνες εξαερισμού που συνδέονται με τον οδηγό, μπορούν να ενισχύσουν την ταχύτητα για να εξασφαλίσουν ροή αέρος δοκιμής ανεφοδιασμού από την εξωτερική παρέμβαση, πιάτα οδηγών φιαγμένα από ανοξείδωτο, η θέση δεν αλλάζει με την πίεση αέρα
11, υλικά αγωγών για το ανοξείδωτο, αντιδιαβρωτικός και ανθεκτικός στη θερμότητα, μέγεθος: 2,130 (ψ) Χ 762 (η) Χ 3.000 (λ) χιλ.
12, ανεμιστήρας 220V, 50HZ, τριφασική δύναμη, είναι εξοπλισμένα με ένα αντίστροφο σύστημα μπορούν αυτόματα να ρυθμίσουν τη ταχύτητα ανέμου, ελάχιστη ροή για 300m3/min
13, απείρως μεταβλητός αναστροφέας ταχύτητας, 0-100% διευθετήσιμο
14, καυστήρες αερίου (για διαλείπον Shi Huo, φλόγα που διαδίδονται και πετώντας πυρκαγιά), 1.12m, 60.3mm, που κινείται στην πλευρά δοκιμής σκίζουν ένα 12.7mm (ψ) *0.91m (μακρύ)
15, καυστήρας αερίου μπορούν να παρέχουν ένα 22,000Btu/min (387kWh), και σύμφωνα με το α, β, επίπεδα καύσης γ τρία, μεγάλης ακρίβειας αερίου ελέγχου ροή αερίου βαλβίδων ελέγχοντας,
16, τοπ θερμοηλεκτρικό ζεύγος καυστήρων εγκαθίστανται 58.7mm, 888 ± μπορούν να εξετάσουν 28 ºC
17, αυτόματο σύστημα ανάφλεξης, εξασφαλίζουν την ασφάλεια της απόδοσης δοκιμής, ο ελεγκτής μαζικής ροής ηλεκτροδίων 1.8kVp ανάφλεξης είναι η ελάχιστη πίεση σύμφωνα με τα διαφορετικά πρότυπα, ποσοστά ροής αερίου ελέγχου, ταξινομεί το Α και το Β: 21.000 ~ 22.000 Btu/λ. (369 ~ 387 KWH) για 10 λεπτά, κατηγορία Γ: 18.000 ~ 19.000 Btu/ελάχιστα (316 ~ 334 KWH) 4 λεπτά
18, σύστημα-κατηγορία Α ελέγχου θερμοκρασίας και Β: 760±28ºC (1400±50ºF) - 21.000 ~ 22.000 Btu/ελάχιστος-κατηγορία Γ: 704±28 γ (1300±50ºF) - 18.000 ~ 19.000 Btu/λ.
19, οι μετρητές πίεσης υψηλής ακρίβειας και η ρυθμίζοντας βαλβίδα πίεσης ελέγχουν την πίεση αερίου
1)- Κάθε μεταφορά για να δηλητηριάσει με αέρια στους καυστήρες πρέπει να ακολουθήσει μια διαφορετική δοκιμή και τις μεθόδους ελέγχου
2)- LNG: η χρησιμοποίηση MFM μπορεί ακριβώς να μετρήσει τη ροή (έλεγχος βαλβίδων ελέγχου ροής)
3)- LPG: ποσοστό ροής αέρα που χρησιμοποιεί το σύστημα αναστροφέων: η γέφυρα δοκιμής σε 19 ± 8 km/h (5.5M/sec)
20, μεταλλικά υλικά υποστήριξης πλέγματος, παλέτες μπορούν να περιστραφούν, έτσι ώστε πλήρης καύση
υλικά
Τμήμα δοκιμής
1, σύστημα ελέγχου υπολογιστών λογισμικό Ηνωμένου ειδικό ελέγχου για το πείραμα Labview, ολοκλήρωση 10,2 «βράχοι σε λόφο LCD
2, συστήματα αποκτήσεων στοιχείων, γλώσσα προγραμματισμού LabView χρησιμοποιώ στο πρόγραμμα, προσφορές Ηνωμένου Νι καρτών αποκτήσεων στοιχείων
3, σύστημα αποκτήσεων στοιχείων αποτελούνται από τα ακόλουθα μέρη:
1) δεκαεξάμπιτη ενότητα εισαγωγής θερμοηλεκτρικών ζευγών
2) δεκαεξάμπιτη ενότητα εισαγωγής μετατροπής a/d
3) Εισόδου-εξόδου ενότητα στοιχείων
4) 12 ενότητα παραγωγής μετατροπής μπιτ a/d
5) backplane 4 και 8 αυλακώσεων
6) Ενότητες Labview
7) Labview/Ethernet ενότητα δικτύων
4, εξεταστικά συστήματα εμπορικών σημάτων, καυστήρες αερίου, η φλόγα κατάπιαν το καίγοντας υλικό, ο καυστήρας αερίου είναι θερμοκρασία 880±10ºC μπορεί να ρυθμιστεί
Τα τυποποιημένα αποτελέσματα
1, γενικά πρότυπα για τη φλόγα που διαδίδεται
1) Οποιοδήποτε μέρος της στέγης που καλύπτει τα υλικά (συστατικό ή επιτροπή) από τη γέφυρα δοκιμής στη φλόγα ή που καίγεται τα μόρια που φυσιούνται,
2) Μπορέστε να γλιστρήσετε κατευθείαν, να χωρίσει, κυρτή στέγη που καλύπτει τα υλικά, όπως η γέφυρα στεγών ανοικτή,
3) Πυρασφάλεια που εκτιμά το Α: η φλόγα σειρά είναι 1.82M,
Επίπεδο Β πυρασφάλειας: η φλόγα σειρά είναι 2.4M,
Πυκνή πυρασφάλεια Γ: η διαδίδοντας περιοχή πυρκαγιάς είναι 3.9M,
Μετρημένος από την άκρη της διάδοσης δειγμάτων της φλόγας,
2, γενικά πρότυπα για την καύση στεγών,
1) Οποιοδήποτε μέρος ή συστατικό της επιτροπής από τη γέφυρα δοκιμής στις φλόγες που φυσούν ή που πέφτουν,
2) Τα μέρη της γέφυρας στεγών ή ενός μέρους μιας επιτροπής στη δομή στεγών ή του συστατικού υπό μορφή φωτεινών μορίων εξαφανίζονται,
3) Συνεχιστείτε με τα συστατικά ή τις επιτροπές της καύσης,

Προδιαγραφή εξοπλισμού:
