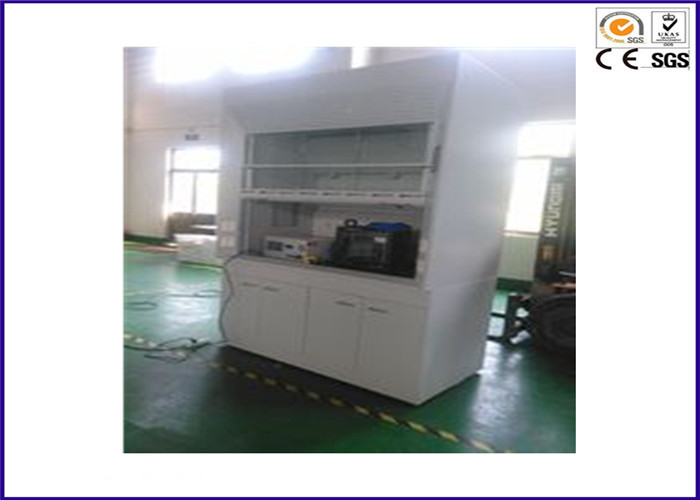

Οριζόντιες/κάθετες συσκευές δοκιμής εγκαυμάτων καλωδίων, αίθουσα δοκιμής φλογών UL 1581

Οριζόντιες και κάθετες καίγοντας συσκευές δοκιμής καλωδίων, οριζόντιος ελεγκτής ευφλέκτου UL1581

Περιγραφή:

Η οριζόντια και κάθετη καίγοντας συσκευή δοκιμής καλωδίων (VW-1) σχεδιάζεται σύμφωνα με τη αίρεση 1080.1~1080.14 UL1581, και ικανοποιεί τα κριτήρια VW-1 δοκιμής φλογών (κάθετος-δειγμάτων). Μπορεί να χρησιμοποιηθεί στη δοκιμή του καλωδίου και του καλωδίου FT1 1060 προϊόντων και την κάθετη δοκιμή καψίματος, 1080 που VW-1 δοκιμή, 1061 εξετάζει, οριζόντια δοκιμή 1090 και οριζόντιο δείγμα 1100 ή FT2 δοκιμή για να αξιολογήσει τη διαδίδοντας δυνατότητα φλογών σε καύσιμο πλησίον κοντά του καλωδίου ή του εύκαμπτου καλωδίου όταν επίασε την πυρκαγιά. Ολόκληρη η δοκιμή πραγματοποιείται σε μια σφραγισμένη αίθουσα δοκιμής με έναν όγκο 4,32 μ3.
Μέθοδος δοκιμής: ρυθμίστε το ύψος φλογών τοποθέτησε το δείγμα στην κορυφή της φλόγας, που καίει για 15 δευτερόλεπτα, που εξαφανίζονται 15 δευτερόλεπτα, επαναλαμβάνει 5 φορές, κατόπιν επιθεωρώντας τη μμένη κατάσταση του δείγματος, μπορεί να τεθεί την καύση, να εξαφανίσει και την επανάληψη asthmatically.


Εμπειρία χρήστη:

1, το γραφείο είναι βοηθά με ανώτερο και χαμηλώνει δύο τμήματα, θα ήταν εύκολο να κινηθεί στο δωμάτιο δοκιμής
2, σύστημα ελέγχου οθονών επαφής, κατάλληλο για τη λειτουργία
3, πρόγραμμα 6 δοκιμής για επίλεκτο
4, γωνία καυστήρων που κινείται αυτόματη.

Πρότυπα:

• UL1581 αίρεση 1060~1100
• ASTM Δ 5025
• ASTM Δ 5207

Χαρακτηριστικά γνωρίσματα δομών:

1, η αίθουσα δοκιμής είναι ηλεκτρολυτικός ηλεκτροστατικός ψεκασμός πιάτων, κομψή εμφάνιση, και το εσωτερικό είναι ο ψημένος Μαύρος.
2, ο ελεγκτής είναι εξοπλισμένα με τον ισχυρό εξολκέα καπνών εξάτμισης, όταν η δοκιμή είναι πλήρεις, ανοικτές και σύστημα και εξάτμιση παροχής αέρα υπαίθρια, και κατά τη διάρκεια της δοκιμής, το σύστημα είναι κλειστό
3, η ρυθμιστική βαλβίδα αέρα είναι εξοπλισμένα πίσω από την αίθουσα δοκιμής. Μετά από την ολοκλήρωση της δοκιμής, ανοίξτε το σύστημα εξαερισμού στη διανομή αέρα στο γραφείο, αλλά κατά τη διάρκεια της δοκιμής, την πόρτα αέρα πρέπει να κλείσουν.
4, το παράθυρο εξέτασης γυαλιού είναι στο μπροστινό κιβώτιο, επιτρέποντας την εύκολη παρατήρηση κατά τη διάρκεια της δοκιμής.
5, η αίθουσα δοκιμής είναι εξοπλισμένα με το σφραγισμένο γάντι για να ενεργοποιήσουν τον καυστήρα μέσα.
6, μέγεθος αιθουσών δοκιμής: διαθέσιμο διάστημα 2.1M (λ) *1M (ψ) *2.1M (η), ικανότητα: 4.48m3. Διαστάσεις 2.4m (λ) *1M (ψ) *2.3M (η).

Σύστημα μέτρησης θερμοκρασίας:

1, θερμικός αισθητήρας Α (σωλήνωση και θερμοηλεκτρικά ζεύγη χαλκού) - η δομή σωλήνων πρέπει να είναι πολύ υψηλός ηλεκτρολυτικός χαλκός αγωγιμότητας. Μήκος 19,14 ± 0.02mm.
2, Κ-θερμοηλεκτρικό ζεύγος, διάμετρος 0.5mm των σωλήνων ανοξείδωτου ως μανίκι.
3, ο ψηφιακός μετρητής θερμοκρασίας με την αντιστοιχία με το θερμοηλεκτρικό ζεύγος Κ-τύπων εισαγωγών, ποιες αναγνώσεις μεγαλύτερες από 1000 βαθμοί εκατοντάβαθμες.
4, εξοπλισμένος με το ηλεκτρονικό χρονόμετρο με διακόπτη: ακριβής σε 0.1s.

Συσκευές και προσάρτημα:

1, τα κύρια κοu'φώματα περιλαμβάνει το προσάρτημα πεδίων δοκιμών και καυστήρων
2, η εσωτερικός-διάμετρος καυστήρων είναι 9,5 ± 0.5mm, η στοματική διάμετρος πυρκαγιάς είναι 0,90 ± 0.03mm ο σωλήνας καυστήρων είναι 102mm. Η παροχή αέρα είναι διευθετήσιμη
3, το ύψος της φλόγας είναι διευθετήσιμα Τα τυποποιημένα αιτήματα είναι: το συνολικό ύψος της φλόγας είναι 125 ± 10MM, το μπλε εσωτερικό ύψος φλογών είναι 40 ± 2mm η γωνία δοκιμής φλογών είναι διευθετήσιμη από 0 σε 45°.
4, εισαγόμενο ειδικό flowmeter αερίου και ακριβής ροή αερίου βαλβίδων βελόνων ελέγχοντας.
5, εισαγόμενα εμπορικά σήματα των μετρητών πίεσης και πίεση αερίου εργασίας βαλβίδων ελέγχου
6, πεδίο δοκιμών αποτελούνται από το ανοξείδωτο, και περιλαμβάνουν το οριζόντιο υποστήριγμα, κάθετη υποστήριξη ένας ανεξάρτητος τύπος, επίσης ως FT1, FT2, VW-1, τρία είδη προδιαγραφών. Οι εγκαταστάσεις της κάθετων υποστήριξης και της λυχνίας συγκόλλησης είναι παράλληλες στο αεροπλάνο παραθύρων παρατήρησης, εύκολο για την εξέταση και τη λειτουργία.
7, ο καυστήρας εισάγονται από τις ΗΠΑ, αυτό τακτοποίηση στο αίτημα ASTM Δ 5025-99
8, ηλεκτρονικό σύστημα ανάφλεξης υψηλής τάσης, και αυτόματος που κόβεται του εφοδιασμού υγραερίου για το σύστημα ελέγχου ασφαλείας
9, Wedge-shaped πλαίσιο: Προσθέστε τις σφήνες, ο καυστήρας εγκαθίσταται στη σφήνα, και μπορεί να κινηθεί εύκολα και να κινηθεί πίσω στην καθορισμένη θέση πολύ ακριβώς.

Σύστημα ελέγχου:

1, PLC με αφής οθόνης συστημάτων ελέγχου αυτόματο έλεγχο διαδικασίας επίτευξης τον εξεταστικό.
2, ο χρόνος δοκιμής μπορούν να τεθούν ελεύθερα από τους πελάτες
3, τρόπος δοκιμής καψίματος καύσης και κάθετος και οριζόντιος
4, ένα πειραματικό σύστημα υπολογίζουν αυτόματα και αποθηκεύουν τα στοιχεία δοκιμής.
5, καίγοντας τοποθετήσεις: 0-999.99 δευτερόλεπτα που θέτουν αυθαίρετα
6, για να σταματήσει το σύνολο: 0-999.99 SEC που θέτει αυθαίρετο
7, αρίθμηση καψίματος: 0-999 σύνολο

Κατάλογος μερών:

1, σημαία εγγράφου 94 g/m2 Κραφτ, το πλάτος λουρίδων είναι 1/2In ή 10MM, πυκνά ή κοντινό 5mil or0.1mm,
2, εξοπλισμένος με ένα σύνολο κυβερνήτη ύψους φλογών
3, εξοπλισμένος με έναν κυβερνήτη μήκους 500mm και ο ακριβής είναι 1mm.
4, το πάχος στρώματος βαμβακιού μη μεγαλύτερο από 1/4in ή 6mm.

Ηλεκτρικές προδιαγραφές:

1, η παροχή ηλεκτρικού ρεύματος: AC220V 50/60Hz, 1A
2, χειρωνακτικά πιστοποιητικά: παρεχόμενος
3, πηγή αέρα: αέριο μεθανίου (πελάτης-κύριο)
4, διαστάσεις: 2150mm X 1200mm X 2150mm
