Κάθετος εξοπλισμός δοκιμής πυρκαγιάς μεγάλων κλιμάκων ASTM E119 ISO 834 για τα προϊόντα κατασκευής

Κάθετος ελεγκτής ευφλέκτου/κάθετος φούρνος δοκιμής αντίστασης πυρκαγιάς μεγάλων κλιμάκων

Εφαρμογή:

Αξιολογήστε την αντίσταση πυρκαγιάς των κάθετων προϊόντων κατασκευής

Πρότυπα:

BS 476 (20-23) – ΤΟ EN 1363 ΤΩΝ BS (1-2) – ΤΟ EN 1364 (1) – ΤΟ EN 1365 (1) ΤΟ EN 1366 ΤΩΝ BS ΤΩΝ BS (1-3) - ΤΟ EN 1634-1 ΤΩΝ BS ΤΩΝ BS – ASTM Ε 119 – ASTM Ε 814 - UL10 (Π.Χ.) - UL 263 – UL 1709 - UL10 (Π.Χ.) – UL 1479 – UL 2079 -- ISO 834 (1, 4, 8) - ISO 3008 – ISO 3009

Περιγραφές:

Οι ιδιότητες αντίστασης πυρκαγιάς ενός υλικού παρέχουν τις ανεκτίμητες πληροφορίες για να αξιολογήσουν τη συμπεριφορά ενός δείγματος και των συνελεύσεών της.

Ο κάθετος φούρνος δοκιμής αντίστασης πυρκαγιάς παρέχει μια μέθοδο τη δυνατότητα των προϊόντων και των υλικών, σε έναν κάθετο προσανατολισμό, για να αντισταθεί την έκθεση στις υψηλές θερμοκρασίες. Ο φούρνος μπορεί να χρησιμοποιηθεί για την αξιολόγηση της αντίστασης πυρκαγιάς των προϊόντων όπως οι τοίχοι, οι πόρτες, οι διατάξεις απόσβεσης, οι ενώσεις, και οι σφραγίδες διείσδυσης. Αυτό γίνεται με την αξιολόγηση διάφορων λειτουργιών συμπεριλαμβανομένου η μεταφέρουσα ικανότητα, η συγκράτηση πυρκαγιάς και η θερμική μετάδοση του δοκιμής των συνελεύσεων.

Προδιαγραφές:

Τα χαρακτηριστικά γνωρίσματα συστημάτων:

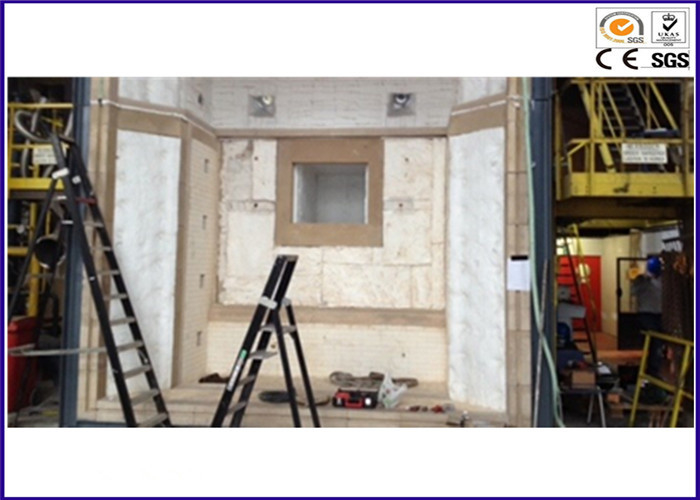

1. Ένας φούρνος δοκιμής αντίστασης πυρκαγιάς με μια εσωτερική αίθουσα measuring3000mm (W) Χ 3000mm (Χ) Χ 1300mm (D)

2. Η ικανότητα να πραγματοποιηθεί η δοκιμή στα κάθετα δείγματα δοκιμής που τοποθετούνται στα επί παραγγελία πλαίσια περιορισμού.

3. Η πυρίμαχη επένδυση αποτελείται από τη μόνωση των τούβλων πυρκαγιάς, των πυρίμαχων castables και των ορυκτών πινάκων.

4. Μια στέγη ευθυγράμμισε με τα σχεδιασμένα περίγραμμα τούβλα και έδεσε με τις πυρίμαχες ύλες χυτές επί τόπου.

5. Ένα περίβλημα φιαγμένο από πιάτα ήπιου χάλυβα που ενισχύονται με τα γ-κανάλια χάλυβα, τις ι-ακτίνες και τα τμήματα χάλυβα για να αντιμετωπίσει τη δομική διαστρέβλωση λόγω της θερμότητας.

6. Ένα πλαίσιο περιορισμού δειγμάτων τοποθέτησε στο μπροστινό μέρος του φούρνου και εξασφαλισμένος από ένα ελάχιστο 4 συνόλων σφιγκτηρών πορτών.

7. Ένα περίβλημα χάλυβα ευθυγράμμισε με το ορυκτό φύλλο φίμπερ στο κρύο πρόσωπο και τα πυρίμαχα μονώνοντας τούβλα που δέθηκαν πίσω στον τοίχο με τους υψηλής θερμοκρασίας χυτούς επιτόπιους φραγμούς, στο καυτό πρόσωπο.

8. 4 σύνολα λιμένων εξέτασης φιαγμένα από ανθεκτικό στη θερμότητα γυαλί χαλαζία παρέχονται στις στρατηγικές θέσεις στο μακρύ πλευρικό τοίχο. Αυτό θα επιτρέψει στο χειριστή για να δει το πλήρες δείγμα δοκιμής κατά τη διάρκεια μιας δοκιμής πυρκαγιάς.

9. Μια συρόμενη πόρτα φιαγμένη από ελαφριά αλουμίνα εσωκλείεται μέσα σε ένα μονωμένο, αερόψυκτο πλαίσιο. Αυτό θα προστατεύσει από τη θερμότητα φούρνων όταν δεν είναι οι λιμένες εξέτασης σε λειτουργία.

10. 12 σύνολα ειδικών φωτεινών καυστήρων φλογών. Κάθε καυστήρας έχει μια μονάδα επίβλεψης φλογών για να εξασφαλίσει ότι όλες οι μονάδες καύσης λειτουργούν σε έναν ασφαλή τρόπο ανά πάσα στιγμή.

11. Ο πίνακας ελέγχου καύσης φούρνων σχεδιάζεται για να αναπτύξει δραστηριότητες και στους δύο πλήρως αυτόματους και χειρωνακτικούς τρόπους ελέγχου. Η αυτόματη ανάφλεξη των καυστήρων είναι μέσω της χρήσης ενός διακόπτη κουμπιών ώθησης, αυτού, των πυρκαγιών επάνω οι καυστήρες βασισμένοι σε μια προετοιμασμένη καμπύλη θέρμανσης, όπως περιγράφεται στις BS 476 μέρη 20-24, το EN 1363 και η καμπύλη υδρογονανθράκων ΗΜΟ. Ο χειρωνακτικός έλεγχος καυστήρων επιτρέπει στους μεμονωμένους καυστήρες για να αναφλεχτεί κατά βούληση.

LP βιομηχανικοί πυρίμαχοι φωτεινοί μαλακοί καυστήρες φλογών αερίου

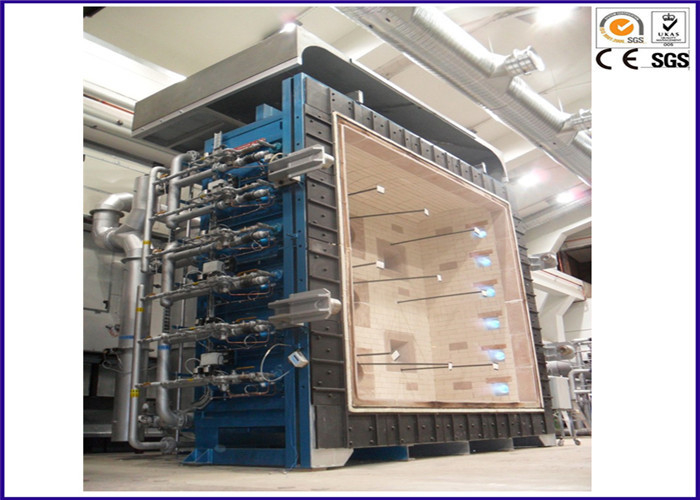

Στην όρθια θέση φούρνων, 6 καυστήρες εγκαθίστανται σε κάθε μια από τη αριστερή πλευρά και τη δεξιά πλευρά του τοίχου φούρνων. Κάθε καυστήρας σχεδιάζεται για να χρησιμοποιήσει το υγροποιημένο αέριο πετρελαίου και όλα τα απαραίτητα συστήματα ασφάλειας φλογών, διαλείποντα πειραματικά συστήματα, και οι αισθητήρες θερμοκρασίας ενσωματώνονται.

Ανυψωτικά πλαίσια πλαισίων και περιορισμού για τα δείγματα δοκιμής

Δύο μονάδες των πλαισίων παρέχονται για να τοποθετήσουν τα κάθετα δείγματα. Η πυρίμαχη επένδυση αποτελείται από τους pre-cast πυρίμαχους φραγμούς, που δένονται στο πλαίσιο χάλυβα. Αυτά τα πλαίσια είναι φέροντα πλαίσια μη φορτίων. Ένα χωριστό προσαρμοσμένο ανυψωτικό πλαίσιο με τους δίπλευρους γάντζους παρέχεται για να ανυψώσει το πλαίσιο περιορισμού δειγμάτων στο φούρνο. Αυτό επιτρέπει την εύκολη τοποθέτηση των κάθετων και οριζόντιων πλαισίων περιορισμού στο φούρνο.

Πυρίμαχος ευθυγραμμισμένος συνδέοντας σωρός αγωγών και εξάτμισης

Η καπνοδόχος/ο σωρός κατασκευάζεται του παχιού ήπιου χάλυβα 9mm και είναι πυρίμαχοι που ευθυγραμμίζεται για τα πρώτα 6 μέτρα. Ο σωρός επεκτείνεται σε ένα ελάχιστο 3 μέτρων επάνω από το επίπεδο στεγών εργοστασίων ή σύμφωνα με τις τοπικές απαιτήσεις κώδικα.

Ανεμιστήρας αέρα καύσης στους καυστήρες φούρνων

Το σύστημα αέρα καύσης είναι προ-διοχετευμένο με σωλήνες και δοκιμασμένο πριν από την αποστολή.

Αισθητήρες και μανόμετρο θερμοκρασίας

Το σύστημα παρέχεται 9 θερμοηλεκτρικά ζεύγη τύπων Κ και θερμόμετρα πιάτων, ένα μανόμετρο πίεσης και μια περιβαλλοντική συνέλευση θερμοηλεκτρικών ζευγών.

Σύστημα PLC

Το σύστημα PLC αποτελείται από ένα PLC ΚΜΕ και Siemens συμβατό μακρινό I/O Siemens. Το λογισμικό διαχείρισης δεδομένων αντίστασης πυρκαγιάς είναι συνήθεια που γράφεται για να δεχτεί και να σώσει τα στοιχεία που συλλέγονται κατά τη διάρκεια των δοκιμών και διαμορφώνεται για να καλύψει τις απαιτήσεις θέρμανσης των BS 476 μέρη 20 - 22, το EN 1363 και καμπύλη δοκιμής υδρογονανθράκων ΗΜΟ. Άλλες τυποποιημένες χρόνου-θερμοκρασίας καμπύλες μπορούν επίσης να προγραμματιστούν εκ των πρότερων στο σύστημα. Ο ελεγκτής PLC ενσωματώνει μια ενσωματωμένη διεπαφή χειριστών, περιέχει τις απαραίτητες ικανότητες καταγραφής και προγραμματισμού και περιλαμβάνει όλους τους απαραίτητους εκκινητές μηχανών για όλες τις μηχανές στο σύστημα. Το σύστημα είναι προγραμματισμένο για να παρέχει πραγματικό - καμπύλες χρονικής θέρμανσης και να επιδείξει όλες τις πληροφορίες ελέγχου φούρνων για τη οθόνη υπολογιστή.
