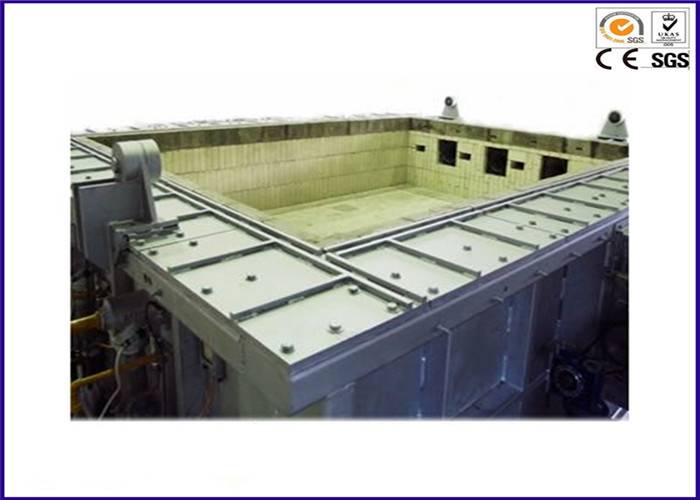

Οριζόντιος εξοπλισμός δοκιμής πυρκαγιάς μεγάλων κλιμάκων BS 476 μέρος 20 για τους όρους πυρκαγιάς

BS 476 μέρος 20 οριζόντιος ελεγκτής αντίστασης πυρκαγιάς εξοπλισμού δοκιμής πυρκαγιάς μεγάλων κλιμάκων

Εφαρμογή:

Ο φούρνος σχεδιάζεται στους όρους πυρκαγιάς, όπως εκείνοι που βρίσκονται στα ευρωπαϊκά σενάρια πυρκαγιάς σηράγγων. Η κάθετη φόρτωση σε οποιαδήποτε διαμόρφωση μέχρι 250 τόνος και η οριζόντια φόρτωση μέχρι 100 τόνου είναι δυνατές.

Ο φούρνος είναι σε θέση την εκτίμηση αντίστασης πυρκαγιάς ΩΣ 1530,4, BS 476 μέρη 20-24, ISO 834, ISO 3008, ISO 3009 και ASTM E119.

Χαρακτηριστικό γνώρισμα:

Ο φούρνος μπορεί να εξετάσει τα εξής:

Δείγματα τοίχων – 4580mm W Χ 3640mm Χ Χ 300mm Δ

Δείγματα πατωμάτων – 4750mm Λ Χ 3775 W Χ 300 Τ

Στήλες – 500mm W Χ 500mm Δ Χ 3000mm Λ

Ακτίνες – 350mm W Χ 350mm Δ Χ 5000mm Λ

Σύνθετες επιτροπές – όπως διευκρινίζεται

Τ-ακτίνες – όπως διευκρινίζεται

Στοιχεία σηράγγων – όπως διευκρινίζεται.

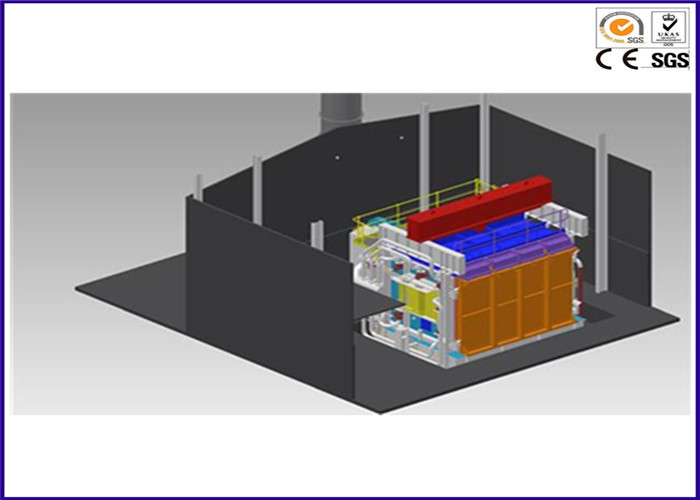

Εννοιολογικό σχέδιο του πυρκαγιάς του φούρνου

Ο φούρνος είναι ικανός των ακόλουθων καμπυλών πυρκαγιάς:

RijksWaterStaat, NL (RWS)

Τροποποιημένος υδρογονάνθρακας, FR (HCM)

Υδρογονάνθρακας Eurocode 1 (HC)

Rabt-ZTV (τραίνο) Γ

Rabt-ZTV (αυτοκίνητο), Γ

ISO 834 κυτταρινικό κτήριο

Πρότυπα:

BS 476 (20-24), ΤΟ EN 1363 ΤΩΝ BS (1-2), ΤΟ EN ΤΩΝ BS 1364 (2), ΤΟ EN 1365 ΤΩΝ BS (2-4), ΤΟ EN 1366 ΤΩΝ BS (1-3), ASTM Ε 119, ASTM Ε 814, ASTM Ε 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (Π.Χ.), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

Περιγραφή:

Η αντίσταση πυρκαγιάς ενός υλικού διαμορφώνοντας μέρους μιας συνέλευσης είναι ένα ανεκτίμητο εργαλείο στην αξιολόγηση της απόδοσης των στοιχείων κατασκευής που στηρίζονται επάνω στους κανονισμούς.

Προδιαγραφές:

Ο οριζόντιος φούρνος δοκιμής αντίστασης πυρκαγιάς είναι η συσκευή που απαιτείται για να αξιολογήσει την αντίσταση πυρκαγιάς μιας οριζόντιας συνέλευσης, μιας στήλης, ή μιας υποστήριξης κατασκευής, και παρέχει μια μέθοδο τη δυνατότητα ενός υλικού, σε έναν οριζόντιο προσανατολισμό, για να αντισταθεί την έκθεση στις υψηλές θερμοκρασίες. Αυτό γίνεται με την αξιολόγηση διάφορων στοιχείων απόδοσης όπως η μεταφέρουσα ικανότητα, η δυνατότητα να παρασχεθεί η συγκράτηση πυρκαγιάς και η θερμική μετάδοση των υλικών και των συστημάτων.

1. Η ικανότητα να πραγματοποιηθούν και οι μεταφέρουσες και φέρουσες δοκιμές μη-φορτίων στα οριζόντιες δείγματα και τις ακτίνες δοκιμής που τοποθετούνται στα προσαρμοσμένα πλαίσια περιορισμού.

2. Ανώτερη και ασφαλής κατασκευή – οι τοίχοι φούρνων που περιλαμβάνουν μια επένδυση της μόνωσης των τούβλων πυρκαγιάς, των πυρίμαχων castables και του ορυκτού πίνακα ινών στο κρύο πρόσωπο και των πυρίμαχων μονώνοντας τούβλων έδεσαν πίσω στον τοίχο με τους υψηλής θερμοκρασίας χυτούς επιτόπιους φραγμούς, στο καυτό πρόσωπο.

3. Μια μετακινούμενη στέγη ευθυγράμμισε με τα σχεδιασμένα περίγραμμα τούβλα και έδεσε με τις πυρίμαχες ύλες χυτές επί τόπου.

4. Ένα περίβλημα φούρνων φιαγμένο από πιάτα ήπιου χάλυβα που ενισχύονται με τα γ-κανάλια χάλυβα, τις ι-ακτίνες και τα τμήματα χάλυβα για να αντιμετωπίσει τη δομική διαστρέβλωση λόγω της θερμότητας.

5. Ένα πλαίσιο περιορισμού δειγμάτων που εξασφαλίζεται από ένα ελάχιστο 4 συνόλων σφιγκτηρών.

6. 4 βλέποντας τους λιμένες φιαγμένους από ανθεκτικό στη θερμότητα γυαλί χαλαζία για να επιτρέψει στο μεταφορέα για να δει το πλήρες δείγμα δοκιμής κατά τη διάρκεια μιας δοκιμής πυρκαγιάς.

7. Μια συρόμενη πόρτα φιαγμένη από ελαφριά αλουμίνα εσωκλείεται μέσα σε ένα μονωμένο, αερόψυκτο πλαίσιο. Αυτό θα προστατεύσει από τη θερμότητα φούρνων όταν δεν είναι οι λιμένες εξέτασης σε λειτουργία.

8. 20 σύνολα πυρίμαχων καυστήρων μιγμάτων ακροφυσίων (2 ομάδες 10). Κάθε καυστήρας σχεδιάζεται για να χρησιμοποιήσει το υγροποιημένο αέριο πετρελαίου και έχει μια μονάδα επίβλεψης φλογών για να εξασφαλίσει ότι όλες οι μονάδες καύσης λειτουργούν σε έναν ασφαλή τρόπο ανά πάσα στιγμή. Όλα τα απαραίτητα συστήματα ασφάλειας φλογών, τα διαλείποντα πειραματικά συστήματα, και οι αισθητήρες θερμοκρασίας ενσωματώνονται.

9. Ένας πίνακας ελέγχου καύσης φούρνων σχεδιάζεται για να αναπτύξει δραστηριότητες και στους δύο πλήρως αυτόματους και χειρωνακτικούς τρόπους ελέγχου. Η αυτόματη ανάφλεξη των καυστήρων είναι μέσω της χρήσης ενός διακόπτη κουμπιών ώθησης. Αυτό απολύει επάνω τους καυστήρες βασισμένους σε μια προετοιμασμένη καμπύλη θέρμανσης, όπως αυτή που περιγράφεται στις BS 476 μέρη 20-24, το EN 1363 και η καμπύλη υδρογονανθράκων ΗΜΟ. Ο χειρωνακτικός έλεγχος καυστήρων επιτρέπει στους μεμονωμένους καυστήρες για να αναφλεχτεί κατά βούληση.

10. Διαστάσεις περιοχής δοκιμής: 3000mm (ψ) Χ (η) Χ 4000mm 1000mm (δ)
