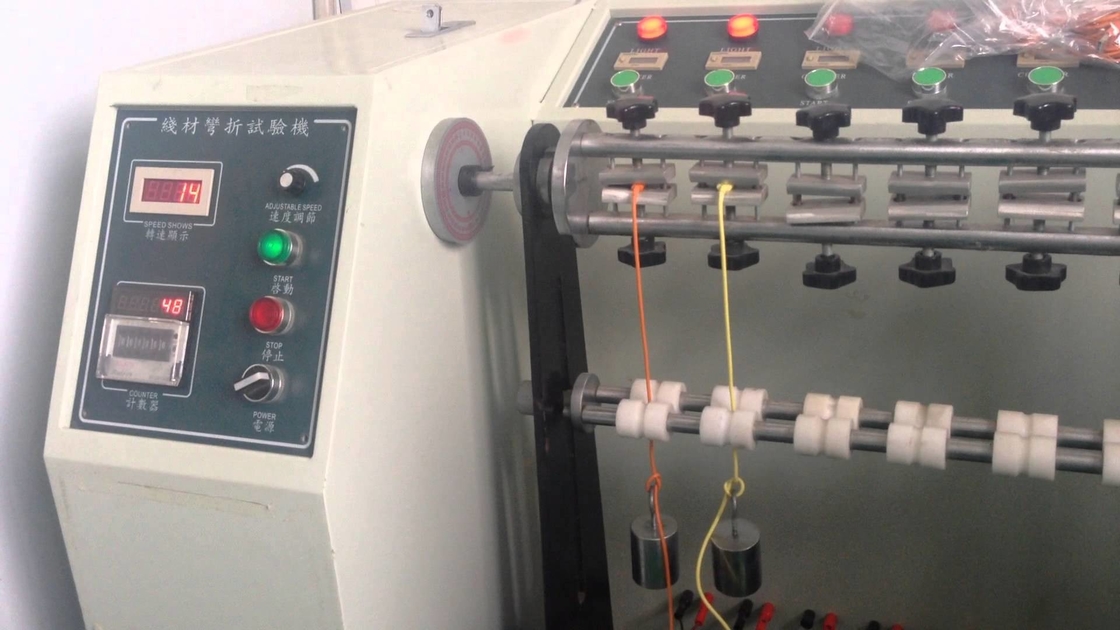

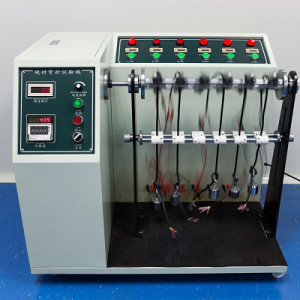

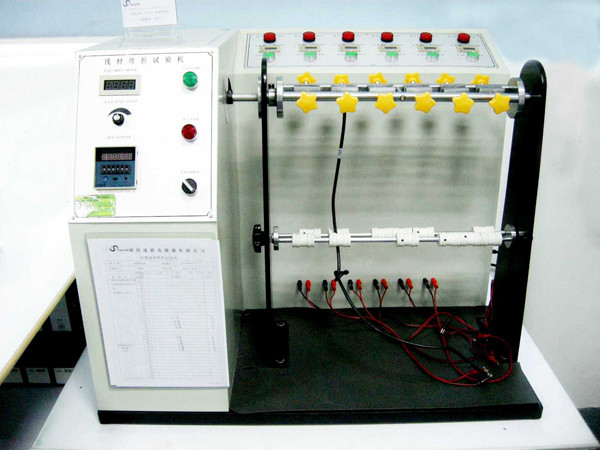

6 εξοπλισμός δοκιμής καλωδίων σταθμών για την κάμπτοντας δοκιμή Cria 0003,2 καλωδίων ρομπότ

Κάμπτοντας εξοπλισμός δοκιμής καλωδίων ρομπότ, 6 εξοπλισμός δοκιμής καλωδίων σταθμών CRIA 0003,2

Εφαρμογή:

Ο κάμπτοντας εξοπλισμός δοκιμής καλωδίων ρομπότ προσαρμόζεται TUV, VDE και UL. Μπορεί να χρησιμοποιηθεί για να εξετάσει την κάμψη του καλωδίου ρομπότ, του εύκαμπτου καλωδίου, του κάμπτοντας εύκαμπτου καλωδίου, του καλωδίου αλυσίδων έλξης, της κάμψης αλυσίδων και του υψηλού εύκαμπτου καλωδίου. Η μηχανή είναι μια δομή έξι-σταθμών, που χρησιμοποιείται κυρίως για την επαναλαμβανόμενη κάμπτοντας δοκιμή των υλικών καλωδίων μετάλλων, θα μπορούσε να ανιχνεύσει την απόδοση του καλωδίου μετάλλων της συμπεριφοράς της πλαστικών παραμόρφωσης και των ατελειών κατά τη διάρκεια της επαναλαμβανόμενης κάμπτοντας δοκιμής.

Πρότυπα:

CRIA 0003.2-2016 «βιομηχανικό μέρος 2 καλωδίων ρομπότ ειδικό: μέθοδος δοκιμής»

Χαρακτηριστικά γνωρίσματα:

1. Κύρια μέρη: ενιαίος μικροϋπολογιστής τσιπ, επίδειξη οθόνης αφής/έλεγχος

2. Παράμετρος που θέτει: παράμετροι ελέγχου μηχανών

3. Όροι δοκιμής: ταχύτητα δοκιμής, συχνότητα δοκιμής, γωνία δοκιμής, όρος ελέγχου, κ.λπ.

4. Δοκιμή που ελέγχει: επικρατούσα κατάσταση λειτουργίας εξοπλισμού, όπως ο πραγματικοί αριθμός και η ταχύτητα του καλωδίου που κάμπτουν, κ.λπ.

5. Ανεπίβλεπτος: η συσκευή μπορεί αυτόματα να καθορίσει τη ροή του δείγματος με τον έλεγχο του βρόχου του δείγματος, και αυτόματα τη στάση όταν σπάζουν το κύκλωμα.

6. Ειδικό προσάρτημα: για να ρυθμίσει την ακτίνα της κυρτότητας με τη ρύθμιση του κάμπτοντας κυλίνδρου κυρτότητας με τις διαφορετικές γραμμές καλωδίων.

7. Τα χαρακτηριστικά γνωρίσματα μηχανών: LCD+ η ενιαίες μηχανή + η μηχανή τσιπ, τα μέρη όλα μετάδοσης εισάγονται από τα αρχικά προϊόντα, που τρέχουν ομαλά, υψηλή ακρίβεια προσδιορισμού θέσης, μακράς διαρκείας, χαμηλού θορύβου

8. Τα σε απευθείας σύνδεση σημεία ελέγχου διαιρούνται σε έξι ομάδες, κάθε μια με έξι ζευγάρια των διεπαφών, τα οποία μπορούν να ελεγχθούν από 36 ζευγάρια των καλωδίων.

Παράμετροι:

Σταθμός δοκιμής: 6 σταθμός

Μέθοδος δοκιμής: το ανώτερο όριο καθορίζεται και το χαμηλότερο όριο ανυψώνοντας το βάρος. Το δείγμα κάμπτεται με την ελεύθερη περιστροφική κάμπτοντας κυρτότητα.

Διάμετρος δειγμάτων: 0,3 ~ 15 χιλ. Ф

Κάμπτοντας άξονας ρόλων κυρτότητας: Ф 15, 20, 30, 40 Ф, 50 χιλ. Ф αναπληρώσιμα

Ταχύτητα δειγμάτων: 0 ~ 45 φορές/λ. μπορούν να ρυθμιστούν (σημείωση: ο κύκλος δοκιμής όπως αποτελούμενος από τέσσερα βήματα, δηλαδή ως πέρα δώθε περίπου 180 °)

Κάμπτοντας γωνία: + 90 °, από τη αριστερή πλευρά (έναρξη) στο δικαίωμα (τέλος) είναι 180 °

Η απόσταση μεταξύ των βαρών βάρους και των κάμπτοντας σημείων: 50150mm μπορούν να ρυθμιστούν

Τρόπος ελέγχου: έλεγχος οθόνης αφής

Κύριο μέλος του σώματος: 45# υψηλός - ποιοτικός χάλυβας και δομή αργιλίου

Δύναμη και μετάδοση: μηχανή, ακατέργαστη βιομηχανική σύγχρονη ζώνη και σύγχρονη ρόδα

Κάμπτοντας άξονας κυλίνδρων κυρτότητας σημείου δοκιμής: 45# υψηλός - ποιοτικός χάλυβας, επεξεργασία χρωμίου επιφάνειας

Τα σε απευθείας σύνδεση σημεία ελέγχου διαιρούνται σε έξι ομάδες με έξι ζευγάρια των διεπαφών για κάθε ομάδα, η οποία μπορεί να συναντήσει 36 ζευγάρια των καλωδίων ταυτόχρονα, και τα σημεία ελέγχου είναι 72 σημεία.

Δύναμη μηχανών: 0.75kw

Δύναμη: 220v50/60Hz 10A

Μέγεθος μηχανών: W1850*D800*H1700mm (συμπεριλαμβανομένου του ύψους ροδών ποδιών).
