Εξοπλισμός δοκιμής πυρκαγιάς ποσοστού απελευθέρωσης θερμότητας στην πλήρη δοκιμή 6 KW 380v γωνιών δωματίων κλίμακας

Σύνολο προϊόντων επιφάνειας του ISO 9705 - εξοπλισμός δοκιμής πυρκαγιάς ποσοστού απελευθέρωσης θερμότητας δοκιμής γωνιών δωματίων κλίμακας

Περιγραφή:

Η δοκιμή γωνιών δωματίων για να εκτελέσει τις δοκιμές αντίδρασης πυρκαγιάς από Ineltec μιμείται μια πυρκαγιά καλά-αερισμένοι όροι που αρχίζουν σε μια γωνία ενός μικρού δωματίου με μια πόρτα ανοικτή σύμφωνα με τον τυποποιημένο ISO 9705:1993.

Προορίζεται να αξιολογηθεί η συμβολή στην αύξηση πυρκαγιάς που παρέχεται από μια επιφάνεια προϊόντων που χρησιμοποιεί μια διευκρινισμένη πηγή ανάφλεξης.

Η δοκιμή ISO 9705 γωνιών δωματίων είναι ιδιαίτερα κατάλληλη για τα προϊόντα που για κάποιους λόγους δεν μπορούν να εξεταστούν σε μια μικρή εργαστηριακή κλίμακα.

Η μέθοδος αξιολογεί τα χαρακτηριστικά πυρκαγιάς ενός προϊόντος επιφάνειας σε ένα σενάριο πυρκαγιάς δωματίων. Ο τομέας της εφαρμογής είναι για την οικοδόμηση των προϊόντων που, για κάποιους λόγους, δεν μπορούν να εξεταστούν στη μικρή κλίμακα, παραδείγματος χάριν θερμοπλαστικά υλικά, κοινά συστήματα και υλικά με τη μεγάλη παρατυπία. Άλλα προϊόντα μπορούν επίσης να αξιολογηθούν στη μέθοδο, παραδείγματος χάριν μόνωση σωλήνων και επικαλυμμένα έπιπλα.

Πρότυπα:

ISO 9705: 1993 δοκιμές πυρκαγιάς

Η μέθοδος μετρά τα εξής: ποσοστό απελευθέρωσης θερμότητας (KW), συνολική απελευθέρωση θερμότητας (MJ) και ποσοστό παραγωγής καπνού (m2/s). Το φαινόμενο ανάφλεξης πυρκαγιάς, η φλόγα που διαδίδονται και τα καίγοντας σταγονίδια ή τα μόρια οπτικά καταχωρούνται επίσης. Όταν χρειάζεται, τα τοξικά αέρια μπορούν επίσης να μετρηθούν χρησιμοποιώντας την ανάλυση FTIR.

Η μέθοδος χρησιμοποιείται επίσης για τον ερευνητικό σκοπό και για τις μελέτες διαμόρφωσης πυρκαγιάς.

Αντίδραση του ISO 13784-1 να βαλθεί φωτιά η δοκιμή για τα συστήματα οικοδόμησης επιτροπής σάντουιτς - ισοτιμίες 1: Μικρή δοκιμή δωματίων

Μέθοδος δοκιμής ASTM E1537 για τη δοκιμή πυρκαγιάς των επικαλυμμένων επίπλων

Οδηγός προτύπων ASTM E603 για τα πειράματα πυρκαγιάς δωματίων

Το EN 14390: Σύνολο δοκιμής πυρκαγιάς - δοκιμή δωματίων κλίμακας για τα προϊόντα επιφάνειας
NFP Α 265: Τυποποιημένες μέθοδοι δοκιμών πυρκαγιάς για την αξιολόγηση της συμβολής αύξησης πυρκαγιάς δωματίων του κλωστοϋφαντουργικού προϊόντος που καλύπτει στις πλήρεις επιτροπές και τους τοίχους ύψους
NFP Α 286: Οι τυποποιημένες μέθοδοι δοκιμών πυρκαγιάς για την αξιολόγηση της συμβολής του εσωτερικού τοίχων και οροφών τελειώνουν στην αύξηση πυρκαγιάς δωματίων

Διαδικασία δοκιμής:

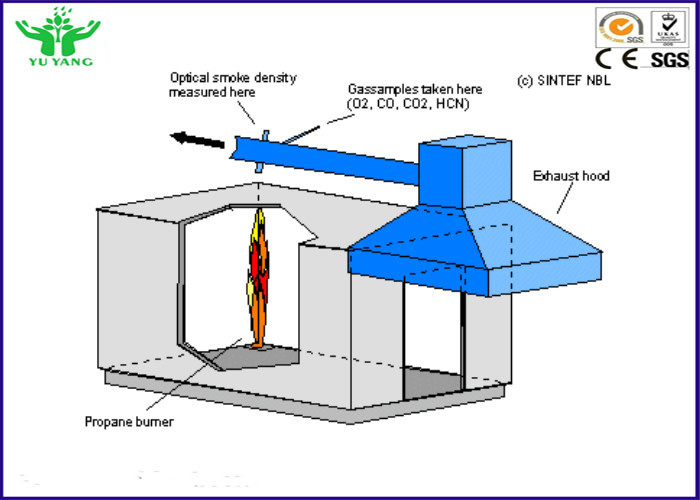

Κατά τη διάρκεια της δοκιμής, το δείγμα δοκιμής τοποθετείται στο εσωτερικό του δωματίου, στο ανώτατο όριο και σε όλους τους τοίχους εκτός από τον τοίχο με το άνοιγμα πορτών. Ένας καυστήρας αερίου προπανίου βρίσκεται σε μια από τις γωνίες και παράγει ποσοστό απελευθέρωσης θερμότητας 100 KW κατά τη διάρκεια 10 λεπτών, και έπειτα 300 KW τα επόμενα 10 λεπτά. Ο συνολικός χρόνος δοκιμής είναι 20 λεπτά. Τα αέρια καύσης συλλέγονται μέσω μιας κουκούλας όπου το ποσοστό απελευθέρωσης θερμότητας και η παραγωγή καπνού μετριούνται. Η φλόγα που διαδίδονται κατά μήκος των τοίχων και το ανώτατο όριο παρατηρούνται οπτικά. Εάν οι φλόγες προκύπτουν από το άνοιγμα πορτών, η ανάφλεξη πυρκαγιάς έχει εμφανιστεί και η δοκιμή ολοκληρώνεται. Το ποσοστό απελευθέρωσης θερμότητας στην ανάφλεξη πυρκαγιάς είναι γενικά περίπου 1 MW.

Κύρια χαρακτηριστικά γνωρίσματα:

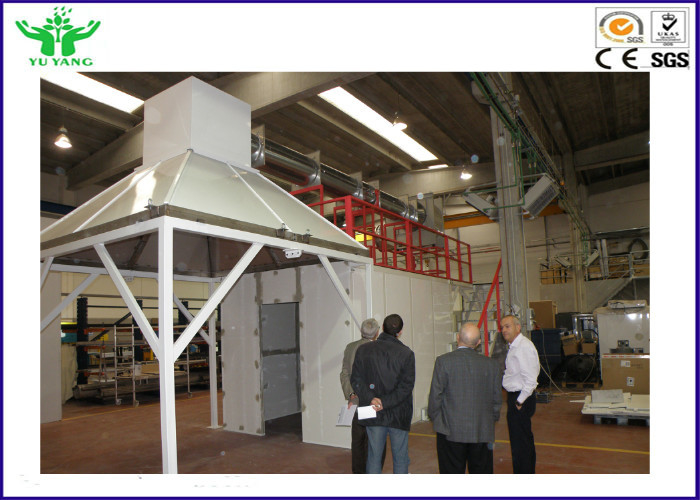

1, το δωμάτιο δοκιμής χτίζεται από την πυκνότητα 700kg/του μ ³ - αλεξίπυρο υλικό κατηγορίας Α1.

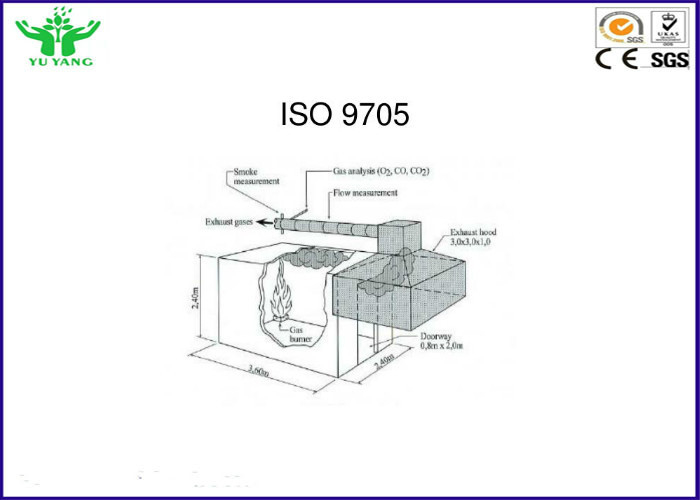

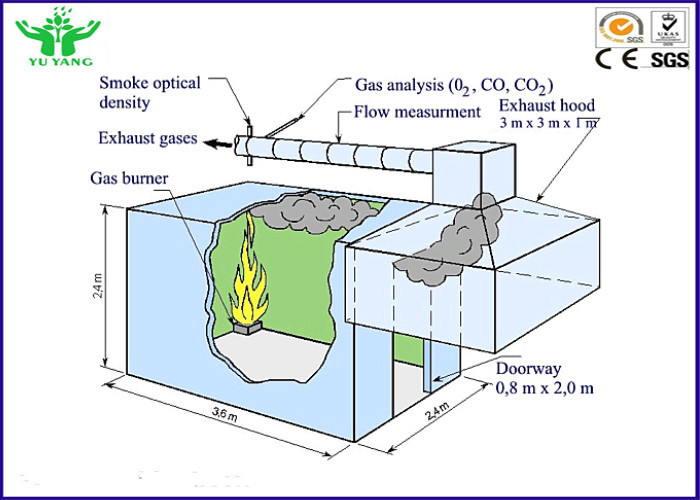

2, οι εσωτερικές διαστάσεις του δωματίου 3.6M X 2.4M X 2.4M
3, το μέγεθος πυλών: 0.8M (ψ) X2.0M (η)
4, καυστήρας Sandbox με το αέριο προπανίου και εξοπλισμένος με αποκλεισμένες τις έκτακτη ανάγκη συσκευές.
5, αυτόματο σύστημα ανάφλεξης για να καταγράψει αυτόματα τα πειραματικά στοιχεία
6, ανεξάρτητα κινητό timet στις μονάδες επίδειξης.
7, μίζα 10kV, μια εκεχειρία με τις συσκευές ασφάλειας. Πυροσβυστικό σχέδιο συστημάτων αποξηράνσεων.
9, εξοπλισμένος με τη σκάλα για τους εύκολους σωλήνες εξάτμισης συντήρησης.

Δειγματοληψία αερίου και σύστημα ανάλυσης
1, σύστημα δειγματοληψίας αερίου περιλαμβάνει έναν δακτυλιοειδή έλεγχο δειγματοληπτικών συσκευών, μια αντλία αναρρόφησης, ένα μοριακό φίλτρο, μια κρύα παγίδα, μια βαλβίδα εξάτμισης, τα φίλτρα νερού και το φίλτρο του CO2.
2, τρία φίλτρα Η ελάχιστη ακρίβεια διήθησης είναι 0.5um.
3, κρύα παγίδα παγώματος συστήματα ψύξης συμπιεστών κλιματισμού έλεγχος της θερμοκρασίας σε 0 ~ 5ºC.
4, αντλία αναρρόφησης, ποσοστό ροής είναι 33L/min, το κενό είναι 700mmHg, και η πίεση είναι φραγμός 2,5.
5, ξεραίνοντας κύλινδρος, τα οποία φιλτράρουν το νερό και τις ακαθαρσίες.
6, ο ελεγκτής ροής για να ελέγξει τη inspiratory ροή αέρα.
7, η δειγματοληπτική συσκευή έχουν 12 τρύπες και η ροή αερίου στην αντίθετη κατεύθυνση, αυτές κρατά το ενσωματωμένα φίλτρο και 685mm σκόνης από τις κουκούλες.
8, Paramagnetic συσκευή ανάλυσης οξυγόνου, η σειρά είναι 0-25% γραμμική απάντηση αισθητήρας οξυγόνου της Μεγάλης Βρετανίας Servomex εισαγωγών.

Σύστημα καπνού
1, πηγή λέιζερ αυτός-ΝΕ 0.5W.
2, ανιχνευτής Thorlabs οπτικά.
3, μηχανή οδηγημένη συσκευή βαθμολόγησης 5 κατηγορίας αυτόματα με 0%, 25%, 50%, 75%, φίλτρα μετάδοσης 100%.
4, ένα σύστημα βαθμολόγησης αφής στο λογισμικό με την ψηφιακή και επίδειξη καμπυλών.

Σύστημα DAQ
1, δεκαεξάμπιτη ενότητα αποκτήσεων στοιχείων.
2, ψηφιακή επικοινωνία μεταξύ του υπολογιστή και ενότητα DAQ.
3, βασισμένα στο Labview προγράμματα εφαρμογών σε DAQ και ανάλυση στοιχείων.

Λειτουργικά συστήματα
1, βασισμένο στο Labview σύστημα εφαρμογής, εύκολα και ακριβής για να λειτουργήσει και να ελέγξει.
2, θέση δοκιμής, επίδειξη θέσης βαθμολόγησης στην οθόνη.
3, θέση συσκευών επιδεικνύονται στην οθόνη και τους δείκτες στην επιτροπή.
4, στοιχεία μετατροπέων, παράμετροι διαδικασίας, αποτέλεσμα της δοκιμής που επιδεικνύονται για την οθόνη μέσω ψηφιακού και καμπύλη.
5, αυτοκίνητο διαδικασίας δοκιμής και βαθμολόγησης που εκτελείται από το πρόγραμμα PLC.
6, συσκευή μπορούν να ελεγχθούν και μέσω της οθόνης και του πίνακα ελέγχου εφαρμογής.
7, το PC και το PLC επικοινωνούν με το ψηφιακό πρωτόκολλο που είναι ασφαλές και γερό.

Τεχνικές παράμετροι:

1, etic συσκευή ανάλυσης οξυγόνου Paramagn, το διάστημα συγκέντρωσης είναι 0~25%, μια συσκευή ανάλυσης οξυγόνου είναι γραμμική απάντηση, αισθητήρας οξυγόνου της Μεγάλης Βρετανίας Servomex 10% στο χρόνο απόκρισης 90% λιγότερο από 12s ο θόρυβος παραγωγής δεν υπερβαίνει 50ppm. Αναπαράγετε τις μετρημένες τιμές χαμηλότερες από 100ppm,
2, υπέρυθρη σειρά συσκευών ανάλυσης του CO2: 0 σε 10% ακρίβεια ± 0,01%
3, οι εργασίες συμπιεστών: κρύα παγίδα: 0 έως 5 βαθμοί
4, αντλία διαφραγμάτων εισαγωγών, ποσοστό ροής: 33 λ/λ
5, η τυποποιημένη ακρίβεια ± 5%, γραμμικότητα χρώματος ανιχνευτών παραγωγής (μετάδοση) <1>

Στοιχεία δοκιμής:
1, ποσοστό απελευθέρωσης θερμότητας το (HRR),
2, συνολική απελευθέρωση θερμότητας το (THR),
3, απελευθέρωση θερμότητας αποδοτικότητας το (EHR),
4, ποσοστό το (SPR) παραγωγής καπνού,
5, χρόνος να αναφλεχτεί το (TTI),
6, χρόνος στην κατάσβεση φωτιάς,
7, ποσοστό κατανάλωσης οξυγόνου,
8, ποσοστό παραγωγής του CO2,
9, ποσοστό παραγωγής κοβαλτίου,
