Σερβο καθολικός εκτατός εξεταστικός ηλεκτρουδραυλικός έλεγχος μηχανών 2000KN

2000KN ηλεκτρουδραυλική σερβο καθολική μηχανή δοκιμής ελέγχου υπολογιστών

Εφαρμογές:

Η σερβο υδραυλική καθολική μηχανή δοκιμής ελέγχου υπολογιστών είναι εγγυημένη για να συναντηθεί

ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8M, JIS Z2241-1998,

Iso75000-1, ISO4012, ISO10065 και άλλες διεθνείς και εθνικές προδιαγραφές, τα οποία είναι κατάλληλα για την ένταση, τη συμπίεση, την κάμψη, την κουρά και άλλες δοκιμές με την προσθήκη του διαφορετικού προσαρτήματος δοκιμής για τα υλικά μετάλλων και αμέταλλων. Υιοθετεί το πακέτο υδραυλικής δύναμης για να οδηγήσει το έμβολο στον κύλινδρο πετρελαίου για να παρέχει το εξεταστικό φορτίο. Με τη χρησιμοποίηση του κυττάρου φορτίων και του φωτοηλεκτρικού κωδικοποιητή, ο υπολογιστής είναι έγκαιρος παρουσιάζοντας εξεταστικές παραμέτρους όπως τη δοκιμή του φορτίου, του κτυπήματος εμβόλων, της παραμόρφωσης του δείγματος και των διάφορων ειδών δοκιμής των καμπυλών κ.λπ. Αυτή η μηχανή είναι τρόπος ελέγχων με σερβομηχανισμό και ο υπολογιστής με το ισχυρό λογισμικό λειτουργίας κάνει τα στοιχεία - επεξεργασία και παρουσιάζει τις εκθέσεις δοκιμής. Το λογισμικό βασισμένο στο σύστημα παραθύρων είναι σε θέση να κάνει τον αυτόματο υπολογισμό των αποτελεσμάτων της δοκιμής, δηλ. εκτατή δύναμη η ανώτερη/χαμηλότερη δύναμη παραγωγής, η μη ανάλογη λειτουργία δημιουργιών εκθέσεων σημείου κ.λπ. πίεσης κάνουν αυτό είναι πολύ απλές να κάνουν την εξεταστική έκθεση με το αναγκαίο σχήμα. Είναι απαραίτητο επιθεωρεί τη συσκευή αρχειοθετημένη του εργοστασίου χάλυβα και σιδήρου, τα εργαστήρια των ιδρυμάτων επιστημονικής έρευνας, τα όργανα κατασκευής υποδομής, τις εγκαταστάσεις μηχανημάτων και την εκπαίδευση για την έρευνα και τη διδασκαλία, κ.λπ.

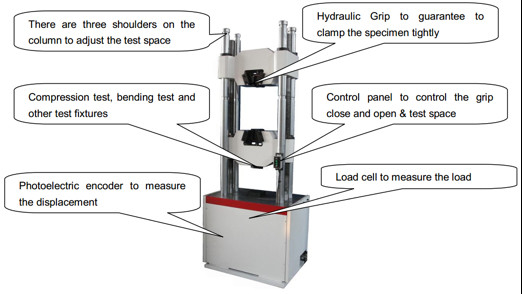

Πλαίσιο φορτίων:

Άκαμπτα τέσσερις-στήλη & δύο - κατασκευή βιδών μολύβδου & συμπαγές σχέδιο

Διπλό σχέδιο χώρου εργασίας: Ανώτερος για την ένταση, χαμηλότερη για τη συμπίεση ή τις κάμπτοντας δοκιμές

Κινητό χαμηλότερο ζύγωμα που παρέχει την εξαιρετική ευκολία της λειτουργίας

Ακριβής μέτρηση δύναμης μέσω του κυττάρου φορτίων ακρίβειας

Με τα ανοικτά μπροστινά υδραυλικά πιασίματα σφηνών για την εύκολη αλλαγή των ενθέτων και της φόρτωσης δειγμάτων

Ενσωματωμένος φωτοηλεκτρικός κωδικοποιητής μετατοπίσεων

Κύλινδρος που τοποθετείται στο κατώτατο σημείο της μηχανής

Χαρακτηριστικά γνωρίσματα μηχανών:

1. Μέτρηση φορτίων: υιοθέτηση του κυττάρου φορτίων για να εξασφαλίσει την υψηλές ακρίβεια, την αξιοπιστία και τη συνέπεια
Το φορτίο ανταποκρίνεται ή υπερβαίνει στα ακόλουθα πρότυπα: ASTM E4, ISO75000-1, ΤΟ EN 10002-2, BS1610, DIN
51221.
2. Μέτρηση μετατοπίσεων: υιοθετεί τον οπτικό κωδικοποιητή με την υψηλές ακρίβεια και τη σταθερότητα
3. Μέτρηση πίεσης: Υιοθετήστε υψηλό ηλεκτρονικό extensometer ακρίβειας: Η μέτρηση πίεσης συναντιέται ή
υπερβαίνει τα ακόλουθα πρότυπα: ASTM E83, ISO 9513, ΤΟ EN 3846 ΚΑΙ ΤΟ EN 1002-4.
4. Συμπαγής δομή: με τα διπλά εξεταστικά διαστήματα και εύκολος να ρυθμίσει το εξεταστικό διάστημα για να πραγματοποιήσει τη διαφορετική δοκιμή
από τα δείγματα ποικίλλω-μήκους Η μηχανή έχει τη στήλη τέσσερα και τη βίδα δύο με την ισχυρή ακαμψία
5. Σφιγκτήρας αυτόματα: υδραυλικά πιασίματα χρήσεων με την αξιόπιστη εκμετάλλευση
6. Πολυ-προστασία: προστασία της υπερφόρτωσης από το λογισμικό και το υλικό θέση-περιορισμένη προστασία του εμβόλου
και χαμηλότερο ζύγωμα
7. Η έκθεση δοκιμής μπορεί να αποκτηθεί σύμφωνα με τις απαιτήσεις των πελατών
8. Διαχείριση των στοιχείων δοκιμής: πρόσβαση χρήσεων, Excel και άλλο τέτοιο καλό λογισμικό για να επικοινωνήσει με
εξεταστική βάση δεδομένων
9. Σταθερή απόδοση με λίγη επιρροή της θερμοκρασίας και της τάσης
10. Πολλαπλάσιος τρόπος ελέγχων με σερβομηχανισμό: Έλεγχος φορτίων (πίεση) Έλεγχος μετατοπίσεων (κτύπημα), πίεση
(Παραμόρφωση) έλεγχος. Κράτηση φορτίων, μετατόπιση που κρατούν, προσαρμοσμένος έλεγχος προγραμματισμού, κ.λπ.

Προστασία:

Προστασία υπερφόρτωσης: Όταν το εξεταστικό φορτίο είναι πάνω από 2%-5% του μέγιστου φορτίου, το σύστημα θα ξεφορτώσει.

Προστασία κτυπήματος: Όταν ο κριός φθάνει στην ανώτερη περιορισμένη θέση, η μηχανή της αντλίας πετρελαίου θα σταματήσει

Μονάδα ελέγχου:

1. Σταθερής ταχύτητας έλεγχος κτυπήματος εμβόλων:

Σειρά ελέγχου: Ταχύτητα κτυπήματος κριού

Θέτοντας σειρά: 0.5~50mm/min

2. Σταθερής ταχύτητας έλεγχος φορτίων: Σειρά ελέγχου: 2~100%of σύνολο - φορτίο κλίμακας

3. Μετατόπιση-κράτηση του ελέγχου

4. Φορτίο-κράτηση του ελέγχου

5. Σταθερής ταχύτητας σειρά ελέγχου πίεσης: 5~100% του συνόλου - πίεση κλίμακας

6. Κουμπί κλεισίματος έκτακτης ανάγκης & πέρα από τη λειτουργία προστασίας φορτίων (αυτόματη στάση) που εξοπλίζονται και την επιστροφή στη διευκρινισμένη θέση αυτόματα.

7. Τρόπος ελέγχου λειτουργίας: Αυτόματη/χειρωνακτική λειτουργία μεταβλητή

8. Αυτόματα σημεία τέλους: Ο ελεγκτής σταματά αυτόματα ενώ το δείγμα σπάζει

9. Επίδειξη της δοκιμής των παραμέτρων: Αξία και σε πραγματικό χρόνο καμπύλη (φορτίο και κτύπημα), διαθέσιμα στην επίδειξη και το διακόπτη από τον υπολογιστή. Επίσης η επιμήκυνση μπορεί να υπολογιστεί.

Κύριες τεχνικές προδιαγραφές:
Ανώτατο φορτίο: 2000KN
Σειρά φορτίων: 20-2000kN
Ψήφισμα φορτίων: 1/200000
Ακρίβεια φορτίων: ≤±1%
Ακρίβεια παραμόρφωσης: ≤± 1%
Οδηγώντας μέθοδος: Υδραυλικό σύστημα
Τρόπος των καμπυλών δοκιμής: Φορτίο – παραμόρφωση, φορτίο – χρόνος, φορτίο-μετατόπιση, πίεση - πίεση, χρόνος-πίεση,
Χρόνος-πίεση, παραμόρφωση-χρόνος, μετατόπιση-χρόνος, κ.λπ.
Τρόπος επίδειξης ταχύτητας: ταχύτητα φόρτωσης, ταχύτητα πίεσης
Παράμετροι που υποβάλλονται σε επεξεργασία με τον υπολογιστή: Ανώτερη & χαμηλότερη δύναμη ReH & ReL, μέγιστο σημείο σημείου παραγωγής φορτίων,
σπάζοντας δύναμη, πίεση, παραμόρφωση, ποσοστό επιμήκυνσης, ελαστικοί συντελεστής & бP0.2.etc.
Τρόπος ελέγχου: Έλεγχος μετατοπίσεων Έλεγχος φορτίων Έλεγχος πίεσης Έλεγχος πίεσης.


Μέγιστο εκτατό διάστημα: 750mm
Σφιγκτήρες για το επίπεδο δείγμα: Πάχος 0 – 40mm
Σφιγκτήρες για το στρογγυλό δείγμα: Διάμετρος Ø 1260mm
Μέγιστο αποτελεσματικό διάστημα συμπίεσης: 600mm
Διάμετρος πιάτων συμπίεσης: Ø 148mm
Μέγιστο αποτελεσματικό διάστημα κάμπτοντας δοκιμής: 600mm
Κτύπημα κριού: 250mm
Ταχύτητα ανύψωσης ζυγωμάτων: 280mm/min
Εξεταστική σειρά ελέγχου ταχύτητας: 0.5-50mm/min
Φορτίο που μετρά τον τρόπο: Κύτταρο φορτίων
Μετατόπιση που μετρά τον τρόπο: Φωτοηλεκτρικός κωδικοποιητής
Παραμόρφωση που μετρά τον τρόπο: Extensometer
Παροχή ηλεκτρικού ρεύματος: 380VAC, 50Hz, 3-Phase

Τυποποιημένα εξαρτήματα:

1. Πιασίματα για το στρογγυλό δείγμα (Dia.) Φ12~Φ26mm, Φ26~Φ40mm, Φ40~Φ60mm 3 σύνολα

Πιασίματα για το επίπεδο δείγμα (πάχος) 0~20mm, 2040mm 2 σύνολα

2. Κάμπτοντας σύνδεση 1 σύνολο

3. Πιάτο Dia συμπίεσης. 148mm 1 σύνολο

4. Κύτταρο φορτίων 1 σύνολο

Επίπεδο κύτταρο +/1000kN φορτίων, εκτατός & τύπος συμπίεσης

5. Ηλεκτρονικό extensometer 1 PC

Γενικά μήκος 50mm, ταξίδι 25mm μετρητών προσφοράς.

6. Φωτοηλεκτρικός κωδικοποιητής υψηλής ακρίβειας 1 σύνολο

Μέτρηση της μετατόπισης

7. Υψηλό υδραυλικό πακέτο 1 σύνολο

Το υδραυλικό πακέτο είναι για να φορτώσει και να στερεώσει το δείγμα υδραυλικά.

8. Κιβώτιο ελέγχου χεριών

Μπορεί να ελέγξει πάνω-κάτω του ζυγώματος και να στερεώσει το δείγμα υδραυλικά.

9. Συγκρότημα ηλεκτρονικών υπολογιστών (με το όργανο ελέγχου LCD) με το αγγλικό λογισμικό έκδοσης

Εκτυπωτής: HP χρώματος Deskjet

Λογισμικό (για τις λεπτομέρειες, παρακαλώ δείτε παράρτημα-1)

Τα παράθυρα 7 αγγλικό, συμβατό λογισμικό δοκιμής λειτουργικών συστημάτων δίνουν τα πρότυπα, την ημερομηνία προδιαγραφών και δοκιμής

κάτω από τη διαχείριση βάσεων δεδομένων, το λογισμικό μπορεί να επιδείξει την εκτατή δύναμη, το ανώτερο και χαμηλότερο φορτίο παραγωγής,

συντελεστής της ελαστικότητας, δύναμη απόδειξης, επιμήκυνση μετά από το σπάσιμο, μέγιστο φορτίο. Άλλες παράμετροι μπορούν να είναι

μετρημένος και υπολογισμένος αυτόματα από το λογισμικό που μπορεί καμπύλες δοκιμής επίδειξης της φορτίο-παραμόρφωσης,

Φορτίο-χρόνος, φορτίο-μετατόπιση, πίεση - πίεση, παραμόρφωση-χρόνος, μετατόπιση-χρόνος, φορτίο-πίεση, κ.λπ.

Η έκθεση δοκιμής μπορεί να εκδοθεί ως αίτημα του πελάτη.

Παράρτημα-1: Εισαγωγή λογισμικού:

Λογισμικό:

Εύκολος να ελέγξει και φιλική διεπαφή

Βασισμένη στα παράθυρα διεπαφή, εύκολος και γρήγορος να φθάσει στις διαφορετικές λειτουργίες, κατάλληλες για την μεγαλύτερη μέρος της χρησιμοποίησης χειριστών

συνήθειες.

Πλήρης έλεγχος ψηφιακής επίδειξης και υπολογιστών

Υιοθετήστε τον ειδικό εξεταστικό ελεγκτή μηχανών, γρήγορη απάντηση και αξιόπιστος στη συλλογή παραμέτρου. Πραγματοποιήστε

η ψηφιακοί ρύθμιση και ο μηδενισμός του ΦΟΡΤΙΟΥ, ΠΑΡΑΜΟΡΦΩΝΟΥΝ και ΜΕΤΑΤΟΠΙΣΗ καθώς επίσης και παράμετρος PID

ρύθμιση.

Εγχειρίδιο ή έλεγχος προγράμματος της διαδικασίας δοκιμής

Το λογισμικό παρέχει τον πολυ λειτουργικό τρόπο ελέγχου: Έλεγχος φορτίων (πίεση) Μετατόπιση (κτύπημα)

Έλεγχος, έλεγχος πίεσης (παραμόρφωση). Φορτίο που κρατά, μετατόπιση που κρατά, προσαρμοσμένος προγραμματισμός

Έλεγχος, κ.λπ.

Ανατροφοδοτήστε τον τρόπο ελέγχου, ο χειριστής μπορεί να καθορίσει την προσαρμοσμένη ταχύτητα δοκιμής για να προσαρμοστεί στα διαφορετικά πρότυπα δοκιμής.

Η προετοιμασμένη θέση ορίου και η επιστροφής θέση θα εξασφαλίσουν την ασφάλεια και θα επιστρέψουν το ζύγωμα αυτόματα κατόπιν

δοκιμή που τελειώνουν. Στον τρόπο ελέγχου προγράμματος, η μηχανή δοκιμής ελέγχεται από τα υπό όρους προγράμματα, ο χειριστής μπορεί να εισαγάγει κάθε όρο για να ρυθμίσει τη διαδικασία δοκιμής, και το λογισμικό μπορεί να πραγματοποιήσει το σταθερό έλεγχο παραμέτρου μέσω αυτής της λειτουργίας.

Πολλαπλής στάθμης πρόσβαση έγκρισης

Το λογισμικό ρύθμισε το διαφορετικό επίπεδο πρόσβασης για να προστατεύσει τις παραμέτρους βαθμολόγησης μηχανών. Αξιόπιστος

εξασφαλίστε την ασφάλεια πληροφοριών και εύκολος για τη συντήρηση λογισμικού

Τελειότητα οι λειτουργίες

Πραγματοποιήστε την εξεταστικές σε απευθείας σύνδεση επίδειξη και την αναπαραγωγή διαγραμμάτων.

Ζουμ μέσα ή έξω το διάγραμμα δοκιμής σε οποιαδήποτε θέση με οποιοδήποτε ποσοστό.

Αυτόματο κοστούμι το διάγραμμα σύμφωνα με το ψήφισμα επίδειξης.

Σημείο συντεταγμένων που επισημαίνει για να ελέγξει τα αποτελέσματα της δοκιμής σε κάθε σημείο.

Δημιουργία εκθέσεων δοκιμής ως Excel, Word και πρότυπο

Το λογισμικό παρέχει το διαφορετικό τρόπο να δημιουργηθεί η έκθεση δοκιμής

Ενιαία υλική έκθεση δοκιμής

Υλική έκθεση δοκιμής batch

Προσαρμοσμένη έκθεση δοκιμής

Έκθεση δοκιμής σημείου συντεταγμένων

Καμπύλες δοκιμής:

Φορτίο-χρόνος

Επέκταση-χρόνος

Φορτίο-επέκταση

Φορτίο-μετατόπιση

Πίεση - πίεση

Κ.λπ.

Κύρια διεπαφή

Πάνω από 130 ASTM, τα πρότυπα του ISO, DIN, κ.λπ. είναι ενσωματώνουν

Μια μηχανή με 8 PC extensometers

Μια μηχανή με 4 PC των κυττάρων φορτίων

Η έκθεση δοκιμής του Excel, λέξης και προτύπων, και η έκθεση μπορούν να εκδοθούν προσαρμοσμένος.
