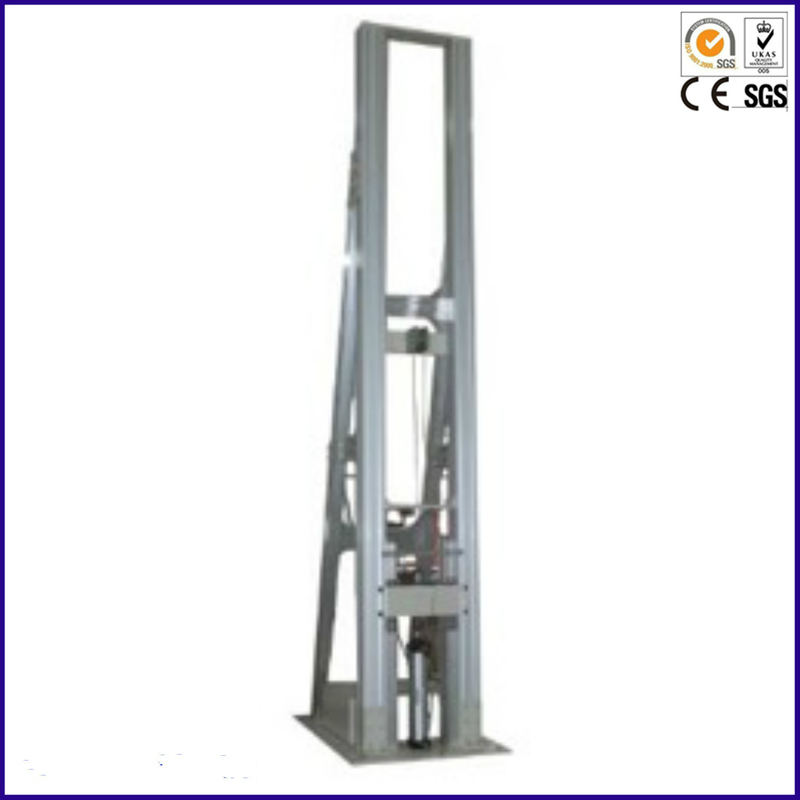

Δυναμική μηχανή δοκιμής δύναμης 6,3 παιχνιδιών του ISO 8124-4 εμποδίων και κιγκλιδωμάτων

Δυναμική μηχανή δοκιμής δύναμης 6,3 παιχνιδιών του ISO 8124-4 εμποδίων και κιγκλιδωμάτων

Περιγραφή:

Αυτή η συσκευή χρησιμοποιείται για τη δυναμική δοκιμή των εμποδίων και των κιγκλιδωμάτων

Όταν εξετάζεται σύμφωνα με 6,3, κανένα μέρος του εμποδίου ή το κιγκλίδωμα δεν θα καταρρεύσει, έτσι ώστε το παιχνίδι δεν συμμορφώνεται με τις σχετικές απαιτήσεις αυτού του μέρους του ISO 8124.

Αρχή:

Μια ξαφνική οριζόντια πίεση αντίκτυπου εφαρμόζεται στο εμπόδιο ή το κιγκλίδωμα, μέσω ενός μαξιλαριού, από ένα μειωμένο φορτίο.

Τοποθετήστε και εξασφαλίστε το μαξιλάρι στην κορυφή της επιζήμιας θέσης εμποδίων ή κιγκλιδωμάτων το περισσότερο και χωρίς πρόκληση οποιασδήποτε ζημίας στο παιχνίδι. Συνδέστε το ελεύθερο τέλος του σχοινιού με το μαξιλάρι.

Τακτοποιήστε το σχοινί και την τροχαλία έτσι ώστε το φορτίο κρεμά ελεύθερα. Αυξήστε το φορτίο κάθετα 125 χιλ. ± 10 χιλ. και το αφήστε να μειωθεί ελεύθερα (αυτό θα δώσει μια ενέργεια αντίκτυπου περίπου 30 J). Μέσα σε 10 s, αφαιρέστε όλη την ένταση από το εμπόδιο.

Παράμετρος:

1. Βάρος: 25 κλ ± 1 κλ

2. Ύψος αντίκτυπου: 125mm±10mm

3. Τρόπος αντίκτυπου: ελεύθερη πτώση

4. Ενέργεια αντίκτυπου: 30J

5. Ύψος δειγμάτων: 90cm~240cm

6. Έλεγχος: έλεγχος τροχαλιών

7. Μέγεθος (WxDxH) 56x85x254cm

8. Βάρος: ≈140Kg

9. Πηγή αερίου: ≥6kgf/cm2

10. Δύναμη: 1∮ εναλλασσόμενο ρεύμα 220V 50Hz 3A

11. Μέγεθος: 500×500×2500mm

Πρότυπα:

Is9873-4 Δυναμική δύναμη 6,3 του ISO 8124-4 των εμποδίων και των κιγκλιδωμάτων (δείτε 4.2)
