Σκοπός:

Αυτό το μέρος 1633 καθιερώνει τις απαιτήσεις ευφλέκτου που όλα τα σύνολα στρωμάτων πρέπει να καλύψουν πριν από την πώληση ή την εισαγωγή στο εμπόριο. Ο σκοπός της μηχανής είναι να μειωθούν οι θάνατοι και οι τραυματισμοί που συνδέονται με τις πυρκαγιές στρωμάτων με τον περιορισμό του μεγέθους της πυρκαγιάς που παράγεται από ένα στρώμα που τίθεται κατά τη διάρκεια μιας τριάντα-μικρής δοκιμής.

Η μηχανή χρησιμοποιείται για να αξιολογήσει την παραγωγή προόδου και ενέργειας πυρκαγιάς σε ένα στρώμα ή ένα στρώμα έθεσε όταν σε μια πηγή ανάφλεξης κατά προσέγγιση στο κάψιμο των ενδυμάτων κρεβατιών.
 16 μέρος 1633 CFR είναι ομοσπονδιακά πρότυπα στις ΗΠΑ και όλοι που κατασκευάζονται ή εισαγόμενα στρώματα και σύνολα στρωμάτων πρέπει να ανταποκριθούν σε αυτά τα πρότυπα.

Πρότυπα:

16 μέρος 1633 CFR «πρότυπα για το εύφλεκτο (ανοικτή φλόγα) των συνόλων στρωμάτων».

Χαρακτηριστικά γνωρίσματα:

Το στρώμα ή το σύνολο στρωμάτων βρίσκεται πάνω από μια εγκατάσταση γεώτρησης χάλυβα και εκτίθεται σε δύο τ-διαμορφωμένους καυστήρες με μια συνολική παραγωγή θερμότητας καυστήρων 27 KW. Ο δευτερεύων καυστήρας εφαρμόζεται για 50 δευτερόλεπτα και ο τοπ καυστήρας εφαρμόζεται για 70 δευτερόλεπτα. Η πυρκαγιά επιτρέπεται έπειτα για να αναπτυχθεί ελεύθερα. Τα αέρια καπνού που παράγονται κατά τη διάρκεια της δοκιμής συλλέγονται από ένα σύστημα κουκουλών και εξάτμισης από όπου τα δείγματα λαμβάνονται για την ανάλυση αερίου. Το ποσοστό απελευθέρωσης θερμότητας μετριέται συνεχώς. Το μέγιστο ποσοστό απελευθέρωσης θερμότητας δεν μπορεί να υπερβεί 200 KW και η συνολική απελευθέρωση θερμότητας στα πρώτα 10 λεπτά της δοκιμής δεν μπορεί να υπερβεί 15 MJ.

Μέθοδος δοκιμής:

Η μέθοδος δοκιμής που εκτίθεται σε § 1633,7 μετρά το εύφλεκτο (χαρακτηριστικά απάντησης δοκιμής πυρκαγιάς) ενός δείγματος στρωμάτων με την έκθεση του δείγματος σε μια διευκρινισμένη φλεμένος πηγή ανάφλεξης και στην άδεια σε του για να καψει ελεύθερα υπό τις καλά-αερισμένες, ελεγχόμενες περιβαλλοντικές συνθήκες. Η φλεμένος πηγή ανάφλεξης θα είναι ένα ζευγάρι των καυστήρων προπανίου. Αυτοί οι καυστήρες επιβάλλουν τις διαφορετικές ροές για τους διαφορετικούς χρόνους στην κορυφή και τις πλευρές του δείγματος. Κατά τη διάρκεια και μετά από αυτής της έκθεσης, οι μετρήσεις θα αποτελεσθούν από το χρονικά εξαρτημένο ποσοστό απελευθέρωσης θερμότητας από το δείγμα, ποσολογώντας την ενέργεια που παράγεται από την πυρκαγιά. Το ποσοστό απελευθέρωσης θερμότητας πρέπει να μετρηθεί με τη βοήθεια calorimetry κατανάλωσης οξυγόνου

Τεχνικές απαιτήσεις:

Το μέγιστο ποσοστό απελευθέρωσης θερμότητας δεν θα υπερβεί 200 κιλοβάτ (““KW””) ανά πάσα στιγμή μέσα στη μικρή δοκιμή 30

Η συνολική απελευθέρωση θερμότητας δεν θα υπερβεί 15 megajoules (““MJ””) για τα πρώτα 10 λεπτά της δοκιμής.

Κύριες παράμετροι:

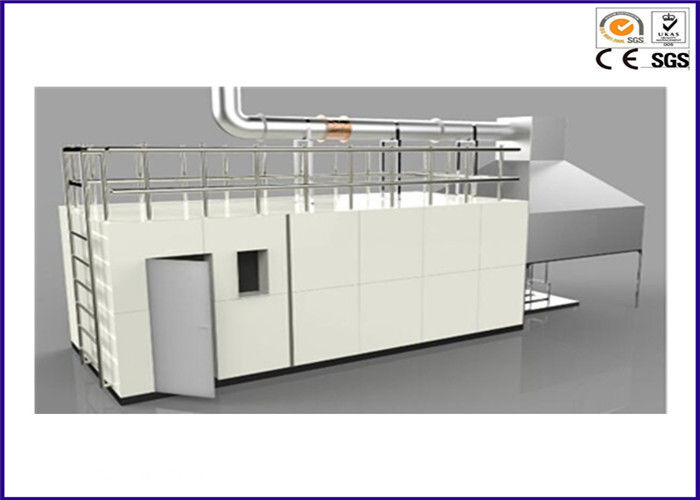

Η μηχανή δοκιμής περιλαμβάνει το δωμάτιο δοκιμής, την αίθουσα ελέγχου, τον αγωγό εξάτμισης, την καπνός-συλλέγοντας κουκούλα εξάτμισης, το σύστημα αποκτήσεων στοιχείων, και το κ.λπ.

1. Αίθουσα καύσης (το δωμάτιο δοκιμής, πελάτης το χτίζει από μόνοι τους) και αέριο-συλλογή της κουκούλας: μέγεθος 3048 * 3658 * 2438 χιλ. (μήκος Χ πλάτος Χ ύψος).

2. Εσωτερική συσκευή ανάλυσης οξυγόνου:


Παραγωγή: 4-20mA, συναγερμός ηλεκτρονόμων δύο τρόπων

Σειρά μέτρησης: 0 εντάσεις ~ 25%, ακρίβεια: 0.5FS

Παροχή ηλεκτρικού ρεύματος: 220VAC

Χρόνος απόκρισης: 3 δεύτερος

Ακρίβεια: ±1% Φ•S

3. Τ-διαμορφωμένοι καυστήρες:

1) Ο τοπ καυστήρας επιφάνειας, το κεφάλι Τ του τοπ καυστήρα επιφάνειας (οριζόντιος καυστήρας
) θα είναι
 305 ±2mm μακρύ με τα σφιχτά βουλώματα αερίου σε κάθε τέλος. Κάθε πλευρά του Τ περιέχει 17 τρύπες ισοδιάστατες πέρα από ένα μήκος 135 χιλ. (8,5 χιλ. ± 0,1 χιλ. χώρια). Οι τρύπες σε κάθε πλευρά θα αρχίσουν 8,5 χιλ. από την κεντρική γραμμή του κεφαλιού καυστήρων. Οι τρύπες θα τρυπηθούν με τρυπάνι με ένα τρυπάνι #56 και πρόκειται να 1,17 χιλ. σε 1,22 χιλ. στη διάμετρο. Οι τρύπες θα δειχτούν 5 ° από το αεροπλάνο του αριθμού. Αυτό διευρύνει το πλάτος του σχεδιαγράμματος ροής θερμότητας που επιβάλλεται στην επιφάνεια του δείγματος δοκιμής.


2) Ο δευτερεύων καυστήρας επιφάνειας, το κεφάλι Τ του δευτερεύοντος καυστήρα επιφάνειας (κάθετος καυστήρας) θα κατασκευαστεί ομοίως στο τοπ καυστήρα επιφάνειας, εκτός από το ότι το γενικό μήκος του θα είναι 254 ± 2 χιλ. Κάθε πλευρά του κεφαλιού καυστήρων περιέχει 14 τρύπες που χωρίζονται κατά διαστήματα ομοιόμορφα πέρα από ένα μήκος 110 χιλ. (8,5 χιλ. ± 0,1 χιλ. χώρια). Οι τρύπες θα τρυπηθούν με τρυπάνι με ένα τρυπάνι #56 και πρόκειται να 1,17 χιλ. σε 1,22 χιλ. στη διάμετρο. Οι τρύπες θα δειχτούν 5 ° από το αεροπλάνο του αριθμού.

4. Η απόκλιση καυστήρων, αποτελείται από ένα περιλαίμιο που καθορίζεται από ένα setscrew επάνω στο σωλήνα κολπίσκων του κεφαλιού καυστήρων, θα κρατήσει μια ράβδο ανοξείδωτου 3 χιλ. διαμέτρων που έχει a12.7mm κατά 51mm από (2 – 2.5mm) πυκνά (0,5 μέσα από 2 μέσα κοντά (0,08 – 0,10) μέσα πυκνά) το μαξιλάρι ανοξείδωτου που ενώνεται στενά στο τέλος της με το πρόσωπό της (και το μακροχρόνιο άξονα) παράλληλους στο κεφάλι Τ του καυστήρα.

5. Σύστημα εφοδιασμού υγραερίου:

Αέριο καύσης: προπάνιο
 46,5 ± 0,5 MJ/kg

Ακρίβεια ροής αερίου: ≤ 0.1l/min (όταν η ροή είναι 12.9l/min)
 ≤ 0.05L/min (όταν η ροή είναι 6,6 λ/λ).


Το ποσοστό: τοπ καυστήρας 12,9 ± 0,1 λ/λ, δευτερεύων καυστήρας 6,6 ± 0,05 λ/λ

6. Το σύστημα αποκτήσεων στοιχείων αρχείων μπορεί να συλλέξει τη συγκέντρωση οξυγόνου, τη συγκέντρωση μονοξειδίου του άνθρακα, τη θερμοκρασία, την πυκνότητα καπνού, το ποσοστό απελευθέρωσης θερμότητας, το ποσοστό μαζικής απώλειας, κ.λπ., μπορεί να αποθηκευτεί.

7. Ανεμιστήρας: 2.2KW

8. Παροχή ηλεκτρικού ρεύματος: Εναλλασσόμενο ρεύμα 380V 50HZ
