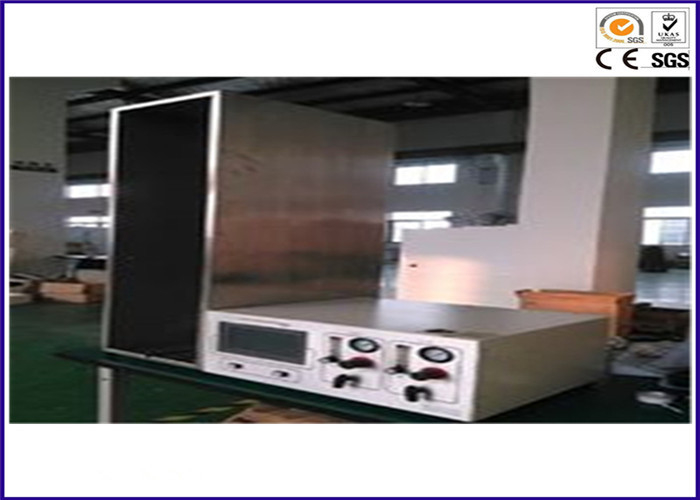

IEC 60331, εξοπλισμός δοκιμής αντίκτυπου για το καλώδιο/καλώδιο φούρνων δοκιμής αντίστασης πυρκαγιάς

Καλώδιο IEC 60331 και εξοπλισμός δοκιμής αντίκτυπου αντίστασης στη φωτιά καλωδίων

Περιγραφές:

Ο ελεγκτής αντίκτυπου αντίστασης στη φωτιά καλωδίων και καλωδίων χρησιμοποιείται για να ανιχνεύσει την αντίσταση πυρκαγιάς της καλωδίωσης καλωδίων ή του πλέγματος δύναμης, καίγοντας σε περισσότερο από 830 βαθμούς, η φλόγα, και ασκεί ορισμένη δόνηση αντίκτυπου, κύκλωμα δοκιμής ακεραιότητας καλωδίων.

Πρότυπα:

Δοκιμή IEC 60331 του καλωδίου και του καλωδίου - ακεραιότητα κυκλωμάτων υπό τους όρους φλογών

IEC 60331 μέρος 12 όργανο - τουλάχιστον κάτω από 830

IEC 60331 μέρος 31 διαδικασίες και απαιτήσεις ανάφλεξης αντίκτυπου - εκτιμημένες τάσεις μέχρι KV 0.6/1.0 το καλώδιο

Κύρια χαρακτηριστικά γνωρίσματα:

1. Η πηγή θερμότητας για το ακροφύσιο καυστήρων προπανίου τύπων ζωνών, το ονομαστικό μήκος της είναι 500mm, εξοπλισμένος με Venturi τον αναμίκτη
2. 3 σειρές των τρυπών καύσης τρίκλισαν τη ρύθμιση, το μπροστινό μέρος του μέσου πλάτους καυστήρων: 15mm, διάμετρος τρυπών: 1.32mm, κεντρική απόσταση τρυπών: 3.2mm
3. Το πλαίσιο σκαλών δοκιμής του καλωδίου εγκαταστάσεων καθορίζεται στη βάση χάλυβα υποστήριξης
4. Στο στάδιο της δοκιμής σύμφωνα με τις απαιτήσεις της διαφορετικής κάθετης δοκιμής ρύθμισης μεγέθους συστατικών καλωδίων και στις δύο πλευρές της σκάλας (μήκος δοκιμής σκαλών: 1200mm, ύψος: 600mm, βάρος: 18 + 1kg)
5. Η γεννήτρια αντίκτυπου είναι ένας χάλυβας χαμηλού άνθρακα γύρω από το φραγμό με μια διάμετρο 25 + 1mm και ενός μήκους 600 + 5mm
6. Γεννήτρια κλονισμού παράλληλα στον άξονα πλαισίων σκαλών δειγμάτων για την κεντρική ελεύθερη περιστροφή, και το τοπ αριστερό 200 + 5mm πλαισίων σκαλών
7. Τη ράβδο άξονα θα βάλουν σε στρώσεις σε δύο μέρη, το πιό μακροχρόνιο μέρος του πλαισίου σκαλών αντίκτυπου, το μήκος 400 + 5mm
8. Η μπροστινή κατώτατη απόσταση καύσης καυστήρων περισσότερο από 200mm, και η απόσταση από τον τοίχο του κιβωτίου είναι περισσότερο από 300mm
9. Άξονας καυστήρων από το χαμηλότερο όριο των δειγμάτων καλωδίων 40~60mm, από το διαμήκη άξονα του κάθετου άξονα για το καλώδιο 100~120mm φανών.
