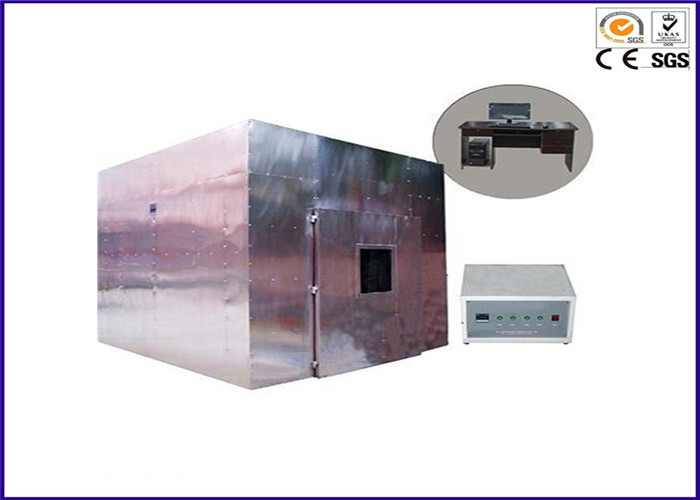

Οριζόντιο IEC 61034 GB/T 17651 ελεγκτών L3000 * W3000 * H3000 χιλ. πυκνότητας καπνού καψίματος

Καλώδιο IEC 61034 GB/T 17651 και οριζόντιος καίγοντας ελεγκτής πυκνότητας καπνού καλωδίων

Εφαρμογή:

Καίγοντας ελεγκτής πυκνότητας καπνού καλωδίων, για να καθορίσουν την πυκνότητα καπνού των καλωδίων που καίνε υπό τους καθορισμένους όρους. Αυτός ο ελεγκτής πυκνότητας καπνού χρησιμοποιείται για το οριζόντιο κάψιμο ενός καλωδίου ή του καλωδίου οπτικών ινών, ο καπνός που απελευθερώνεται από την καύση φλογών ή κανέναν όρο καύσης φλογών, το ποσοστό ελαφριάς μετάδοσης καπνού μπορεί να χρησιμοποιηθεί για να συγκρίνει το διαφορετικό καλώδιο ή η κρίση είναι σύμφωνα με τις συγκεκριμένες απαιτήσεις των μέσων

Πρότυπα:

IEC 61034-1, IEC 61034-2, BS 6853, GB/T 17651,1, GB/T 17651,2

Προδιαγραφές:

1. Αίθουσα καύσης:

1.1 χρησιμοποιώντας το ανοξείδωτο SUS304 πυκνά 1.5mm που καθορίζεται στο δευτερεύων-υποστήριγμα, το οποίο αποτελεί την ολόκληρη αίθουσα καύσης κύβων.

1.2 εσωτερικές διαστάσεις: L3000 * W3000 * H3000 (ΧΙΛ.)

1.3 δομή: το μέτωπο με ένα παράθυρο παρατήρησης γυαλιού, και στις δύο πλευρές του τοίχου σχετικά με κάθε σύνολο ένα διαφανές σφραγίζοντας παράθυρο, μέγεθος: 100mmx100mm, έτσι ώστε το επίπεδο ελαφριάς συσκευής μέτρησης μέσω της ακτίνας, το κέντρο του σφραγισμένου παραθύρου από το επίγειο ύψος 2150mm. Το κατώτατο σημείο του ανοικτού διάφορες τρύπες εξαερισμού, τρύπες εξαερισμού για το 100x500mm (50 τετραγωνικά εκατοστόμετρα)

1.4 το κατώτατο σημείο έχει έξι ρόδες και έξι τροχίσκους

1.5 η στέγη είναι εξοπλισμένη με έναν ανεμιστήρα εξάτμισης.

2. Οπτικό σύστημα μέτρησης:

2.1 πηγή φωτός: εισαγόμενος λαμπτήρας αλόγονου χαλαζία, ονομαστική δύναμη: 100W ονομαστική τάση: 12V ονομαστική οπτική επιστροφή: 2000 ~ 3000Lm

2.2 δέκτης: Η φασματική απάντηση ταιριάζει με τη διεθνή Επιτροπή στο φωτόμετρο φωτισμού (ΣΥΝΕΡΓΆΤΕΣ).

2.3 εγκατάσταση: Εγκατεστημένο στο μήκος 150 σωλήνων από τη μία πλευρά, το άλλο τέλος του dust-proof παραθύρου, ο τοίχος σωλήνων είναι ο στιλπνός Μαύρος, αντιαντανάκλαση.

2.4 η ελαφριά μετάδοση 0% δεν είναι κανένα φως κατευθείαν, ελαφριά μετάδοση 100% χωρίς να εμποδίσει εντελώς κατευθείαν.

3. Τυποποιημένη πηγή πυρκαγιάς:

3.1 πηγή οινοπνεύματος 1.0L οινοπνεύματος: 90% αιθανόλη, μεθανόλη 4%, νερό 6%

3.2 πιάτο οινοπνεύματος (καίγοντας βάρκα): πάχος 1.0mm, κατώτατο σημείο ανοξείδωτου: 210x110mm, η τοπ επιφάνεια: 240x140mm, ύψος 80mm,

3.3 θέση εγκατάστασης: οργάνωση πιάτων οινοπνεύματος από το έδαφος με ένα ύψος 100mm, έτσι ώστε κυκλοφορία αέρα.

4. Καπνός που συνδυάζει:

Η χρήση των ανεμιστήρων υπολογιστών γραφείου για να καπνίσει στην αίθουσα καύσης διανεμημένη ομοιόμορφα. Απόσταση άξονων ανεμιστήρων από το επίγειο ύψος 250mm, με έναν τοίχο 500mm, 7 κυβικά μέτρα ανά μικρό όγκο αέρα. Κατά τη διάρκεια της δοκιμής ο αέρας φυσηκε οριζόντια από τον ανεμιστήρα.

5. Κενή δοκιμή:

Ο σκοπός είναι να ρυθμιστεί η αίθουσα καύσης για να επιτύχει την απαραίτητη θερμοκρασία, καίγοντας το λαμπτήρα οινοπνεύματος στη θερμοκρασία αιθουσών καύσης: 25 ± 5 ℃.

6. Μετρώντας συσκευή θερμοκρασίας:

Στην πόρτα από το ύψος 1.5M, 0.5M επίγειας επιφάνειας μακρυά από τον τοίχο με έναν αισθητήρα θερμοκρασίας. Ελέγξτε την εργαστηριακή θερμοκρασία.

7. Τυχαία εξαρτήματα:

7.1 περιέχει ένα σύνολο λογισμικού μέτρησης μετάδοσης, μπορεί καμπύλες παραγωγής και εκθέσεις.

7.2 συμπεριλαμβανομένου ενός υπολογιστή και ενός εκτυπωτή: Η διαμόρφωση υπολογιστών εμπορικών σημάτων Lenovo είναι η ακόλουθη: ΚΜΕ: E4300 μητρική κάρτα: Μνήμη ASUS P5KPL: Κίνγκστον 2G

7.3 σκληρή επίδειξη κίνησης 160G: οπτική κίνηση 15 ίντσας LCD: Samsung DVD

7.4 με το σύστημα εξάτμισης ανοξείδωτου. (Χρησιμοποιώντας έναν ισχυρό καπνό και μια ηλεκτρική πύλη ελέγχου όπως φαίνεται)

7.5 τοποθετήστε το συνιστώμενο εργαστήριο μέγεθος οργάνων: 4.5Mx βαθύ βαθύ 4Mx μήκος 6m 4Mx

7.6 απαιτήσεις θερμοκρασίας εργαστηριακού δωματίου: 25 +5 ° Γ

8. Περιβαλλοντικές συνθήκες της χρήσης:

8.1 άλεσε τα ομαλές, καλά-αερισμένες, άφλεκτες, εκρηκτικές, διαβρωτικές αέρια και τη σκόνη.

8.2 δεν υπάρχει καμία ισχυρή ηλεκτρομαγνητική πηγή ακτινοβολίας εδώ κοντά.

8.3 αφήστε τον κατάλληλο χώρο συντήρησης γύρω από τον εξοπλισμό.

8.4 θερμοκρασία: 5 ° Γ σε 30 ° Γ.

8.5 πίεση αέρα: 86 ~ 106kpa.

8.6 AC220V/50HZ.

8.7 σειρά διακύμανσης τάσης: 220V ± 10%.

8.8 επιτρεπόμενη σειρά διακύμανσης συχνότητας: 50Hz ± 1%.

8.9 απαιτείται ότι ο χρήστης διαμορφώνει τον αέρα και το διακόπτη δύναμης της αντίστοιχης ικανότητας στην περιοχή εγκαταστάσεων, και αυτός ο διακόπτης πρέπει να χρησιμοποιηθεί ανεξάρτητα από τον εξοπλισμό.

8.10 όταν ο εξοπλισμός δεν λειτουργεί, η θερμοκρασία του περιβάλλοντος πρέπει να κρατηθεί μέσα σε 0 ~ 45 ℃.
